SolidWorks绘制装配图:[2]生成基体特征(续)
下面我们将对系列一中的零件进行抽壳。

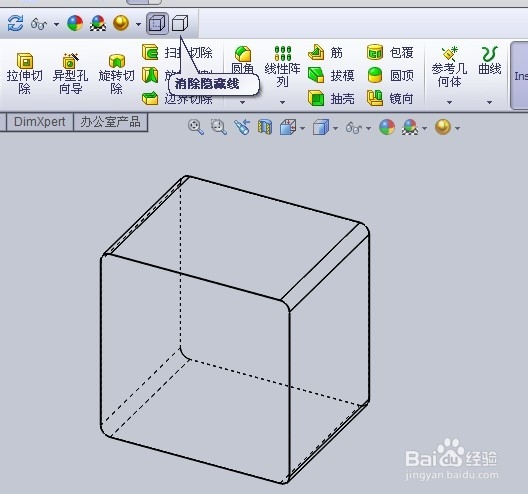

在“视图工具栏”上单击“消除隐藏线”。
![SolidWorks绘制装配图:[2]生成基体特征(续)](https://exp-picture.cdn.bcebos.com/a1780d1fceecd3d91f0ae47767995943050108d6.jpg)

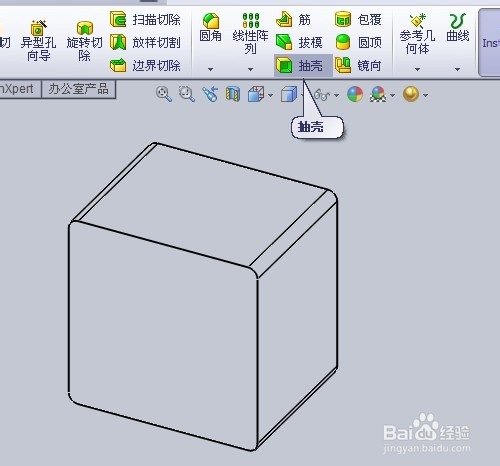

在“特征工具栏上”上单击“抽壳”。
![SolidWorks绘制装配图:[2]生成基体特征(续)](https://exp-picture.cdn.bcebos.com/5c2a1ad149299a88b86cfe5667eeadbcbf2f7fd6.jpg)

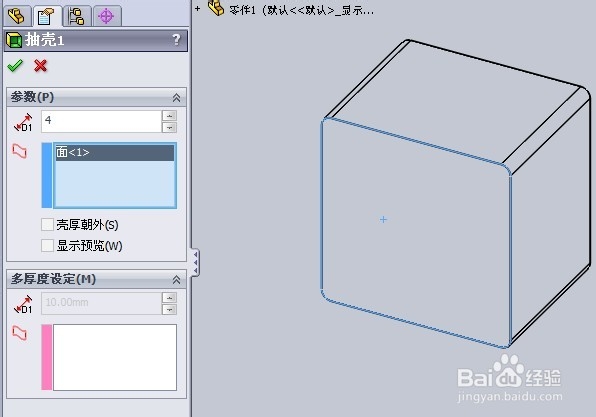

“抽壳”窗口将出现,在“参数P”中选择正面作为移除面,D1设为4。
![SolidWorks绘制装配图:[2]生成基体特征(续)](https://exp-picture.cdn.bcebos.com/e57a258602214f571e294508732064fb970b73d6.jpg)

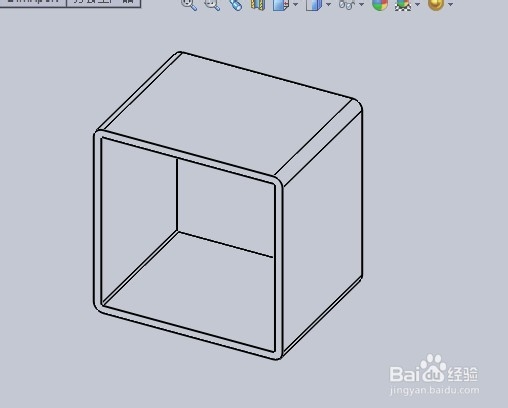

在“√”上单击确定。
![SolidWorks绘制装配图:[2]生成基体特征(续)](https://exp-picture.cdn.bcebos.com/04201aa355e983ae7fa84f9968efe078153169d6.jpg)

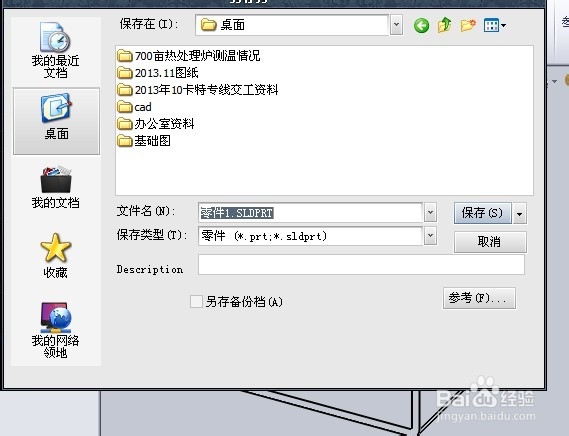

将此零件保存为“零件1.SLDPRT”。
![SolidWorks绘制装配图:[2]生成基体特征(续)](https://exp-picture.cdn.bcebos.com/988e1c532f6323854349f422cce833e038725dd6.jpg)
