Catia创成式设计中的曲面接合操作

1、方法一：

在几何中依次点击特征选择，如果特征较多时，这种方法会比较痛苦。

2、方法二：

在特征树上依次点击选择，如果接合特征在树中相邻，可用Shift多选，如果接合特征较为分散，这种方法同样比较痛苦。

3、方法三：

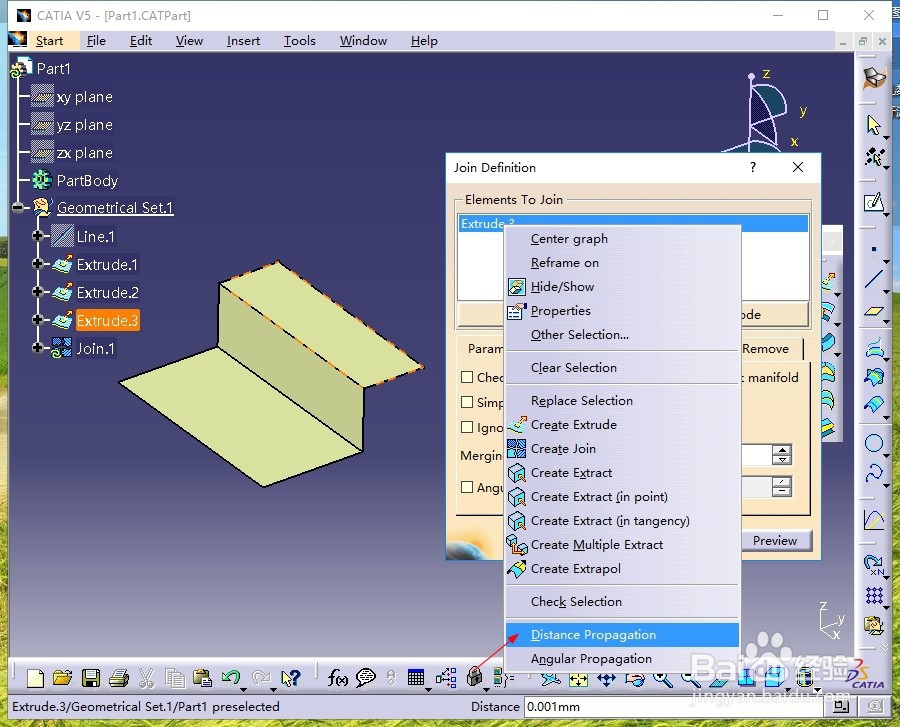

先选择任意要接合的特征，然后右键选择Distance Propagation就可以自动选择所有“接壤”的特征，自动检测的最小距离为0.001mm，这是Catia默认的最高精度。这种方法可以快速选择相邻的特征，比前两种方法轻松很多。

1、勾选CheckConnexity是用来检测接合特征间的连接性，如果两个特征不连续，是否还可以进行接合？

2、方法一：

将Merging Distance增大到0.1mm，大多数存在微小间距的特征都可实现接合。0.1mm是Catia默认的最大容差值，工程中允许的最大值通常为2道，即0.02mm。

3、方法二：

不勾选Check Connexity，此时即使特征间距较大，同样可以接合。

1、对已接合的特征再次进行接合操作后，若要移除某些接合特征该怎么办？

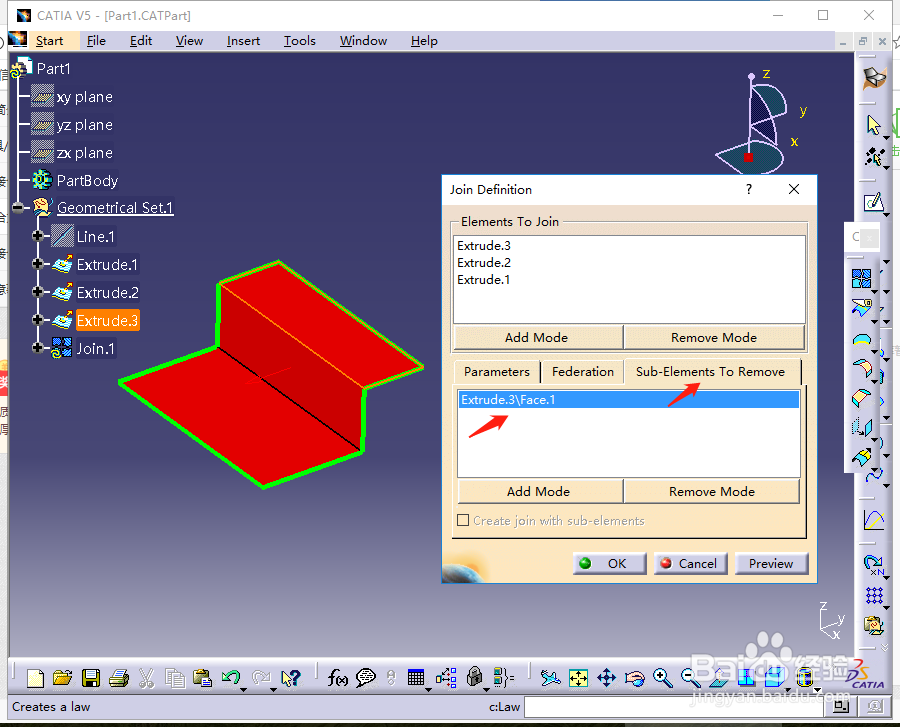

点击接合窗口中的Sub-Elements To Remove选项卡，在保证接合连续的前提下选择不要的特征，点击OK即可移除。

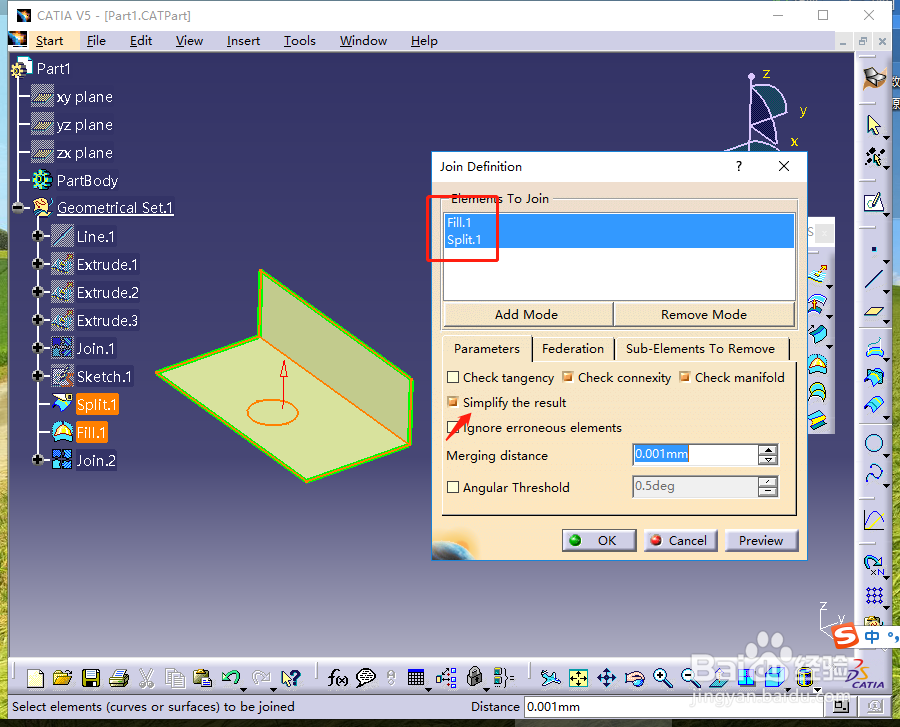

2、建模后期如果对前面的特征进行修改，如某特征是由另一特征分割获得，在接合这两个特征时，接合面上会显示特征的边界线，让人感觉有明显的修补痕迹，即使从产品生成Part后仍然存在，此时只要勾选Simplify the result，就可以轻松避免这种尴尬。

3、相邻的线也可以进行接合操作，接合后相邻处原本黑色的端点变为白色。无论是线或面，采用接合后即可作为一个整体特征进行其他操作。

4、在创成式下通过接合、拉伸和填充得到的平面，都可以作为草图平面，而由扫掠得到的面，即使是平面也不能进入草图，这是因为在Catia中扫掠面的属性默认为曲面，曲面是不能作为草图平面的。
