DH48J计数器怎样接线

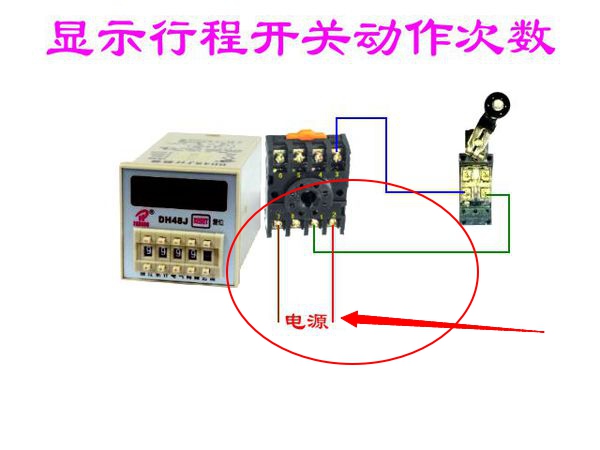

1、首先是需要确定电源端，如下图所示。

2、如果用接近开关或光电开关，那么开关棕色线(有的为红色)接仪表12V (有的标为VCC或U0)，蓝色线接仪表GND (有的标为COM)，黑色线接IN端(有的标为CNT) 。如果用两线的机械触点开关，那么这两根线应接在上述的IN和GND端，如下图所示。

扩展资料：

若按触发器的翻转的次序来分类，可以把计数器分为同 步式和异步式，在同步计数器中，当计数脉 冲输入时所有触发器是同时翻转的。

而在异 步计数器中，各级触发器则不是同时翻转 的。若按计数过程中计数器中数字的增减来 分类，可以分为加法计数器，减法计数器和 可逆计数器。

加法计数器是随着计数脉冲的不断输入而递增计数的， 减法计数器是随着计数脉冲的不断输入而递 减计数的；可增可减的称可逆计数器。

参考资料来源：百度百科-计数器
