八木天线的制作方法

1、



    通过下表的数据可以看到，八木天线的增益高于垂直天线及偶极天线。



天线形式    反射器数  引向器数  有源振子数    方向性系数



  偶极        　０      ０        １          ０ dB



二单元八木      １      ０        １    ３～４.５ｄＢ



二单元八木      ０      ０        １    ３～４.５ｄＢ



三单元八木      １      １        １      ６～８ｄＢ



四单元八木      １      ２        １      ７～１０ｄＢ



五单元八木      １      ３        １      ９～１１ｄＢ

2、从上表上可知，八木天线的单元越多，方向性越强。但是单元的增加不与方向性成正比。单元过多时，导致工作频带变窄，整个天线尺寸也将偏大。

3、 在短波波段，波长较长，自制八木天线比较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以比较方便的自制低成本的八木天线。八木天线的数学计算复杂(我遇到数学推导就觉得头昏脑涨)，不过很多工程或理论书籍都给出它的尺寸，只要依照这些数据，就可以自制出一副不错的YAGI！









1、 如果自制四单元八木天线，只要不安装引向器Ｄ就可以，天线也会显得小巧一点。如果想做成七单元，在上图的基础上加两个引向器单元， 长度分别是半波长的８４％，８２％。 新加的单元的间隔仍是波长的０.２倍。

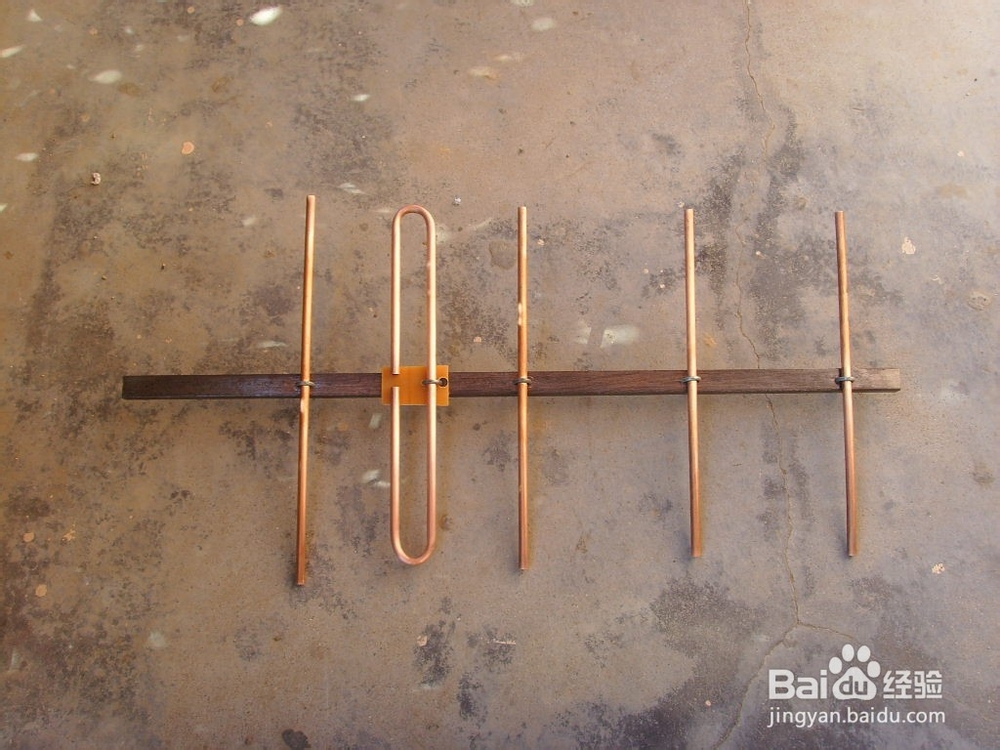

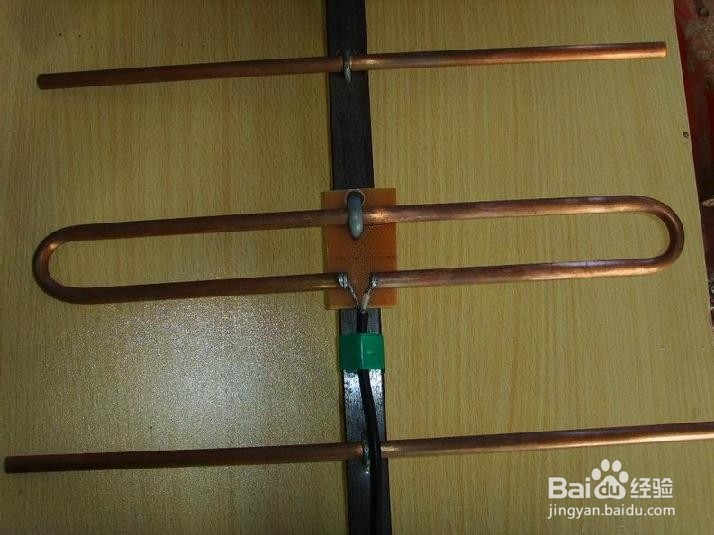

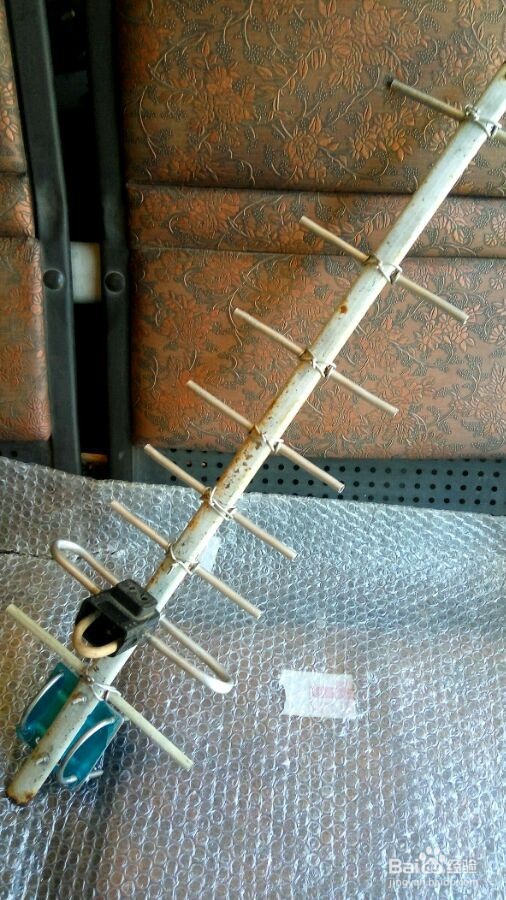

2、我做的70CM波段八木天线，最初是四单元的，各个振子及其连接的金属杆，用ＢＧ４ＲＵＶ提供的铜焊条(直径２.５ｍｍ)制成。大约一个月后，买了一段２米长，直径４ｍｍ的铜条，又制了一可拆卸的四单元八木天线（找到一段矩形铜管作为连接各个振子的支杆，各个振子均用螺丝与支杆固定， 便于携带）。 第一支天线的谐振点比预计的中心频率（４３５兆赫）低了约２兆赫，但在４３０至４４０兆赫内的ＳＷＲ不高，最低的ＳＷＲ〈１.１，最高的ＳＷＲ也不大于１.４。第二支天线的ＳＷＲ在整个70CM频段内的起伏不大，最高约１.２。

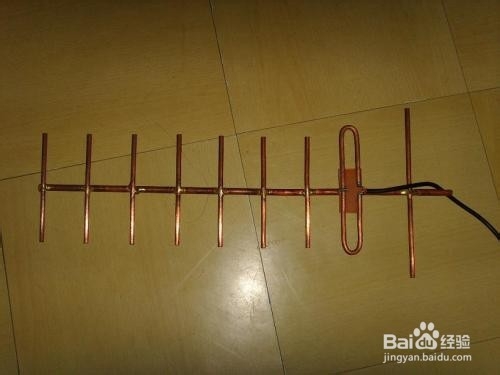

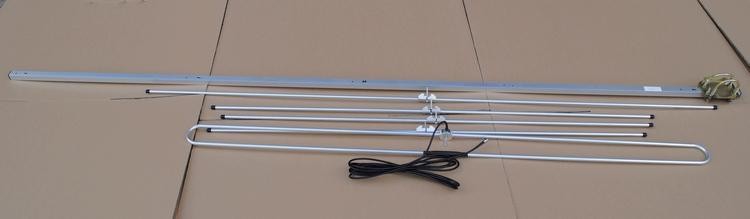

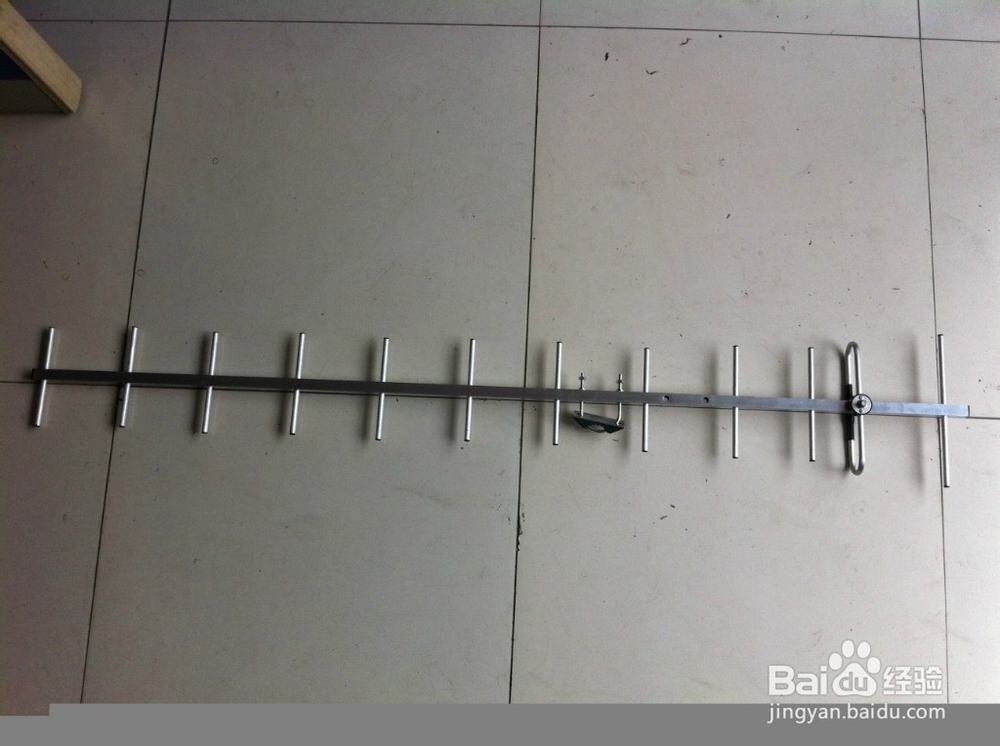

3、后来，我对这支可拆卸的天线作一些改动，利用剩下的材料又作成三个引器，就这样我的这支天线既可以拼装成四单元八木天线，也可以拼装成七单元八木。如果想做一支八木天线，但不要求方向性强，可以试试，动手做一支三单元八木天线。
