RTYZ-303避雷器带电测试仪

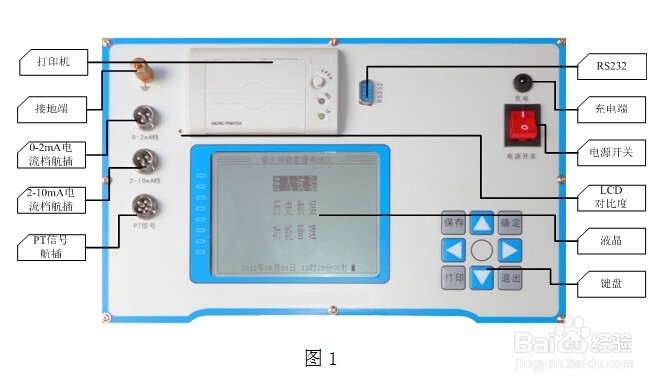

1、PT信号航插：接PT二次电压信号。
氧化锌避雷器泄漏电流按有效值分为0-2mA/2-10mA两个档。
电流航插：接氧化锌避雷器泄漏电流信号。
接地端：接地端必须接地，泄漏电流通过接地端流向大地。
打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。
RS232：RS232是与计算机相连的串口通信接口，是用户选配接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。
液晶： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。
键盘：由上、下、左、右、保存、打印、确定、退出8个键组成，是用户和设备交互的终端。
电源开关：一般接AC220V外部电源，并带保险切断\闭合外部电源；若选配内带高能锂离子电池，切断\闭合供电电池电源。
充电端：若选配内带高能锂离子电池，仪器带此端子，接入充电器充电。
1、带电测试接线方法
带电接线方法如图所示，请先将仪器可靠地线，再接电流测试线（单根红线接计数器上端），最后接电压测试线（二芯线红线接氧化锌避雷器对应的PT的相别，黑线接N相）。接电流测试线的方法，首先根据电流大小，接电流测试线到0-2mA或2-10mA量程档上，再将另一端接到计数器的上端。接电压测试线的方法，也是先接仪器这一端，再去接PT端，一定要小心谨慎接线以避免PT二次或试验电压短路。
2、实验室测试接线方法
在变压器停电状态下，实验室接线方法如图所示，请先将仪器可靠地线，再接电流测试线（单根红线接氧化锌避雷器下端），最后接电压测试线（二芯线的红线、黑线接变压器的测量绕组，注意方向）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端0-2mA或2-10mA量程档上，再将另一端接氧化锌避雷器下端。接电压测试线的方法，也是先接仪器这一端再去接变压器测试绕组。检查正确接线后，慢慢升压到氧化锌避雷器的额定电压，然后操作仪器开始试验。
