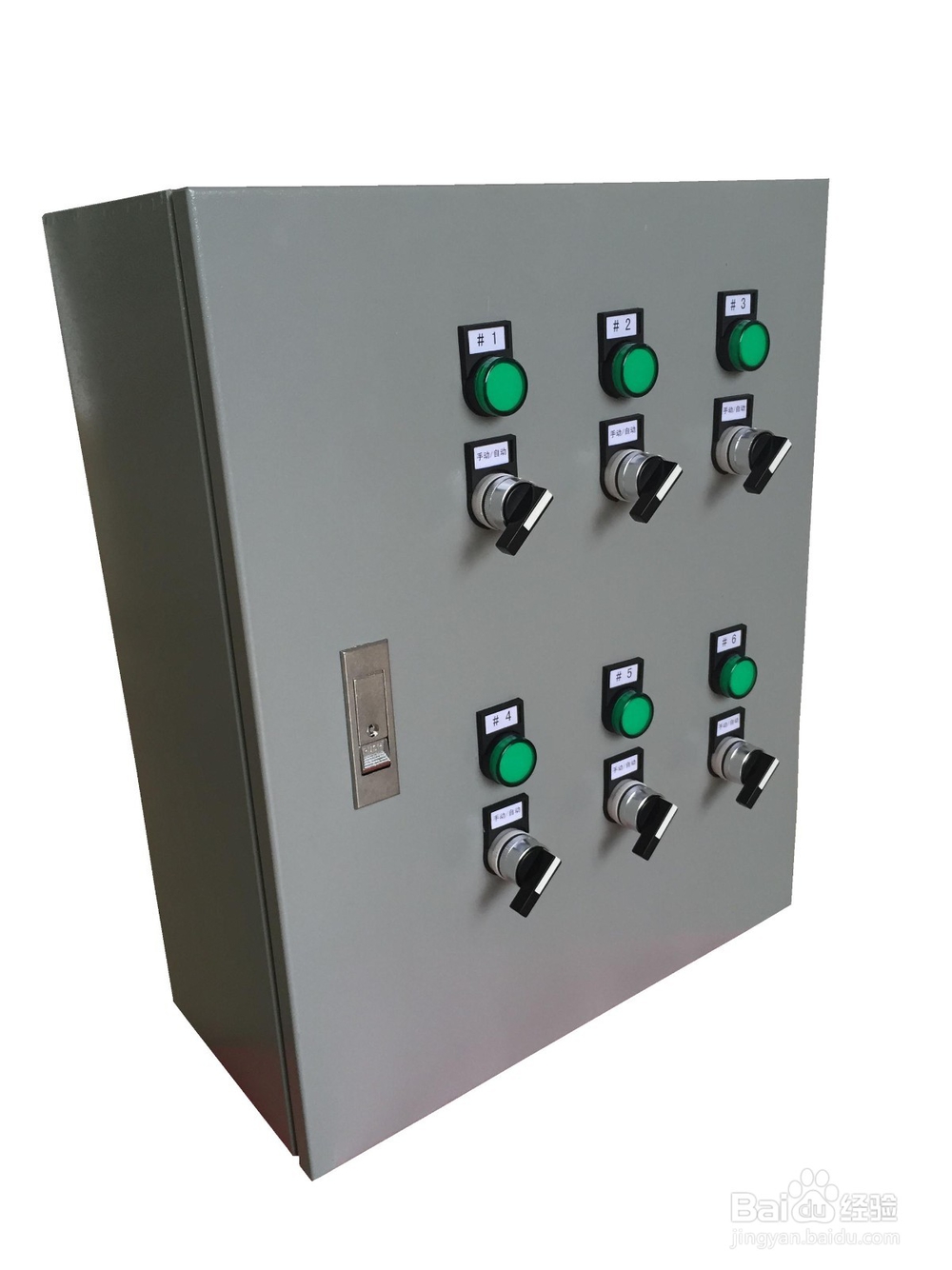

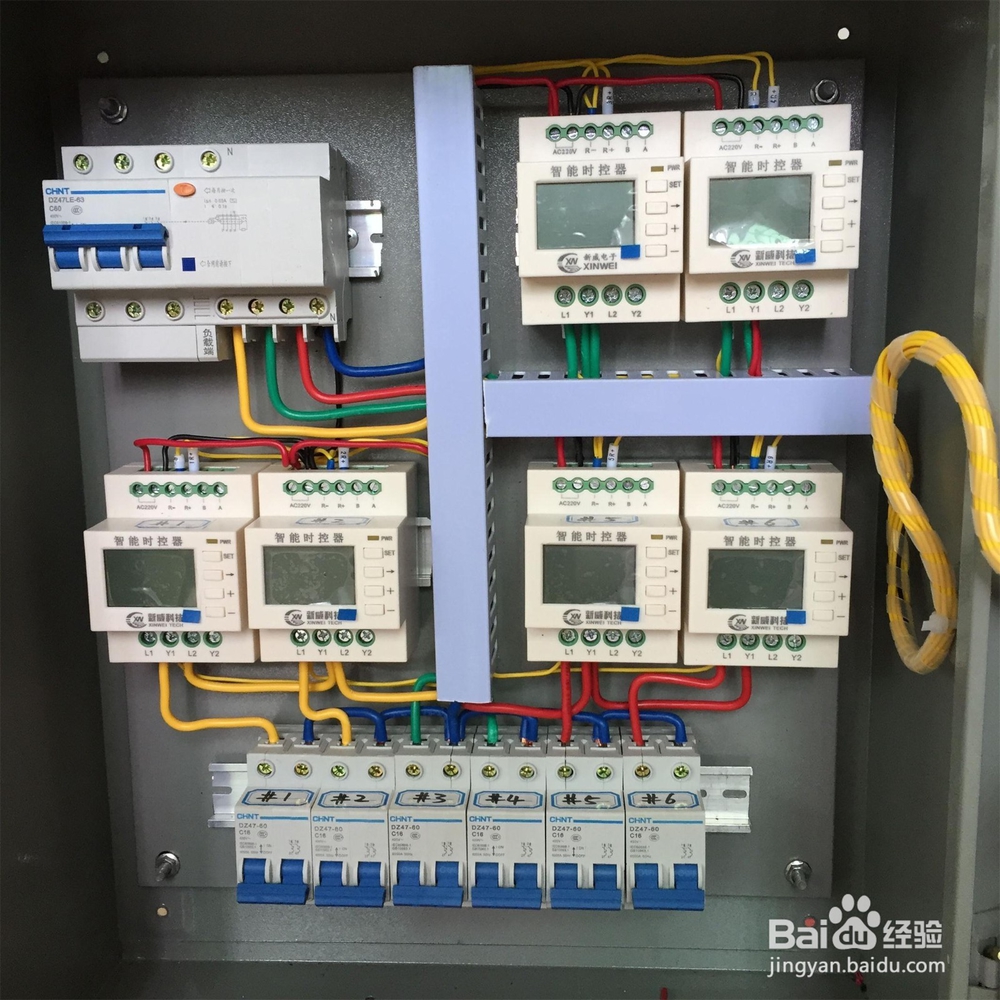

智能时控开关配电箱的构成和功能的实现

定时开关又称微电脑时控开关，能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是：路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电路设备和家用电器。

工具/原料

铁/不锈钢/配电箱

导轨式时控器

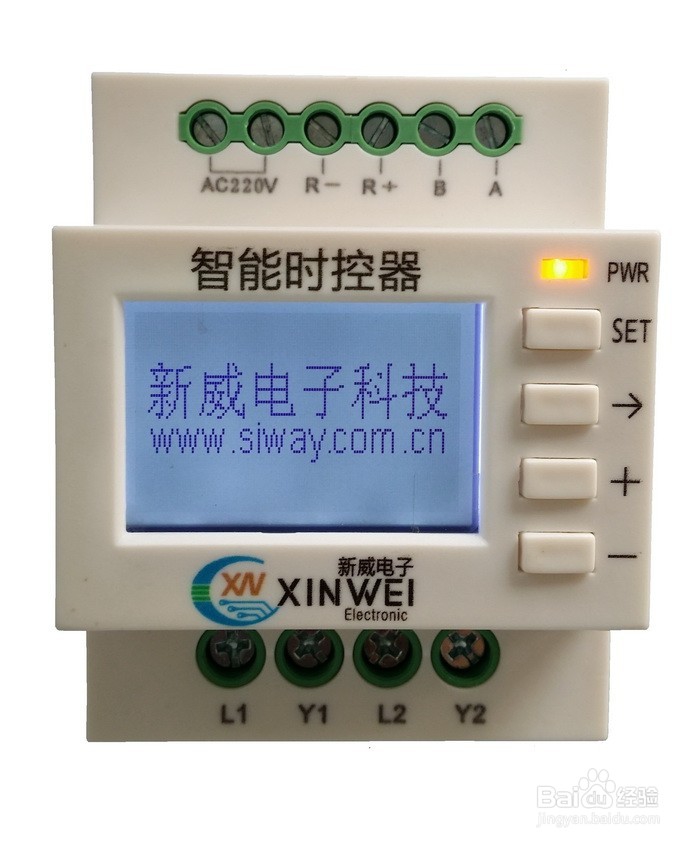

XW102智能时控器

方法/步骤

1、可设置17组时间段，开关时间可按天或按周循环，1分—168小时

2、液晶LCD点阵屏显示，核心采用原装进口微电脑芯片

3、宽电压范围 AC85V~265V  50Hz

4、��继电器输出，负载能力25A / 2路继电器输出，

5、内置进口时钟芯片，停电自动保存数据记录

6、采用开关电源供电，具有高强度抗干扰能力

7、高品质外壳，防火耐高温。走时准确，操作简单。

8、本产品采用的是超级电容，可永久保护使用时间。相比使用电池的产品，免去更换电池的繁琐和避免走时不精准。

[供电电源]：AC 85V~265V   50Hz

[时间设置]：17组时间设置

[使用环境]：温度 -40 ～ 85℃ 湿度< 90%

[控制回路]：2路

[接点输出]： 25A继电器输出

[安装方式]：导轨式安装

[外形尺寸]：115mm（长）*90mm（宽）*40mm（高）

广泛使用：

1、手机、蓄电池、电瓶车的定时充电，防止过充；

2、电暖器、电饭锅、加湿器、空气净化器等家用电器的自动开关；

路灯、景观灯、广告灯箱、门面灯光、大楼装饰灯的照明控制；

注意事项

不同功能的实现有不同的注意方面

接线说明可咨询广州新威的技术人员
