GGJ钢筋算量常见问题：[7]

1、GCL2013中工程绘制完成了，如何导入到GGJ2013中计算钢筋量？

①在GGJ2013中，点击“文件”->“导入图形工程”，打开“导入GCL工程”界面，选择需要导入的工程文件；

②如果图形工程的层高和当前钢筋工程的层高不一致，软件则弹出“提示”界面，点击“确定”按钮；

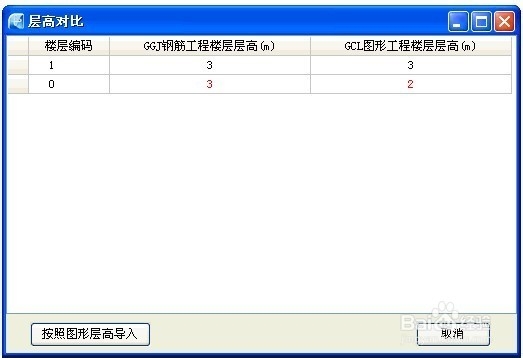

2、③软件弹出“层高对比”界面，点击“按照图形层高导入”按钮；

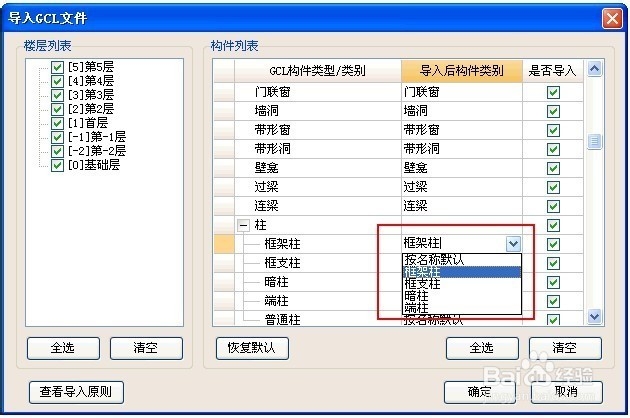

3、④软件弹出“导入GCL文件”在左侧选择需要导入的楼层列表，在右侧选择需要导入的构件，同时可以在构件类别中选择对应构件的不同类别，如果不了解软件导入的原则，那么可以点击“查看导入原则”按钮进行查看，点击“确定”按钮，进行导入；

4、⑤软件弹出“提示”界面，点击“确定”按钮，完成操作。

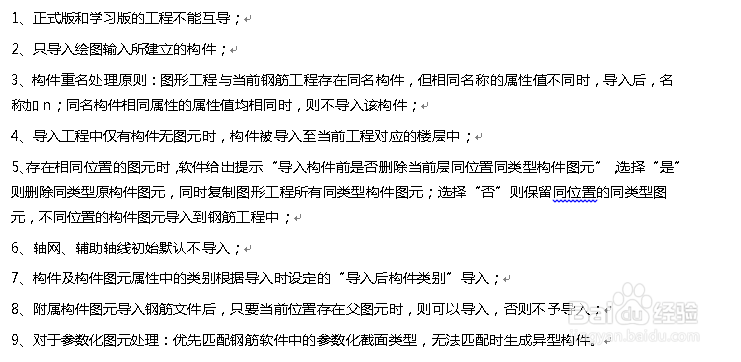

5、导图的时候还有一些需要注意的问题，如下图所示。

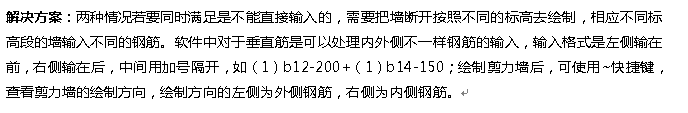

6、剪力墙垂直筋内外侧是不一样的，而且按照标高区分了不同的规格，在软件中怎么输入？

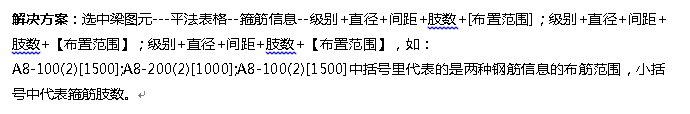

7、梁在一跨内箍筋根据布置范围不同区分两种钢筋信息，如何输入？
