CAD构造线的画法

1、建立中心线是绘制各种平面图形的第一步，构造线除了可以建立中心线，还可以建立参考线和辅助线。

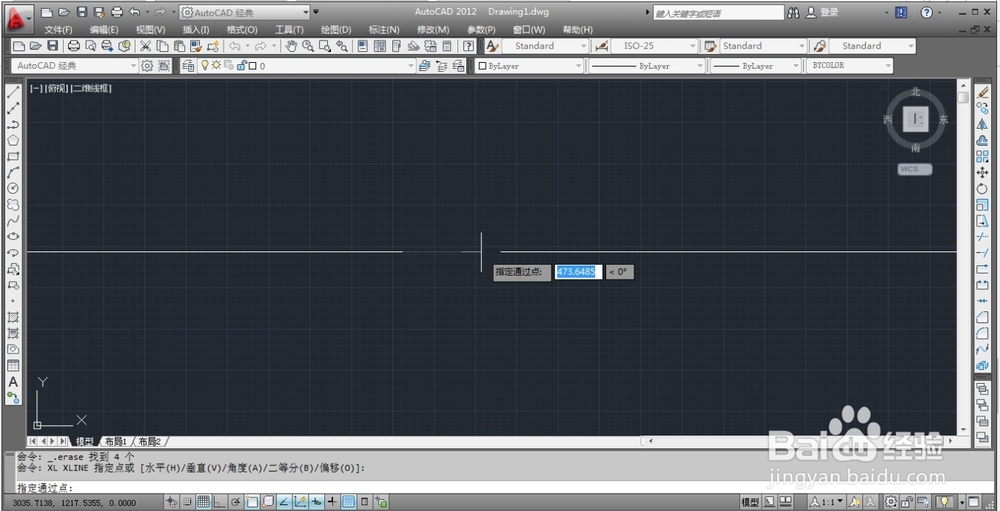

2、H（HOR）代表的是水平构造线。它的画法是在命令栏中先输入XL，打空格键，然后再命令栏中输入H打空格键。

3、在用鼠标左键在绘图区随意点选一点，水平的构造线就绘制完成了。如果想要继续添加水平构造线，这时候只需要换一个地方点击鼠标左键就可以了。

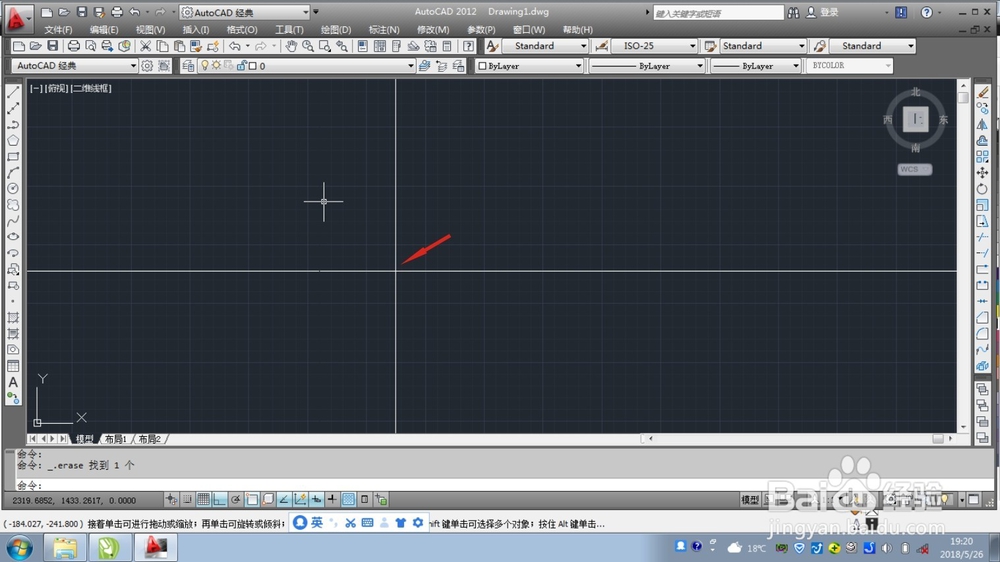

4、垂直构造线快捷键为V（VER），在命令栏中输入XL后点击空格键，用鼠标的左键随意在绘图区点击一点，垂直的构造线就完成了。

5、在想多加几条构造线，可以继续点击鼠标的左键，继续完成垂直构造线。

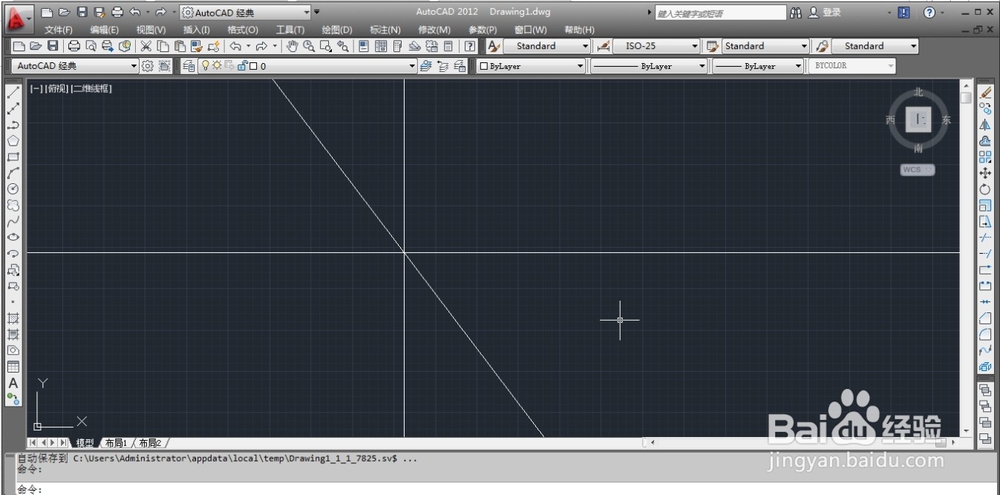

6、斜度构造线A（ANG），在命令栏中输入XL后点击空格键，然后再命令栏中输入A再次点击空格键，在命令提示栏中输入想要的角度，打下回车键，就可以绘制一个带有角度的构造线。

7、如果想要添加多条同一角度的斜度构造线，就继续点击鼠标的左键即可完成。

1、还有另外的一种画法，就是绘制水平或者是垂直的构造线的方法，按住F8打开正交就可以了。

2、在命令栏中输入XL后点击空格键，用鼠标的左键随意在绘图区点选一点，移动鼠标构造线就会出现。

3、没有按住F8之前也可以绘制斜度构造线，在按住F8之后可以绘制垂直构造线。
