1、完成之后的网络拓扑图

2、给PC和交换机更显示名称（此次更名只是图上的，之后还有内部交换机机名要区分开来）双击文字即可编辑，如图

二层交换机通过vlan间通信（思科系列）

3、将交换机与PC相连，端口如图所示，配置各个PC的IP地址：

PC1：192.168.1.1 掩码：255.255.255.0

PC2：192.168.1.2 掩码：255.255.255.0

PC3：192.168.1.3 掩码：255.255.255.0

PC4：192.168.1.4 掩码：255.255.255.0

二层交换机通过vlan间通信（思科系列）

4、PC1、PC2属于vlan10，PC3、PC4属于vlan20（普通范围的 VLAN：VLAN ID 范围为 1 到 1005。

从 1002 到 1005 的 ID 保留供令牌环 VLAN 和 FDDI VLAN 使用。ID 1 和 ID 1002 到 1005 是自动创建的，不能删除，如图2 ）

二层交换机通过vlan间通信（思科系列）

1、创建VLAN

Switch>enable //进入特权模式

Switch#configure terminal //进入全局配置模式

Switch(config)#hostname Switch1

Switch1(config)#vlan 10 //创建vlan10

Switch1(config-vlan)#exit

Switch1(config)#vlan 20 //创建vlan 20

Switch1(config-vlan)#exit

2、静态地将交换机端口分配给VLAN

Switch1(config)#interface fastEthernet 0/1 //进入端口配置模式

Switch1(config-if)#switchport mode access //设置端口为访问模式

Switch1(config-if)#switchport access vlan 10 ///将端口访问vlan10

Switch1(config-if)#exit

Switch1(config)#interface fastEthernet 0/3

Switch1(config-if)#switchport mode access

Switch1(config-if)#switchport access vlan 20

Switch1(config-if)#exit

其它端口以此类推，这是第一种方法（适用于不连续性端口如：1、3、5）

3、第二种

Switch1(config)#interface range Ethernet 0/1-2//进入端口配置模式

Switch(config-if-range)#switchport mode access //设置端口为访问模式

Switch(config-if-range)#switchport access vlan 10 ///将端口访问vlan10

Switch(config-if-range)#exit

后面两个也一样（适用于连续性端口如：1、2、3）

4、检验VLAN配置

show vlan brief

Switch#show vlan brief

VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------

1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

10 VLAN10 active Fa0/1, Fa0/2

20 VLAN20 active Fa0/3, Fa0/4

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

1、只需要两步就可以把上面的工作，一次性做完。（新手不建议，真实的机器是要打代码的）如图

二层交换机通过vlan间通信（思科系列）

2、检验VLAN配置

show vlan brief

Switch#show vlan brief

VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------

1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

10 VLAN10 active Fa0/1, Fa0/2

20 VLAN20 active Fa0/3, Fa0/4

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

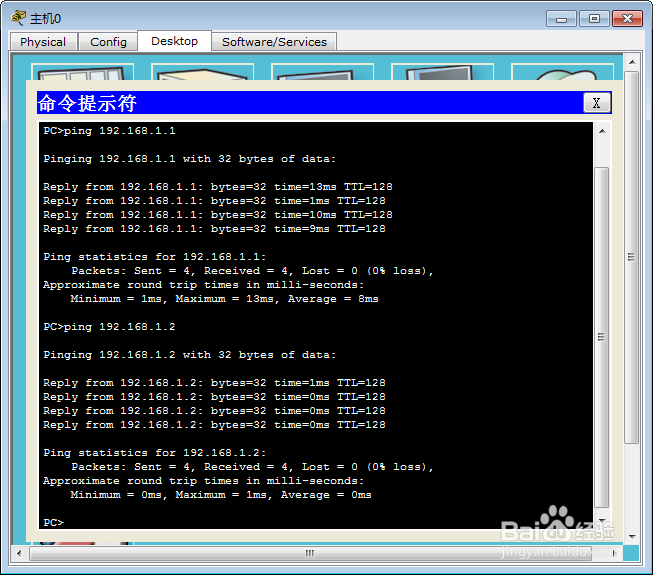

1、如图，配置前与配置后的对比（我这只对比了一个，其它的可以自行检验）

二层交换机通过vlan间通信（思科系列）
