SolidWorks三维建模训练一百四十四拉伸古字

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百四十四拉伸古字

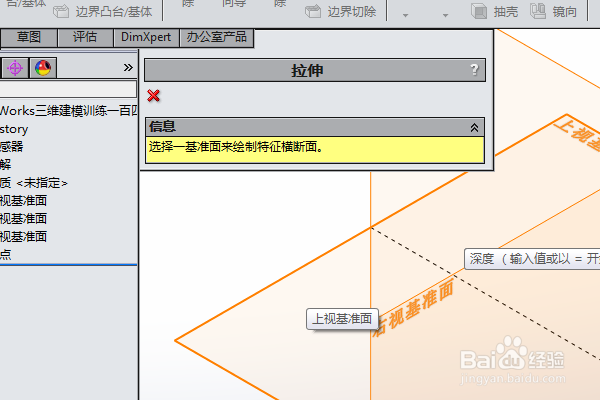

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

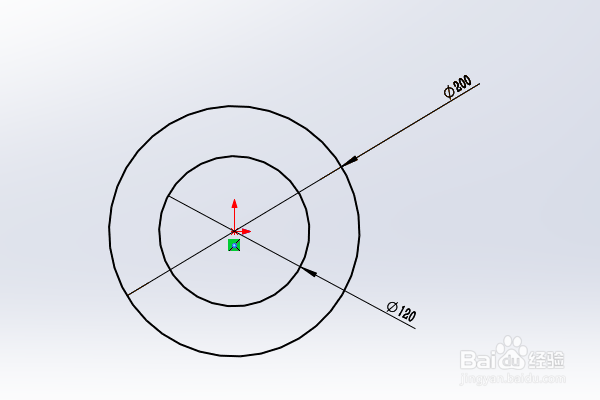

3、激活圆命令，以原点为圆心画两个圆，大圆直径ø200，小圆直径ø120，

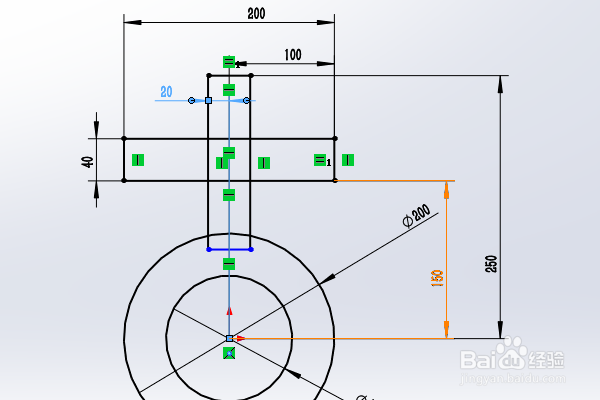

4、激活矩形命令，画十字交叉的矩形，

具体尺寸见下图，

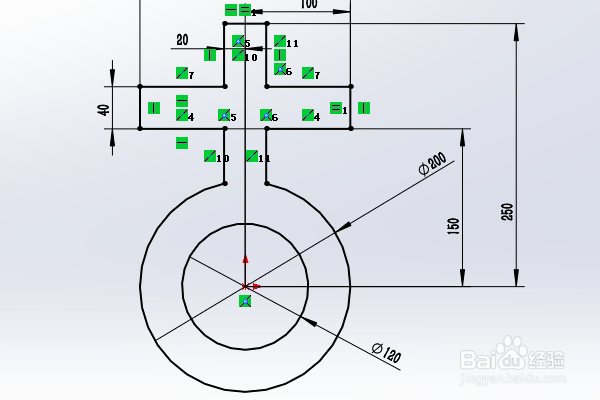

5、激活裁剪命令，裁剪十字矩形与同心圆相交区域的线段，

点击退出草图。

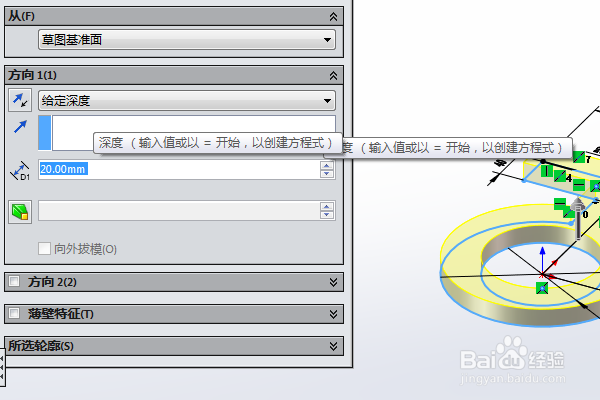

6、设置拉伸距离为20，

回车，完成并结束本次拉伸操作。

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“红氖光管”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
