机械制图吊钩手工画法

1、首先打开我们此次需要绘制“吊钩”零件的2D图纸和3D示意图，并详细解读零件的几何图形结果。

2、打开UG-NX10.0软件，以建模的角色，新建“吊钩”零件模板，并正确加载“吊钩”零件的2D参考图纸到UG软件中，以便我们在绘图时灵活参考。

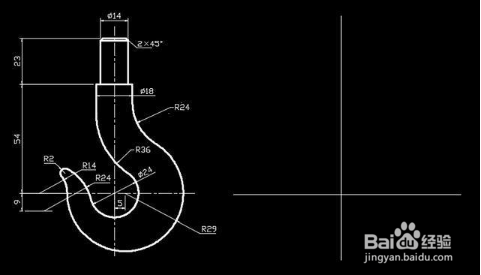

1、进入草图绘制命令，参照“吊钩”的挂钩结构，先绘制两条互相垂直的直线，以示作为参考线来定义，吊钩弧形挂钩的位置。

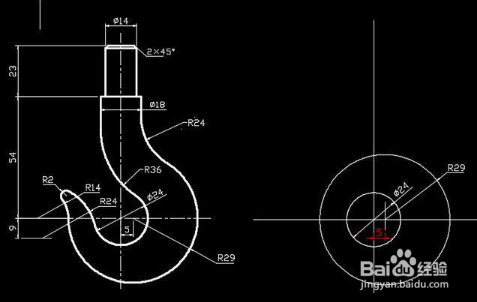

2、使用圆命令，参考吊钩零件2D草图，分别绘制直Φ24mm和R29mm的圆，注意两圆的位置，其中R29mm的圆心相对于Φ24mm的圆心偏置5mm。

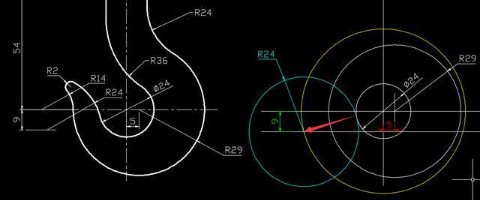

3、以Φ24mm的圆心绘制一个Φ72mm的圆，再将中心参考线向下偏置9mm，在偏置的直线和Φ72mm的交点位置绘制一个R24的圆。

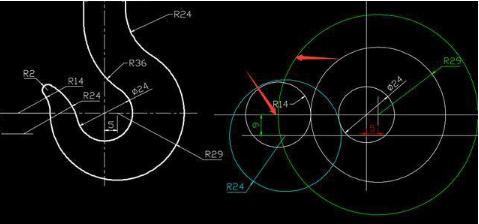

4、继续使用圆命令，在中心参考线和Φ72mm圆的交点位置，绘制一个R14mm的圆使其与R29mm外切。

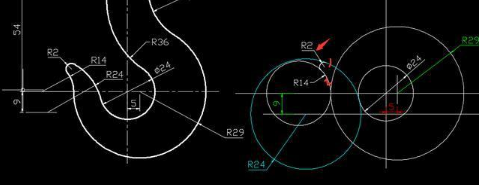

5、使用倒圆角命令，将R24mm和R14mm的两圆倒R2mm的圆角。

6、使用修剪命令，将绘制的几个圆形，修剪成如下图所示我们需要的形状即可。

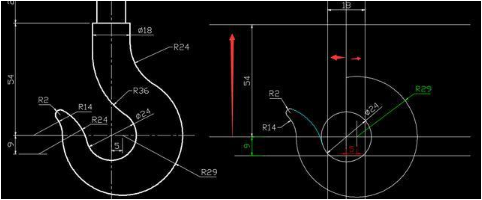

7、先将X方向的参考中心线向上偏置54mm，再将Y向的参考中心线两边对称偏置9mm。

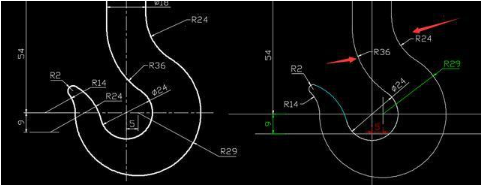

8、再使用倒圆角命令，将刚刚偏置的Y向直线分别和Φ24mm的圆倒R36mm的圆角，和R29mm的圆倒R24mm的圆角，如下图所示。

9、再将刚刚向上偏置的X向直线向上偏置23mm，Y向中心参考线对称偏置7mm即可。

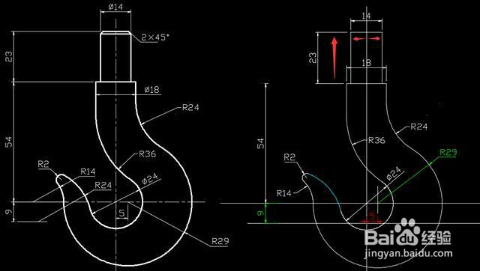

10、再使用修剪命令，将刚刚偏置绘制的直线，修剪成我们最后所需要的形状，最后使用倒斜角命令，两边分别倒C45°的斜角即可，最后使用尺寸标注工具，将各个部位的重点特征尺寸标注出来，这样就完成我们此次“吊钩”零件的绘制，如下图所示。
