主板跳线怎么接教程

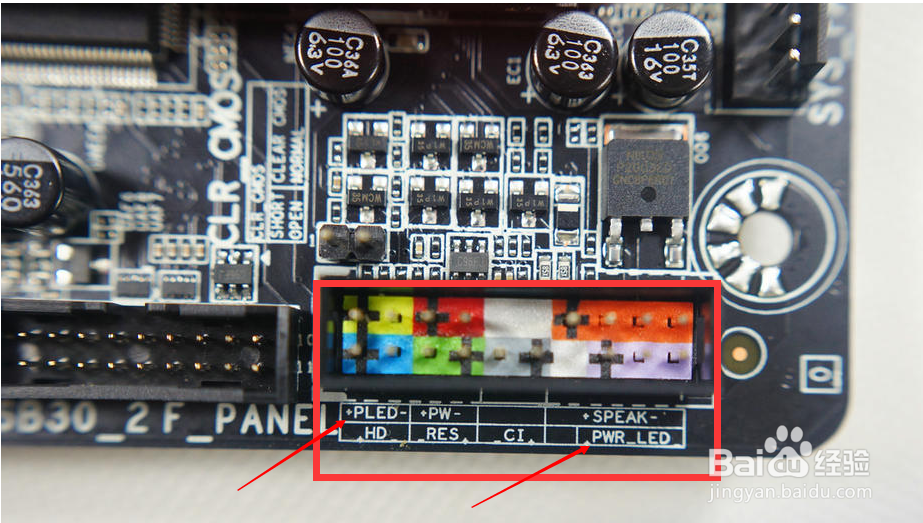

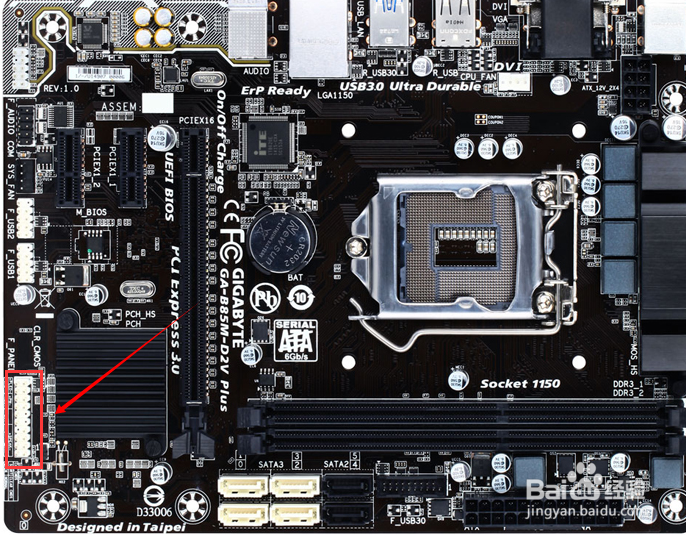

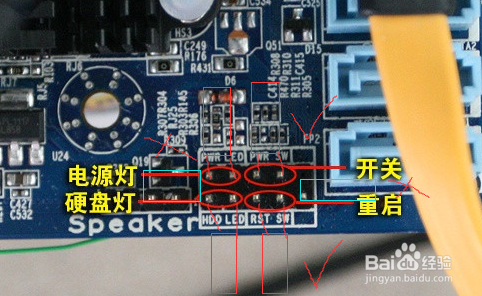

1、首先是自己先要找到主板上面的跳线的位置，说白了就是开关键以及指示灯按键。如图红圈中的位置，不懂的记住英文即可。下面都有英文的。

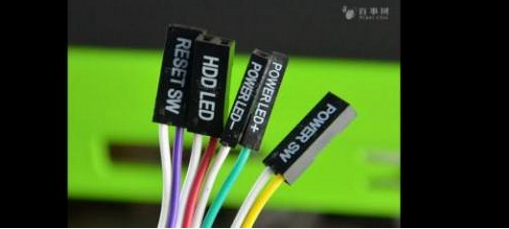

2、首先是拿起手中的跳线，记住下面的英文。

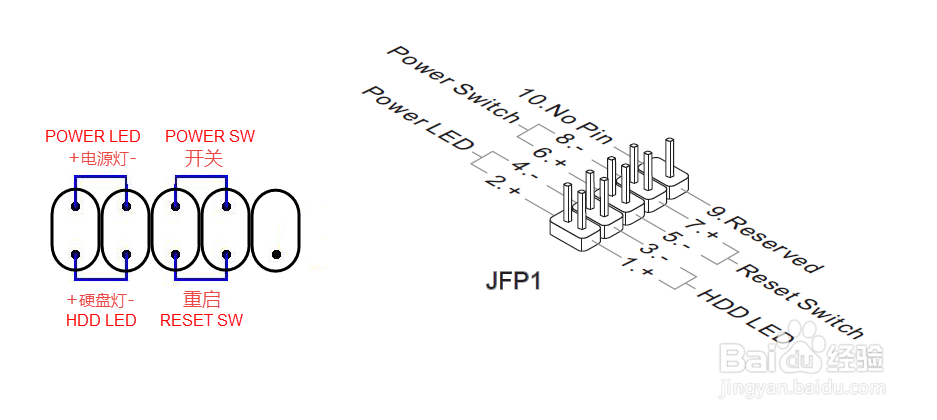

POWER SW 电源开关，控制电脑的开关，一般为两针设计，不分正负极RESET SW 重启开关，控制电脑重新启动，不分正负极HDD LED 硬盘工作指示等，显示硬盘工作状态，分正负极，接反了指示灯会不亮（接好连线之后发现指示灯不亮的朋友该知道是怎么回事了吧……）POWER LED 电源开关指示灯，显示电脑是否通电工作，分正负极，接反了不亮SPEAK 喇叭，分正负极，一般为四针接口，接反了不报警。

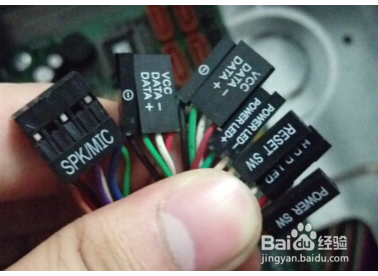

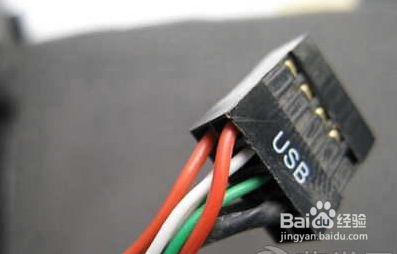

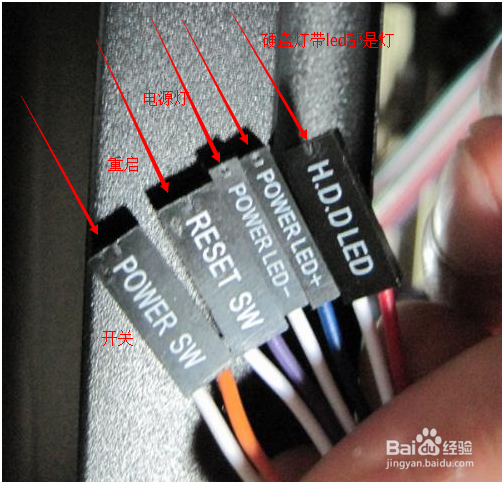

看到如下图的你要知道到底那根线是做什么开关的才可以接。否则对照英文比较吃力。图中的data是USB线现在已经是集中在一起了，主板上插得进去的就对了不会错的。现在已经变成了一体的如最后一图。

3、我们对照英文插入即可。

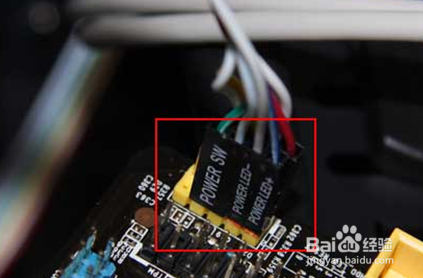

注意：要横着插入，不要竖着插入这是错误的。如图那样子。

怎么叫横着插入呢。我们跳线有两排对吧。最长的就是横过来。

跳线也一样，最大的一个两个面是横着的。印有文字的一面是横着的。

记住印有文字的一面就是横着的。主板上面的针长的一面是横着的。

文字是不是要对着同一个方向？

这个不需要，你看灯的正负极，跟文字方向没有任何关系的。

不知道那个是开关，那就用螺丝刀点两个针，看那两个能开机就是那个。

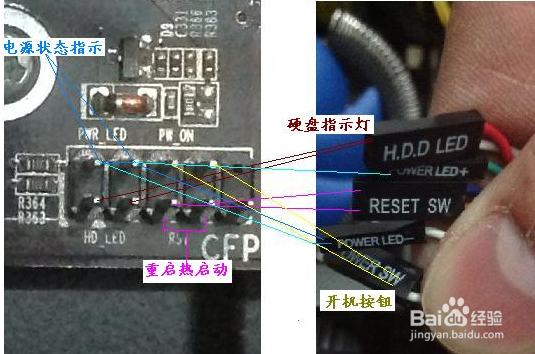

4、要看图中的连线那样子插入即可。不要插错了。
