CAD2014实例教程：[29]块的创建插入

CAD2014块的创建与插入

CAD图块是可以重复利用的部件。从文件保存方式来分，有内部块和外部块之分。从有无属性分，分带属性的块和不带属性的块。从可编辑来分，分成静态块和动态块。本节我们讨论的静态愉的创建。

1、内部块的创建（先不管属性）

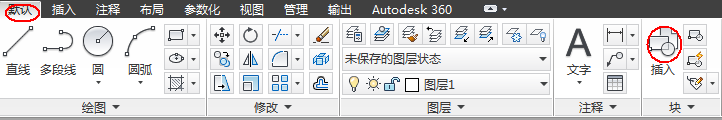

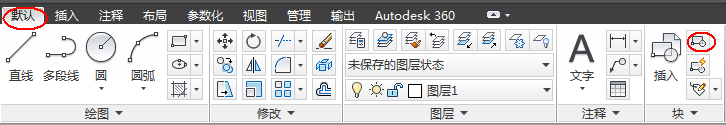

点击下面的按钮可以进入创建内部块。也可以输入命令B。

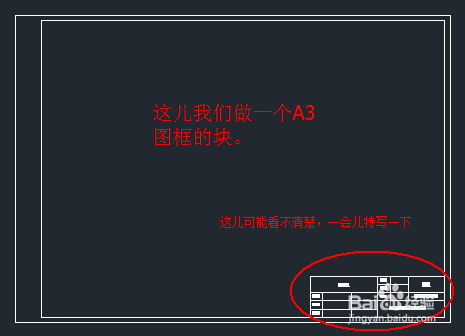

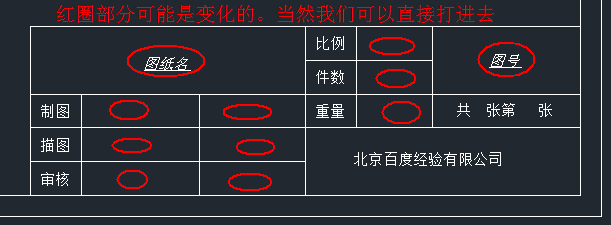

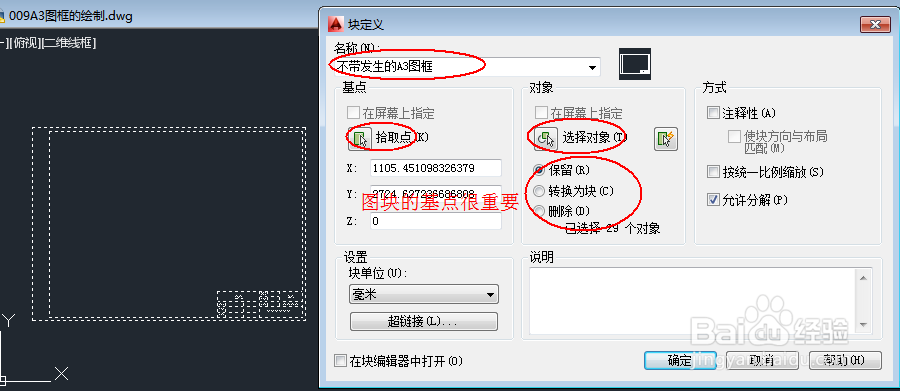

看一下细节，下面红圈中以后我们将给他加上属性，使其有更多的适应性。

点上面的图标可以创建内部块。内部块就是仅能在当前的文件内使用。

2、创建外部块

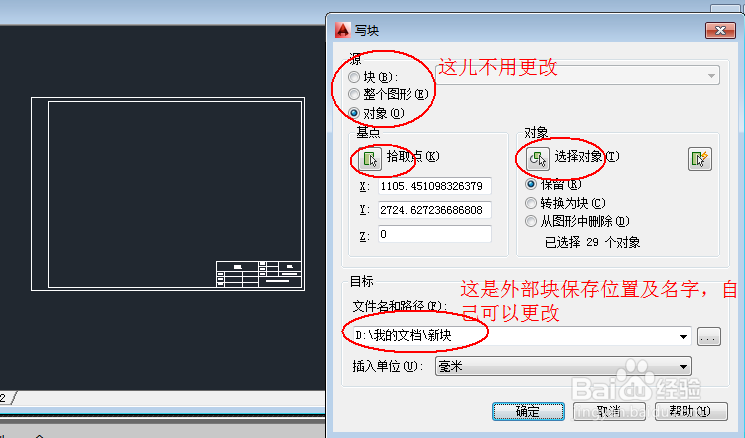

创建外部块面板和菜单中是找不到的。仅能通过输入命令实现。命令为W，完整的命令为WBLOCK。

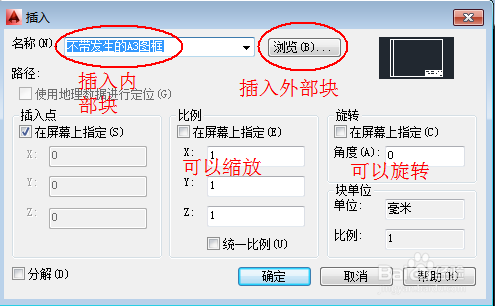

3、插入块（包括内部块和外部块）

4、定义带有属性的内部外部块。

定义带有属性的内部块外部块与没有属性的定义基本相对，仅是在定义块之前（注意是在之前）就定义块的属性。属性就是一些可以改变的文字变量。

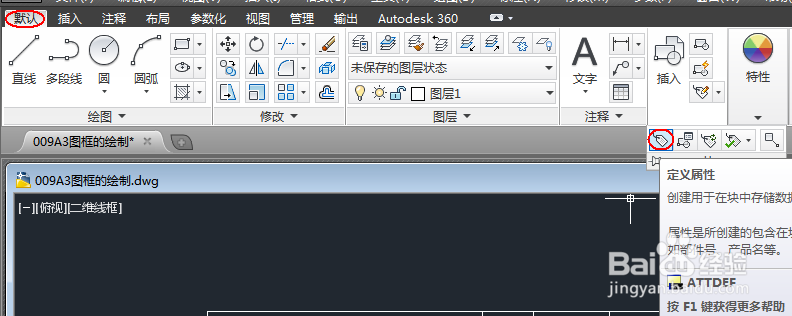

a、如何定义属性？

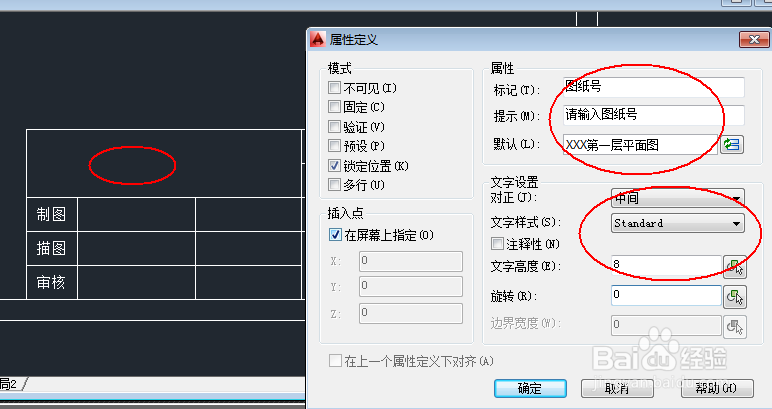

b、我们对图纸号进行属性定义。

对需要进行属性定义的地方进行一一定义。这儿略。主要学习方法。

定义好后就进行定义块了。定义方法同上面。

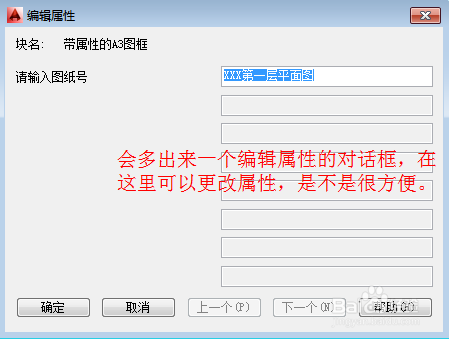

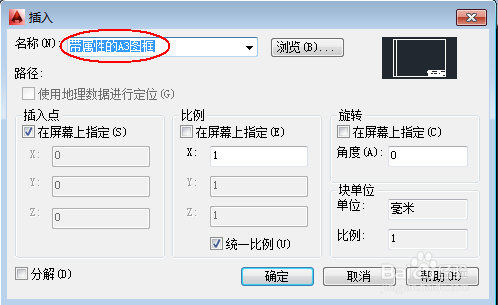

插入图块是略有不同。

结果是：
