CAD教程之菜单栏：[2]视图

1、 点击找到菜单栏，找到视图按钮，点击视图按钮，下拉有很多命令。有平移，缩放，视口，三维视图等等。这里着重讲述视口和三维视图。

2、 关于视口，一般大多数应用在布局中，点击最下方的布局按钮，图纸进入到布局中，我们看到的绘图区域里有一个框框，那个就是默认的一个视口。我们可以点击那个框框，可以进行缩小变动位置。

3、 一般，布局中这个视口里的图形都是模型里绘制的，如果布局视口里没有图像，可以双击框框内部，然后双击滚轮显示图像，我们可以滚动或者移动图形，就好比模型中的图转移到这个框框里了。

下面介绍视口的建立。

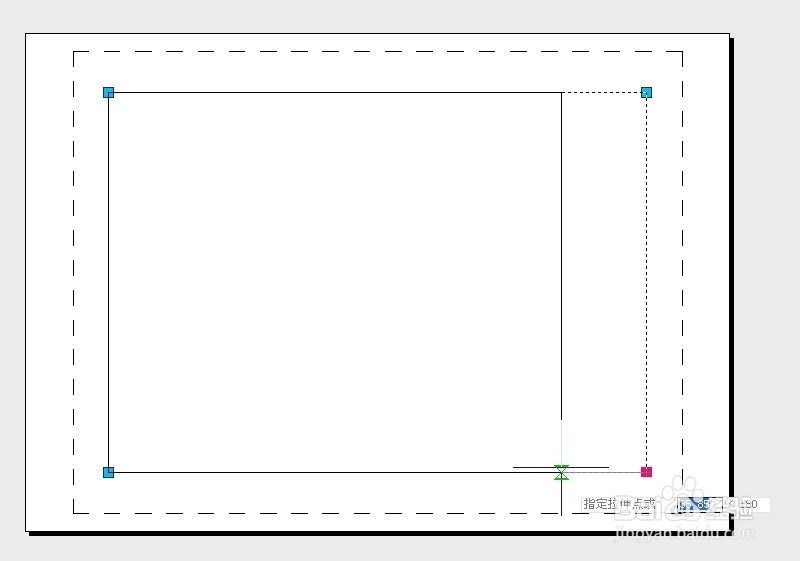

4、 我们可以点击视图，下拉点击视口，可以点击一个视口，这时就像在绘图区画一个矩形，然后这个矩形就是一个新的视口。

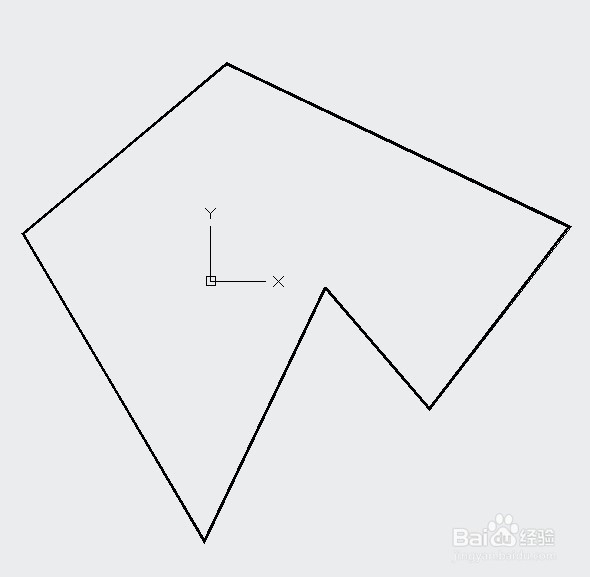

5、 如果想将图纸上一个不规则密闭图形变为视口，首先通过直线画一个密闭图形，然后使用面域命令将图形建立一个整体，我们可以点击视图，点击视口，点击对象，这时选择那个图像回车就可以了。

6、 现在介绍三维视图。点击视图，点击三维视图，我们可以点击俯视，仰视等等视角，这样对于三维图我们可以从各个视角观看图形了。
