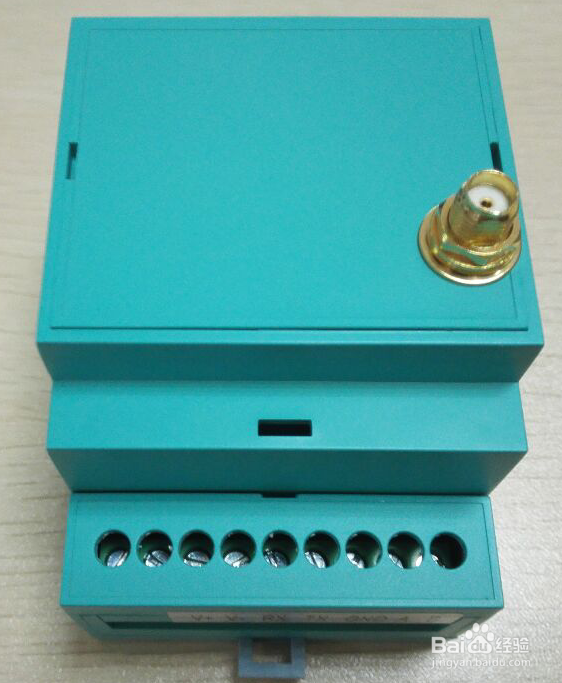

DTU 主要适用于在GPRS/CDMA网络下实现各种无线数传、透明传输设备,同时也可利用本公司提供的软件来实现数据业务。此设备应用广泛适用于各个行业,如水利、电力、市政、消防、监控、国家电网、水表、电表等行业应用的一切实现数据远程透明传输和无线抄表等功能.信立

DTU是工业级产品,靠的是稳定性和可靠性;非常适合放在无人值守环境恶劣的野外并进行连续工作,同时也可以利用本产品进行二次开发,实现各种功能。

工业级GPRS、CDMA DTU功能说明及使用配置手册

一、 准备及连线

(1) 路由器的映射

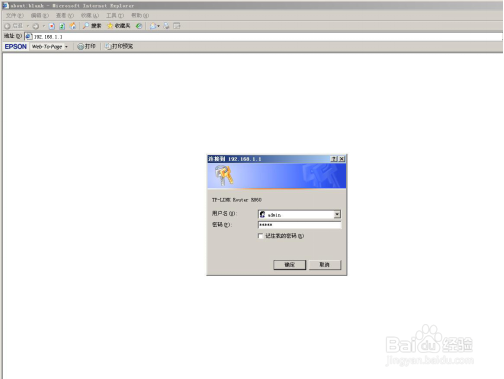

如果用户是经过路由器上网的,首先要对路由器进行映射设置,否则数据到路由之后不知道分配给哪个内部IP地址,最终也不能连接到服务器端。对于路由器的设置大致相同,在此只用TP-LINK路由器举例。首先找到本地连接点击支持,看默认网关,如在笔记本上操作则在开始菜中找网上邻居,鼠标右击点击属性会显示出;双击点击支持则查出默认网关;则在地址栏输入:192.168.1.1登录界面如图1所示:

工业级GPRS、CDMA DTU功能说明及使用配置手册

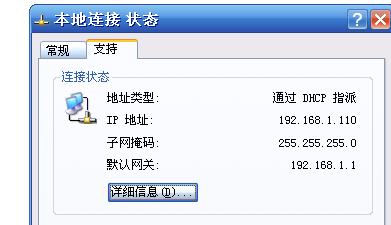

然后查看本机经过路由后的IP地址,查看方法见图2:

工业级GPRS、CDMA DTU功能说明及使用配置手册

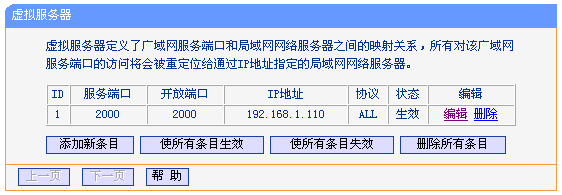

这里的IP是192.168.1.110,所以映射的IP地址也是192.168.1.110(请注意这里把端口设置为2000,稍后的服务器和DTU的端口也要设置为2000,否则是连不通的),如图3所示:

工业级GPRS、CDMA DTU功能说明及使用配置手册

到这里我们对路由器映射就完成了。不同的路由器设置方法大同小异,参考相关资料就可以轻松完成。

(1) 查本机的公网IP地址

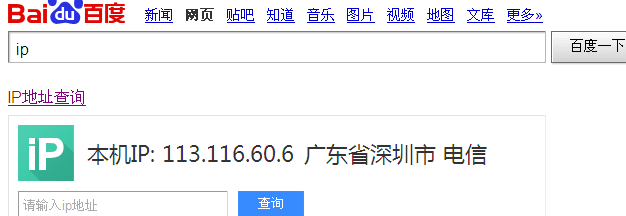

直接在百度中输入IP,如下图所示,这个公网IP下面设置有用。

工业级GPRS、CDMA DTU功能说明及使用配置手册

二、 安装软件

这里有1个软件要安装,先解压这1个软件DTU配置软件,安装后在桌面生成图标。

三、 硬件准备,设备连接

1. 将天线与DTU相连;

2. 将设备支持SIM卡放入DTU卡座内

3. 将DTU与计算机用串口延长线连接起来;

4. 将提前准备好的外接电源接在DTU的V+,V-上,另一头上电。

四、配置DTU

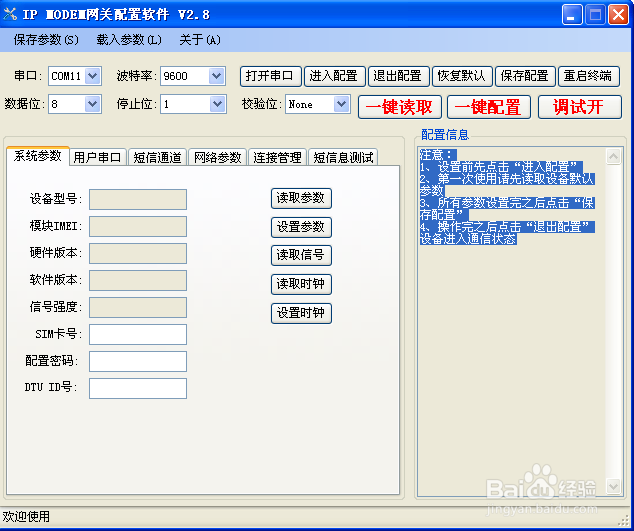

1.用鼠标左键双击图标,打开DTU配置软件,界面如图6所示:

工业级GPRS、CDMA DTU功能说明及使用配置手册

这里我们首先对左上侧的“串口参数”进行设置,用户可根据实际情况选择相应的串口号(我的电脑 右键属性 点击硬件,设备管理器找到端口就会显示),这里是COM6,波特率为9600,停止位为1,校验位None,如图7所示。

工业级GPRS、CDMA DTU功能说明及使用配置手册

注意DTU的默认波特率是9600,如果DTU的波特率修改过,那么选择相应的波特率就可以了,如果这里选择的波特率和DTU的不一致会导致不能进入设置界面。

2.用鼠标左键单击“打开串口”按钮,界面如图8所示,之后用鼠标左键单击“进入设置”按钮之后,配置信息区域会打印出in set mode,我们就可以通过点击“一键读取”按钮对DTU的参数进行读取。

工业级GPRS、CDMA DTU功能说明及使用配置手册

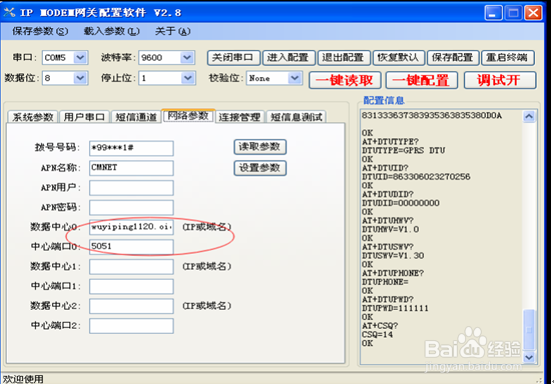

3.在“网络参数”选项卡的“数据中心0”处写入上面查到的公网IP地址,在“中心端口0”处写入2000,如9所示,之后我们用鼠标左键单击“设置参数”按钮.

工业级GPRS、CDMA DTU功能说明及使用配置手册

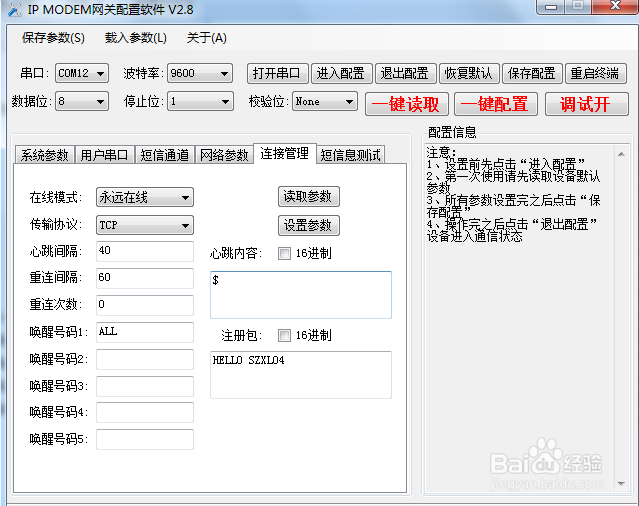

4.在“连接管理”里面设置,心跳间隔,重连间隔,心跳包,注册包,其他参数默认就可以。心跳间隔建议为40S,重连时间建议60S。然后点击设置参数,最后保存参数,退出配置,断电重启设备。

工业级GPRS、CDMA DTU功能说明及使用配置手册

五、发送数据

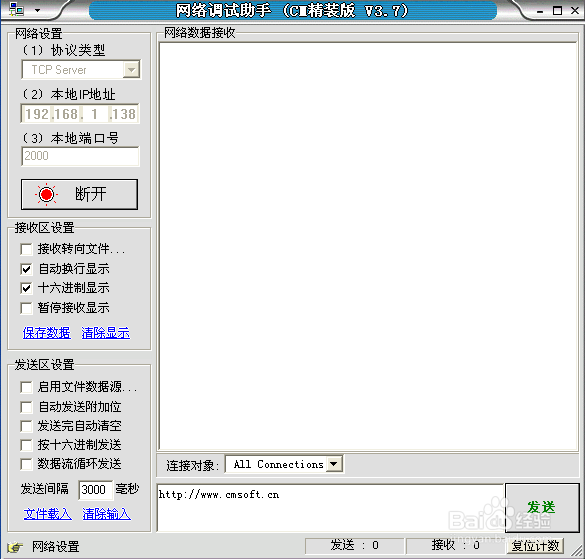

显示上线后,我们就可以给DTU发送数据。在这里我们是用网络调试工具发数据的。 我们打开网络调试工具波特率选择9600和DTU的一致,之后在网络调试工具写入相应的数据就可以了。如图

工业级GPRS、CDMA DTU功能说明及使用配置手册

接口及引脚定义

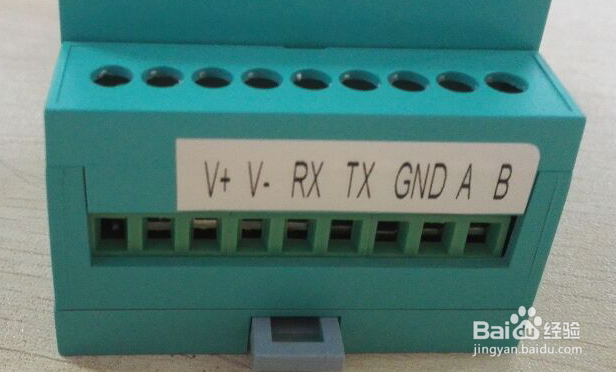

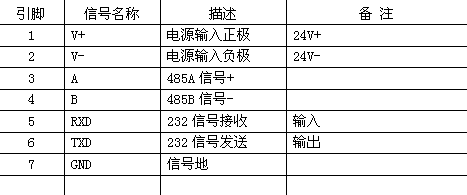

 ●DTU模块各引脚的定义如下表所示:

ont-size:14px;mso-font-kerning:1px;" >网络参数”选项卡的“数据中心0”处写入上面查到的公网IP地址,在“中心端口0”处写入2000,如9所示,之后我们用鼠标左键单击“设置参数”按钮.

工业级GPRS、CDMA DTU功能说明及使用配置手册

工业级GPRS、CDMA DTU功能说明及使用配置手册

附件:

在设置参数时设备同时也支持短信设置参数,具体设置方法参考短信设置参数说明书。如果有需求可提供短信说明书。
