光纤跳线的分类及在40G/100G网络的中运用

1、MPO光纤跳线根据不同分类方 光纤跳线根据不同分类方 法，可分为以下几种类型：

按光纤芯数可分为：8芯、12芯、 24芯、48芯、72芯等类型。

2、按传输方式可分为：

单模MPO光纤跳线

多模MPO光纤跳线。

3、按MPO光纤跳线一段有无分 支可分为

MPO主干光纤跳线

MPO分支光纤跳线

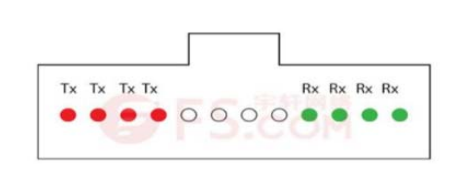

1、40G通常使用12芯MPO/MTP连接器, 在12芯孔中，只用8个芯用来传输和接收信号。 左边的四个芯孔用来发射信号，右边的四芯孔用来接收信号.  这种方法可以利用多个10G通道进行40G传输

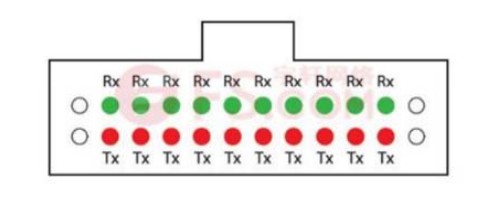

2、100G传输总共需要20根光纤来实现,10根用来发射,10根用来接收.  常使用 常使用2424芯芯MPO/MTP MPO/MTP连接器 连接器.
