creo5.0如何生成CAD文件

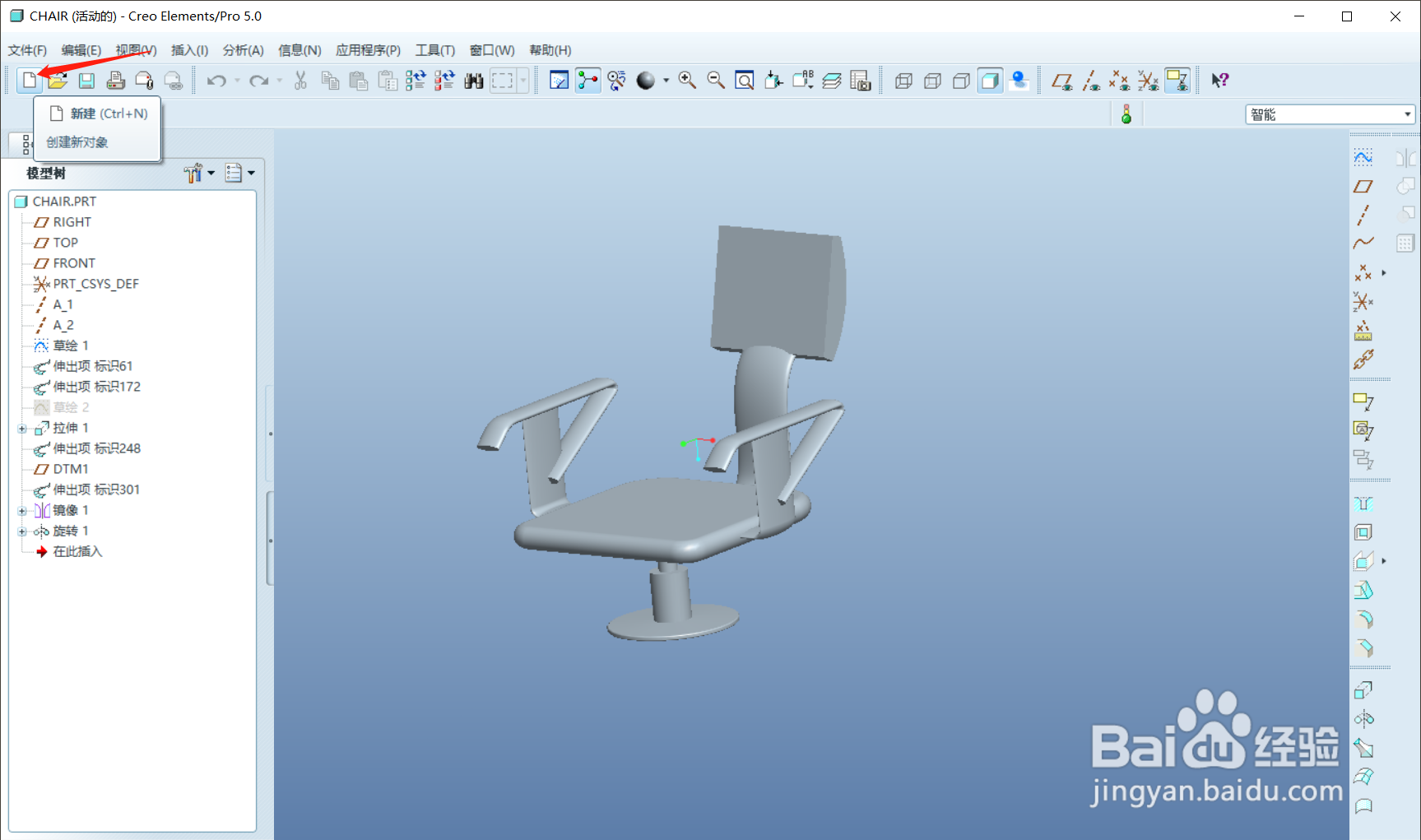

1、步骤1：使用CREO打开目标prt文件，点击工具栏的新建按钮，或者点击菜单栏的“文件”->“新建”。

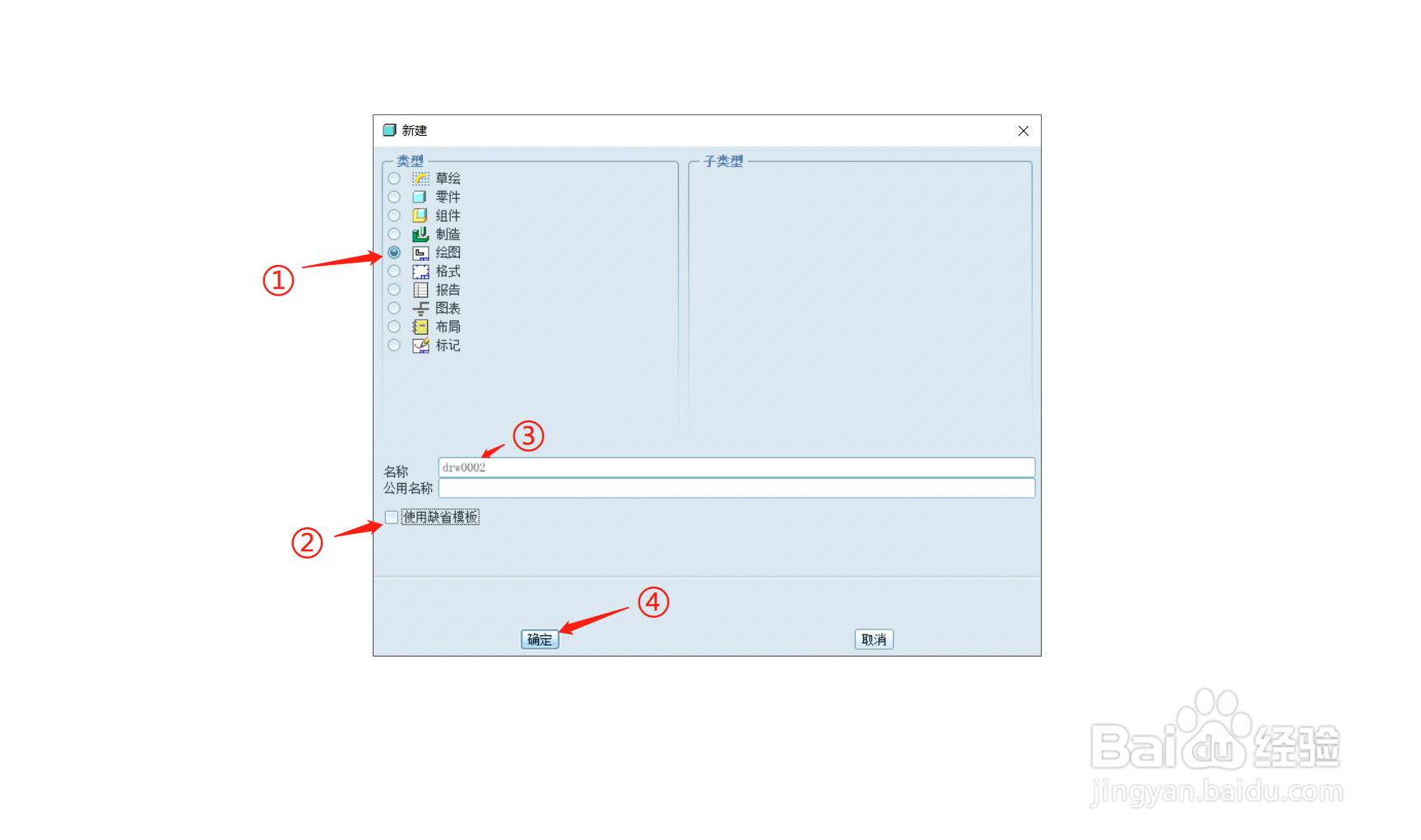

2、步骤2：选择“绘图”，输入目标名称，取消“使用默认缺省模板”勾选，最后点击“确定”。

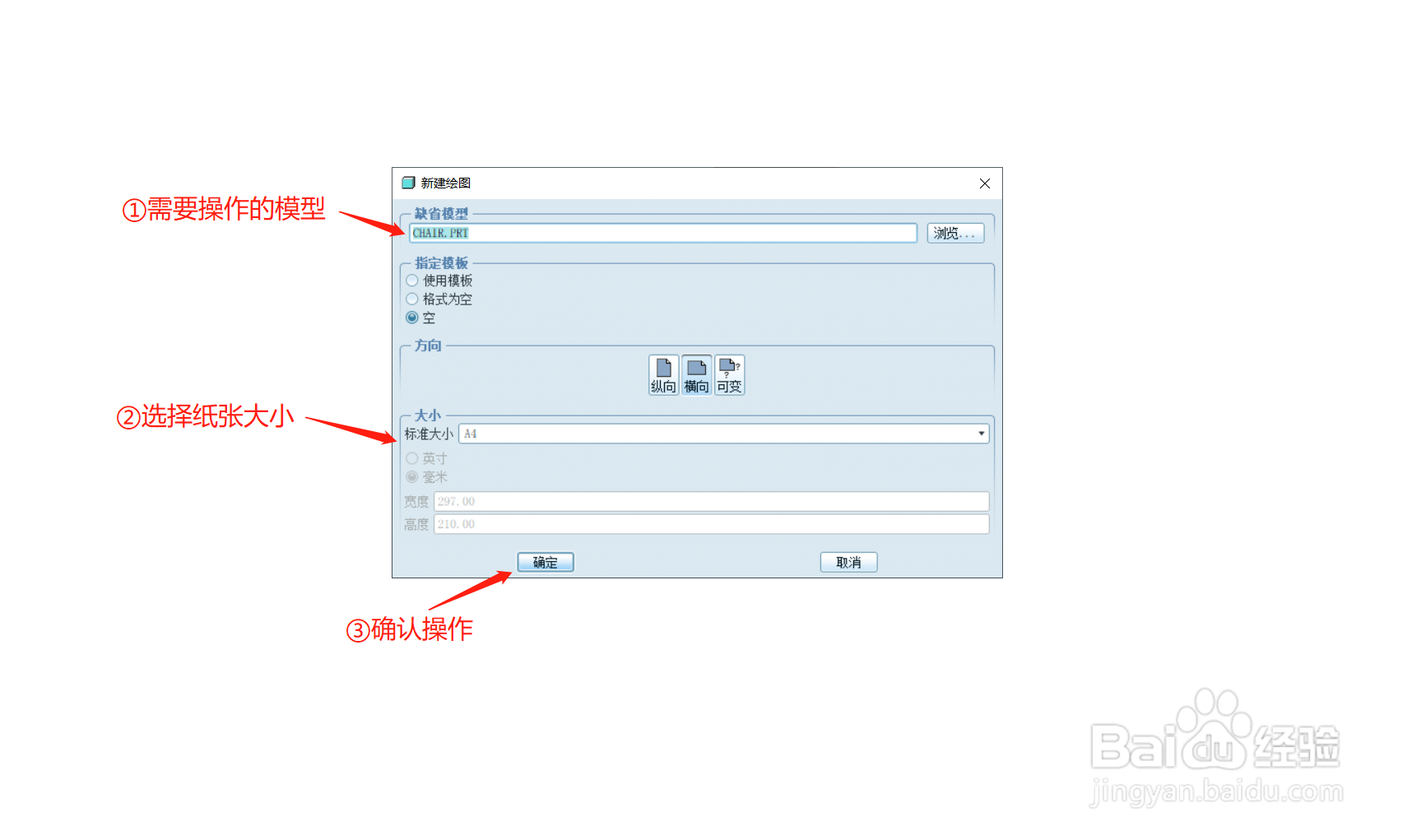

3、步骤3：确认“缺省模型”，选择“标准大小”，点击“确认”。

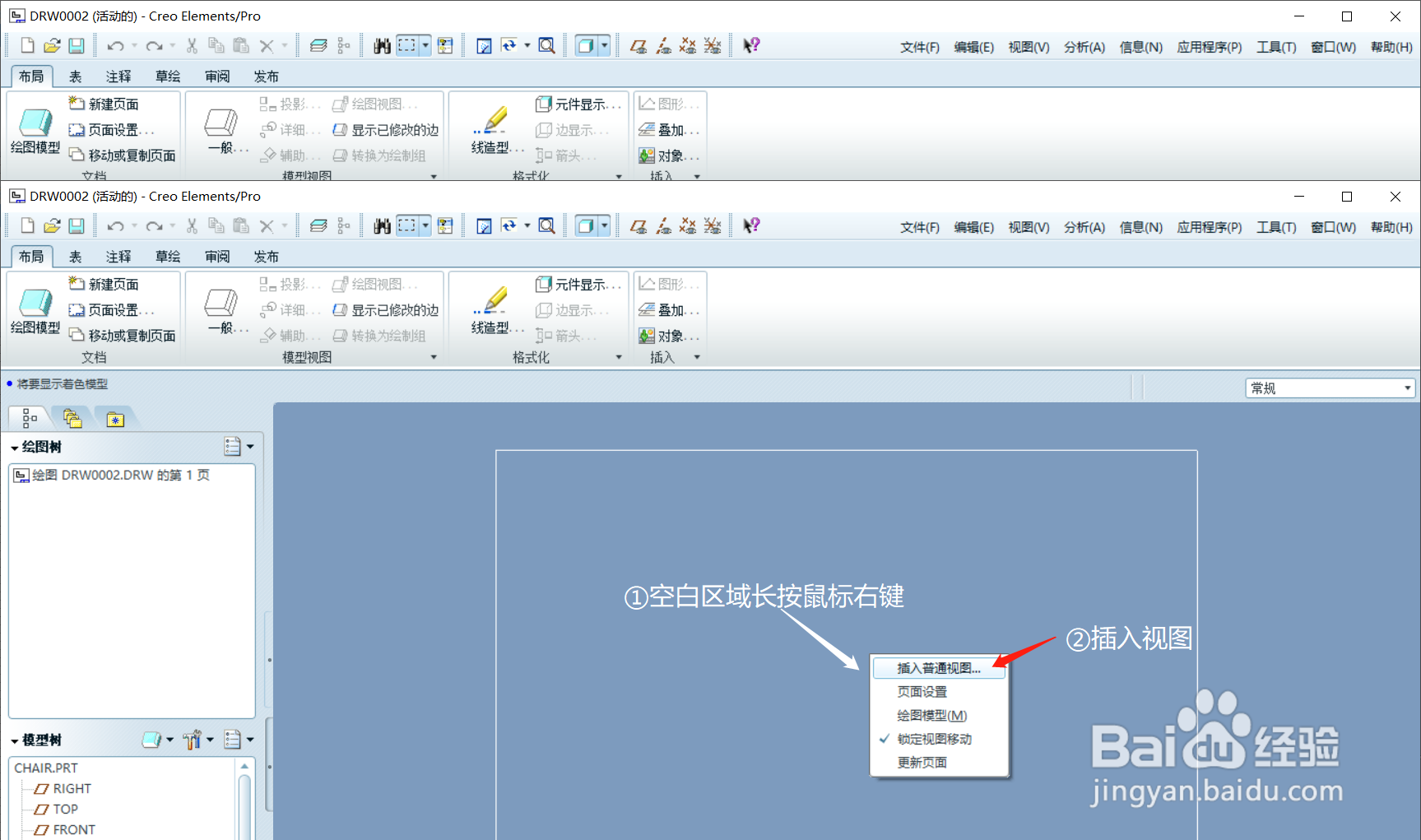

4、步骤4：接下来软件切换到新的窗口，在空白区域长按鼠标右键，点击“插入普通视图”。

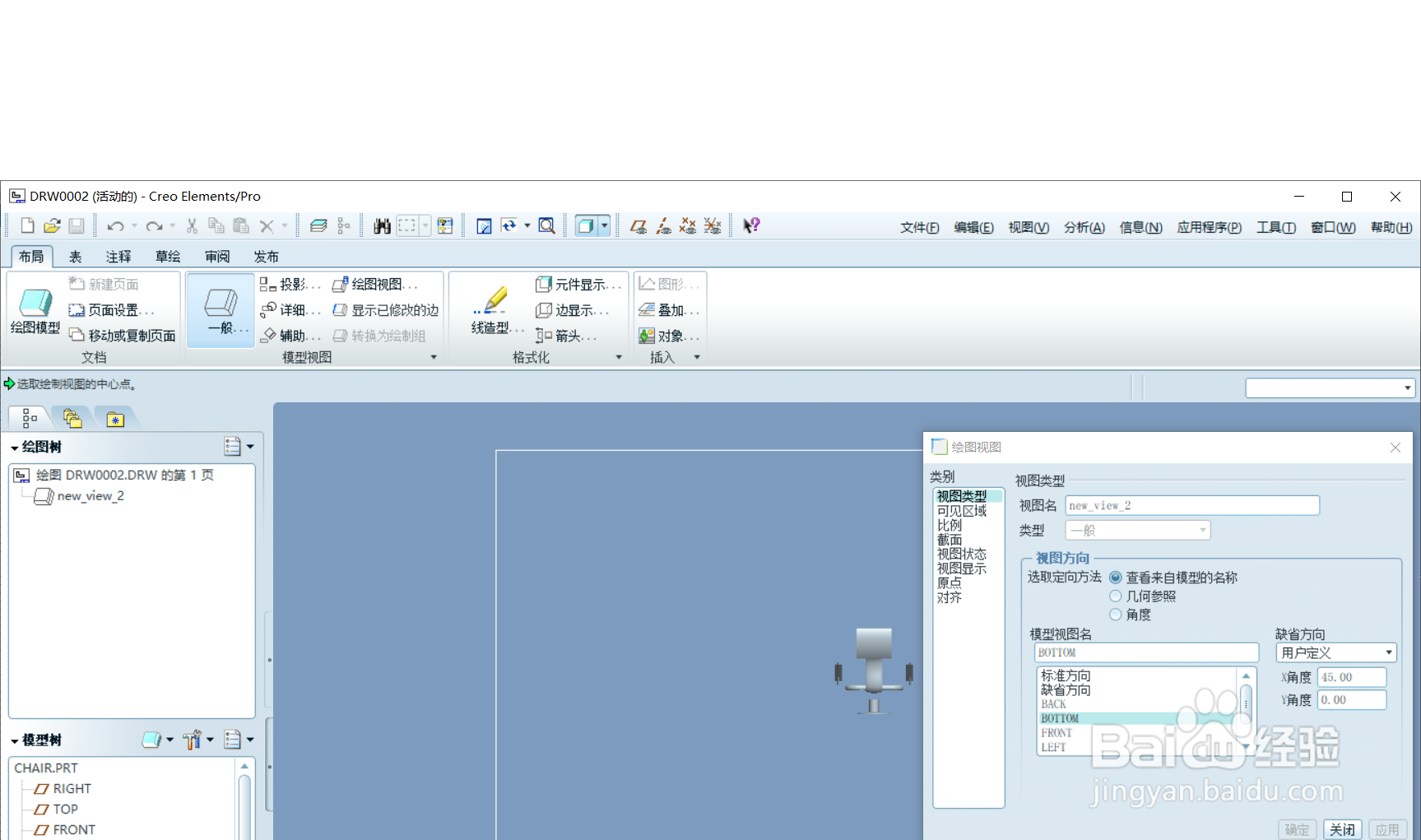

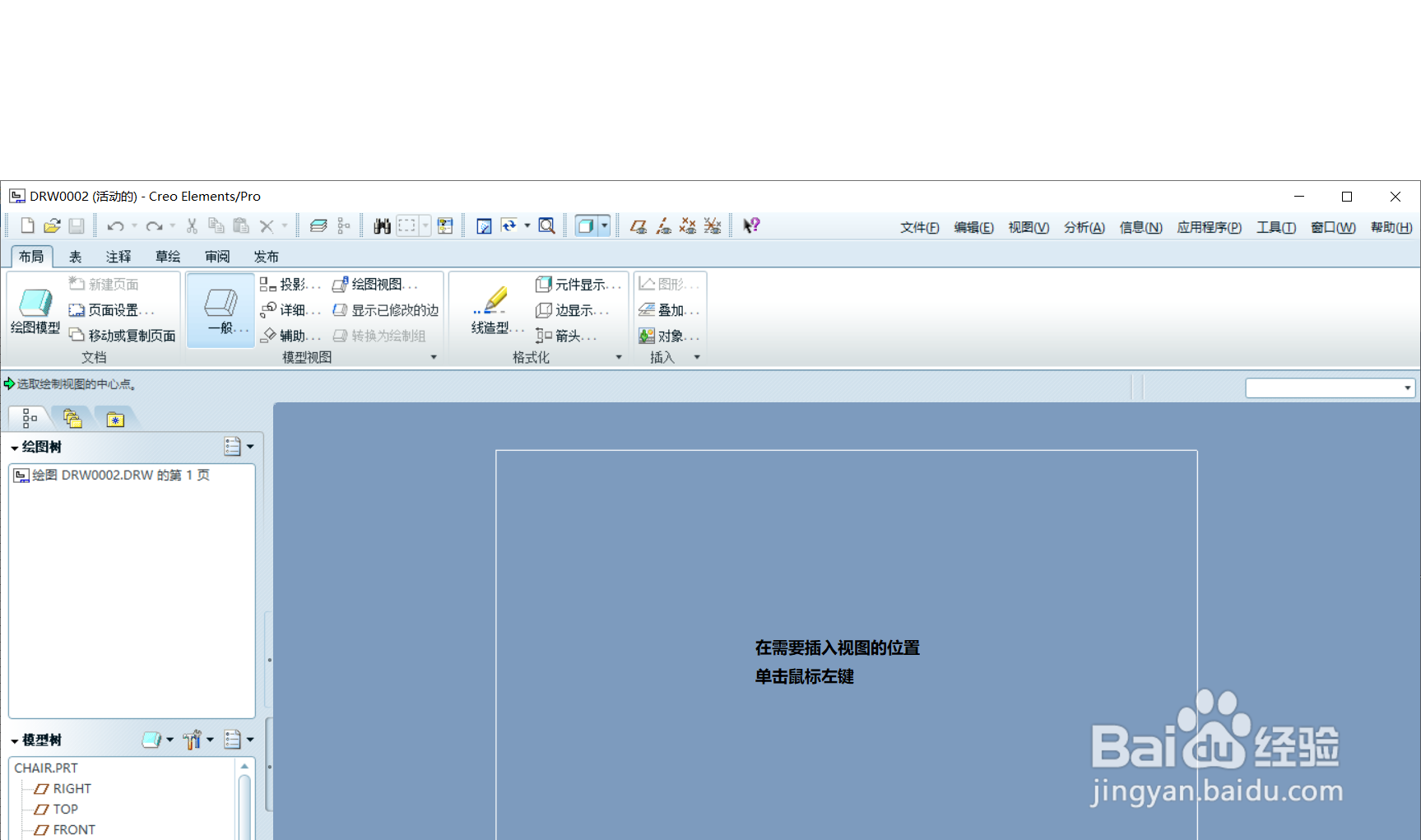

5、步骤5：此时窗口什么都没有，在需要插入视图的位置单击鼠标左键。

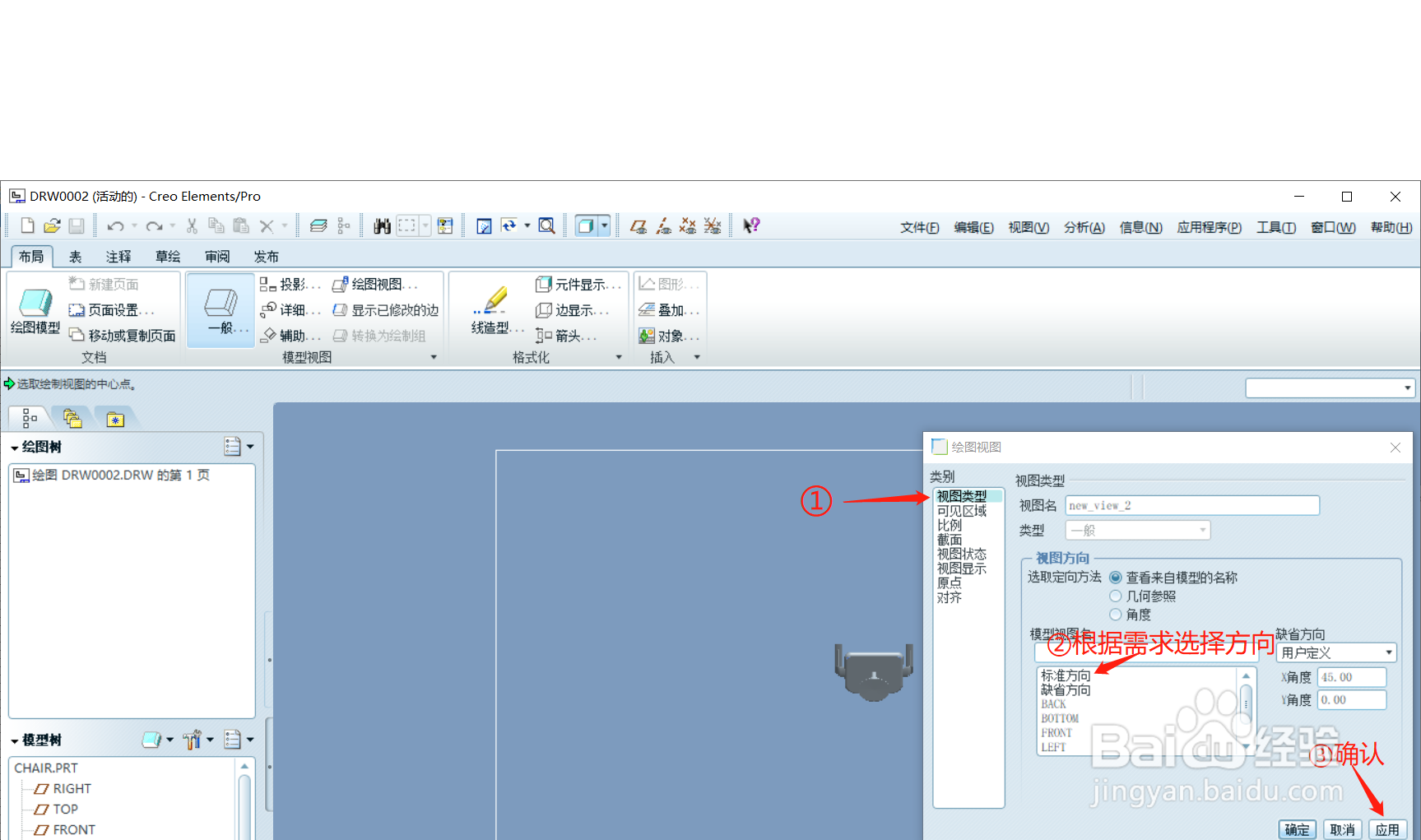

6、步骤6：软件弹出“绘图视图”对话框，首先切换到“视图类型”，选择需要的视图方向，点击“应用”。

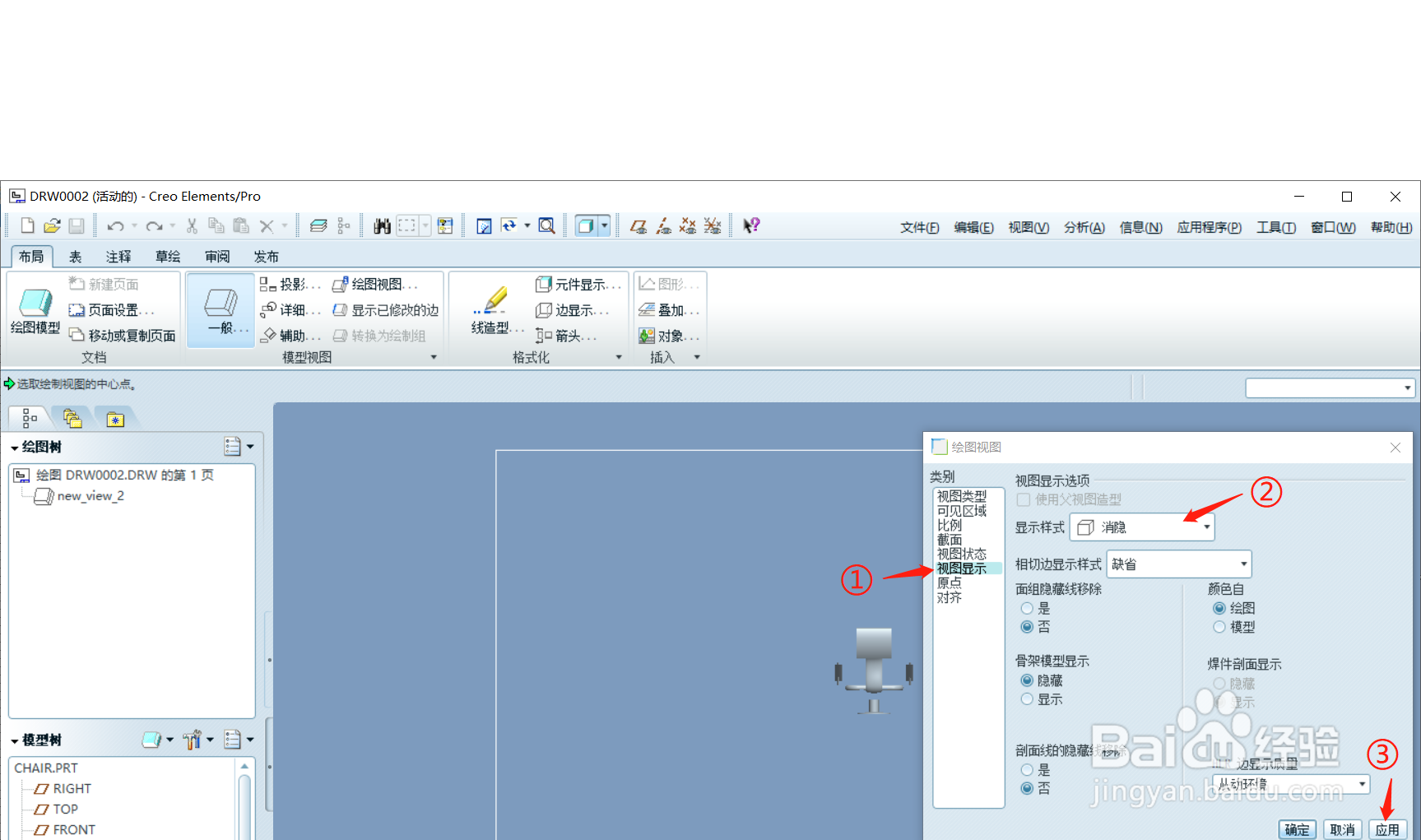

7、步骤7：默认情况模型是被着色的，而一般二维图只有线条，一次需要取消着色，切换至“视图显示”，在“显示样式”右侧下拉框选择“消隐”，然后点击“应用”。

8、步骤8：如果模型和纸张比例不匹配则还需要修改比例，可切换至“比例”，然后根据需求选择，然后点击“应用”。在所有设置完成后可以点击“确认”或者点击对话框右侧的“X”关闭“绘图视图”。

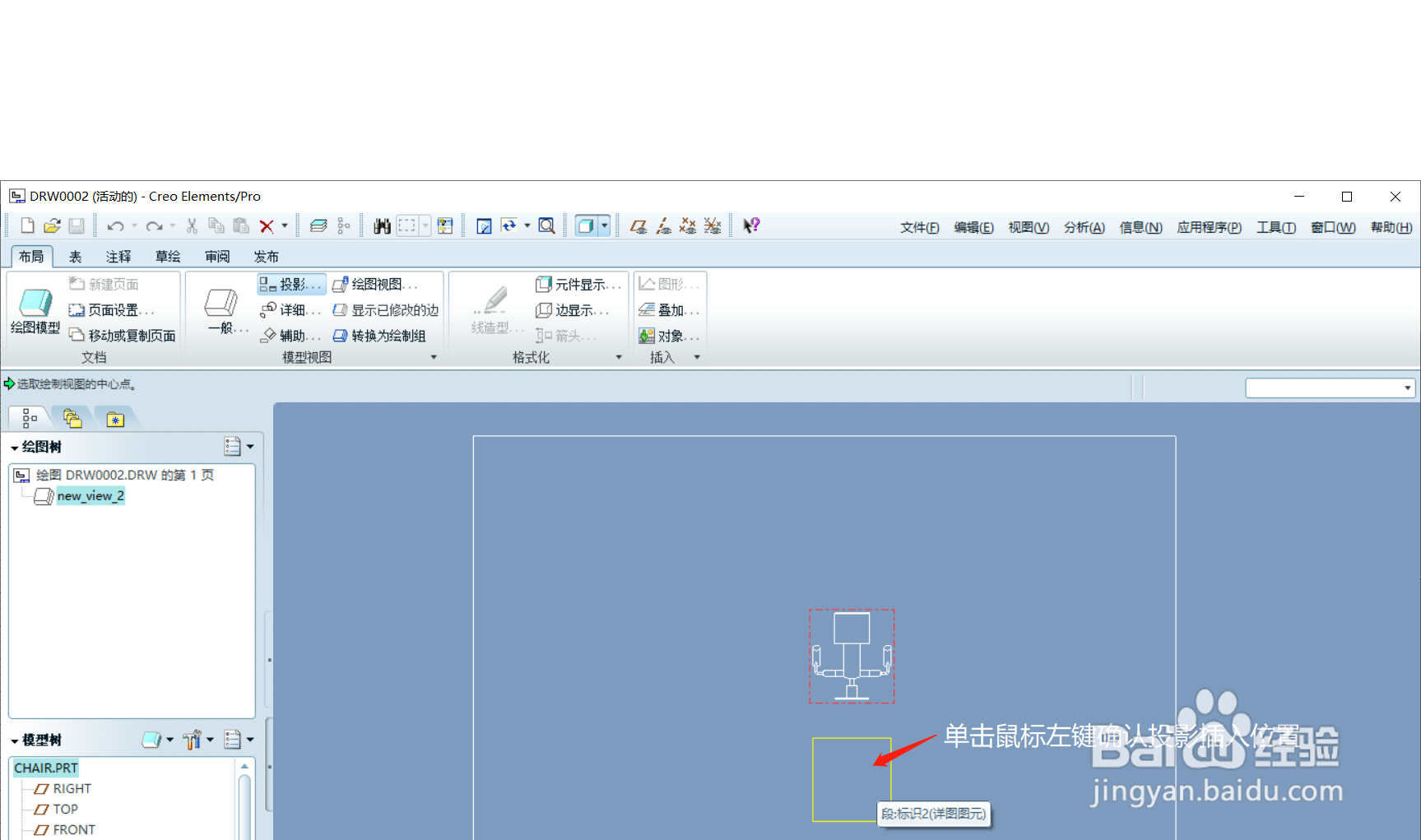

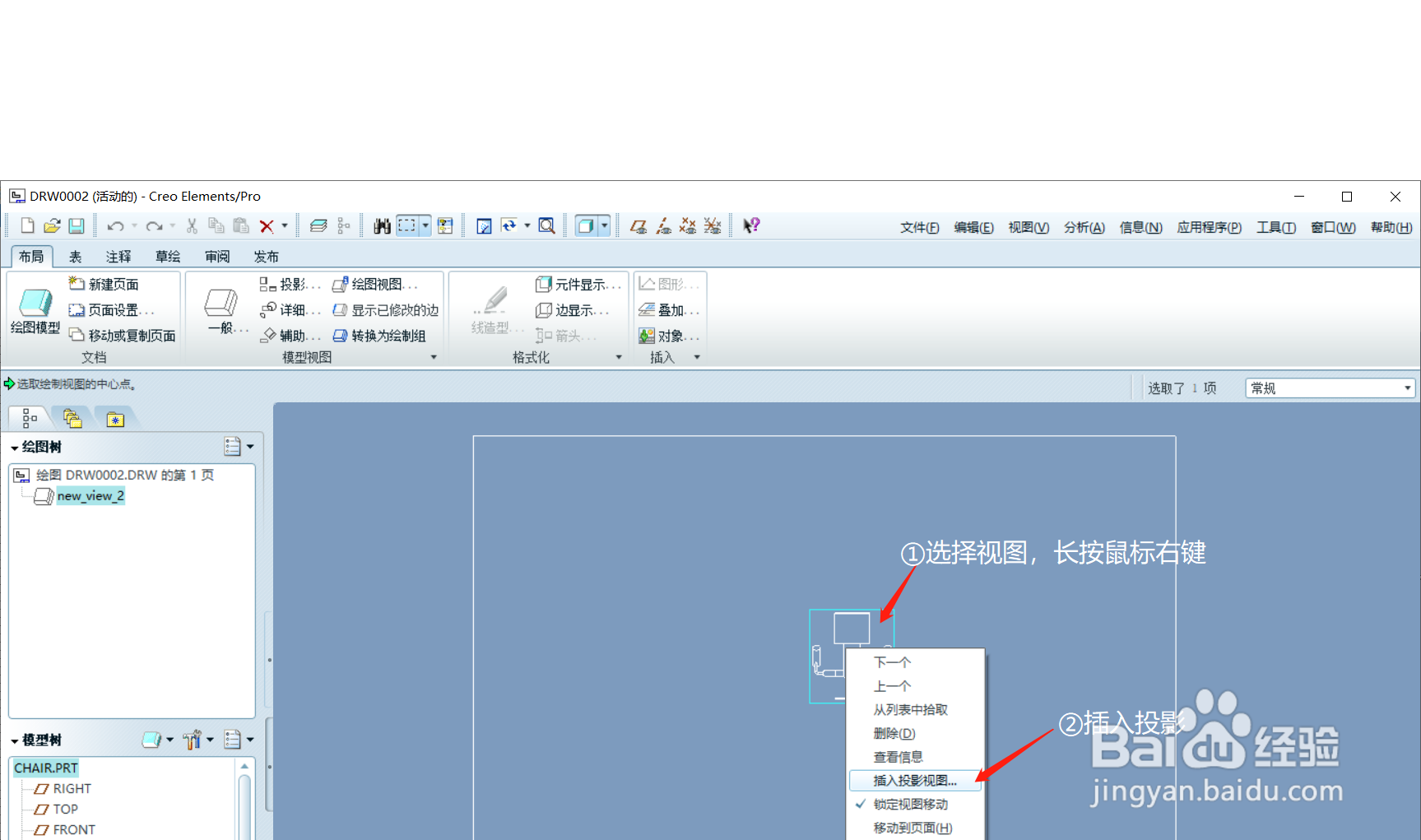

9、步骤9：二维视图需要通过多个投影表达模型的立体效果，选择视图，同时长按鼠标右键，选择“插入投影视图”。然后软件会在投影位置显示一个带色方块，在需要插入投影的位置单击鼠标左键即可在相应位置插入投影。

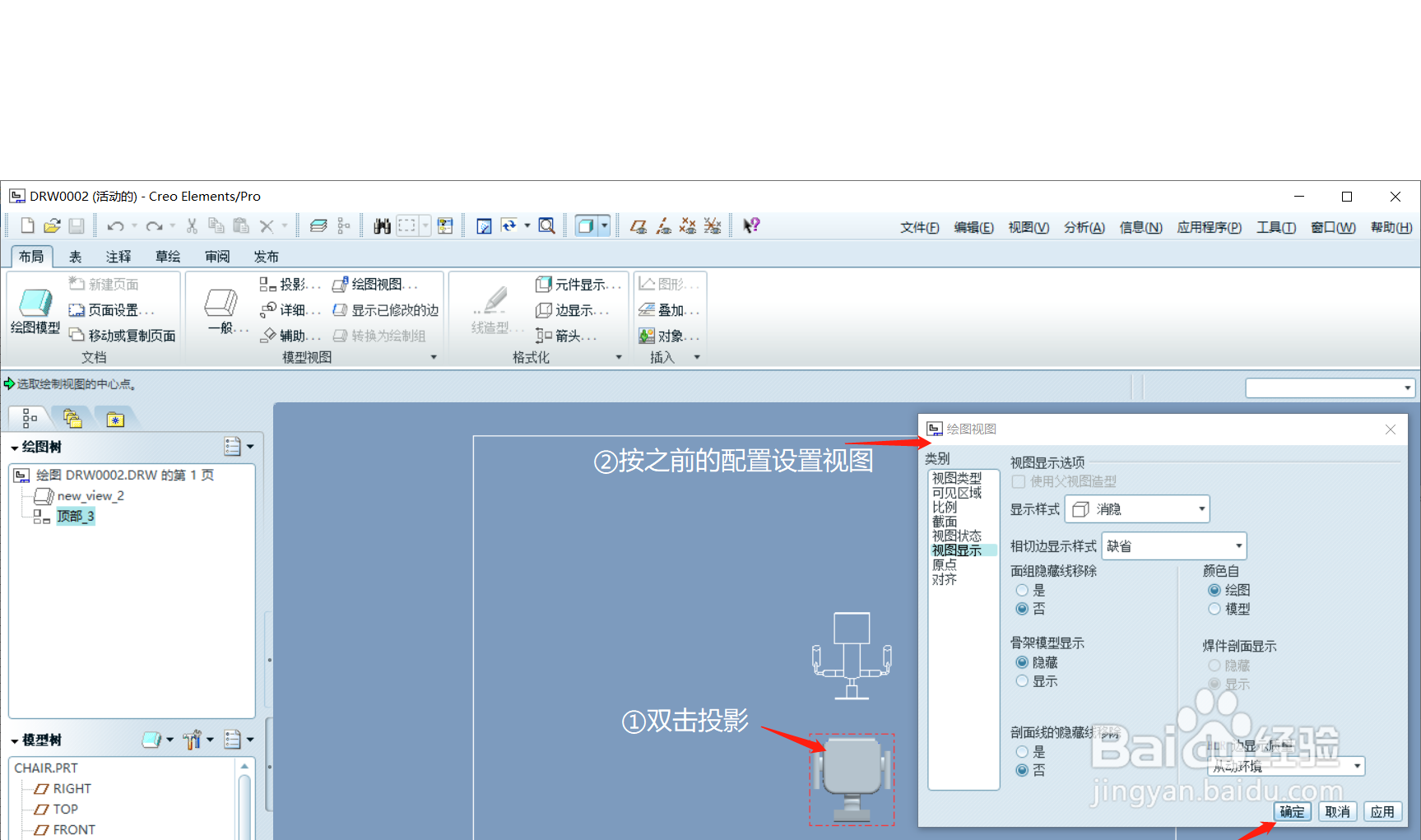

10、步骤10：默认的投影也是有着色的，可双击投影，然后按之前的步骤设置。

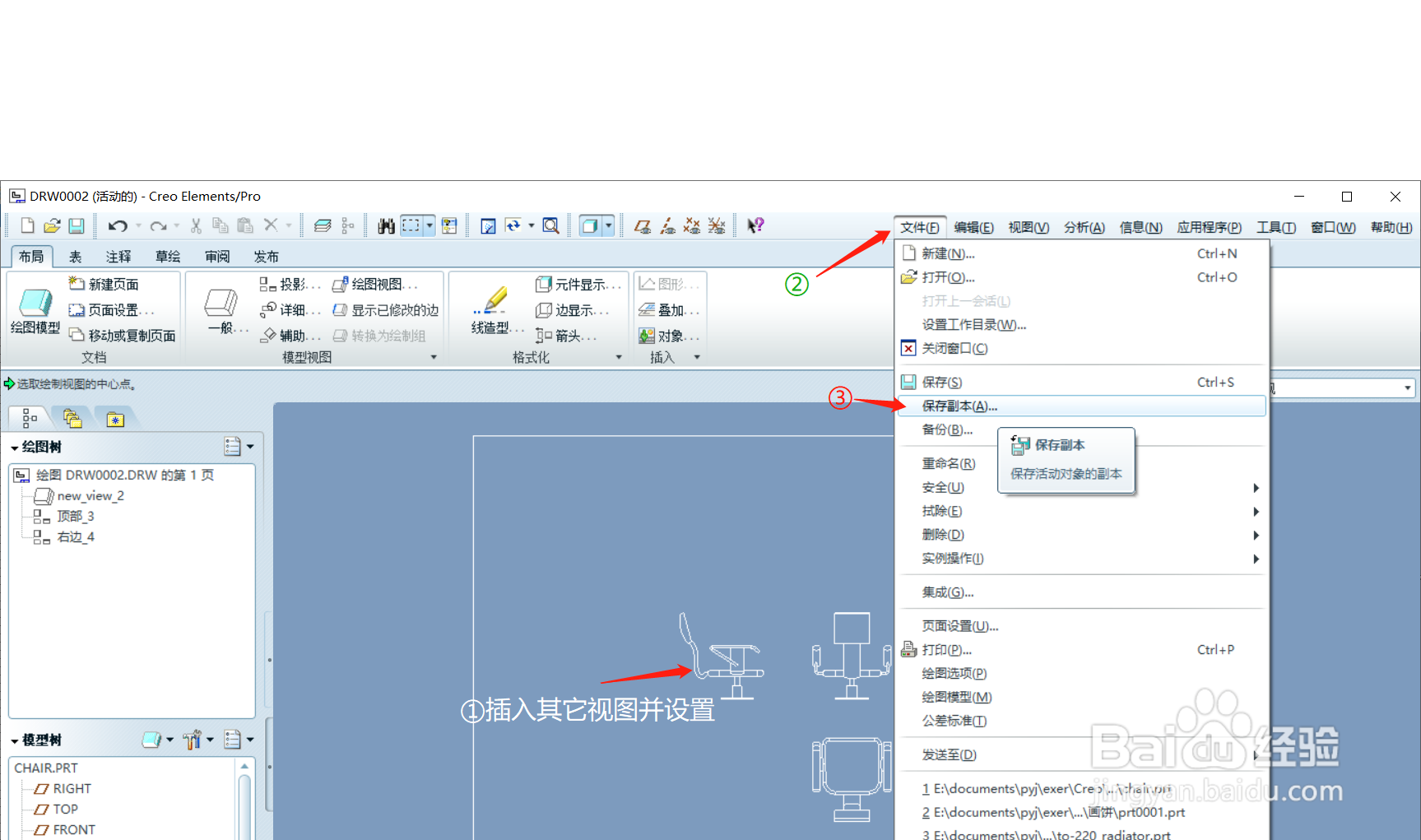

11、步骤11：当所有投影插入完毕后，可点击菜单栏的“文件”->“保存副本”，准备保存文件。

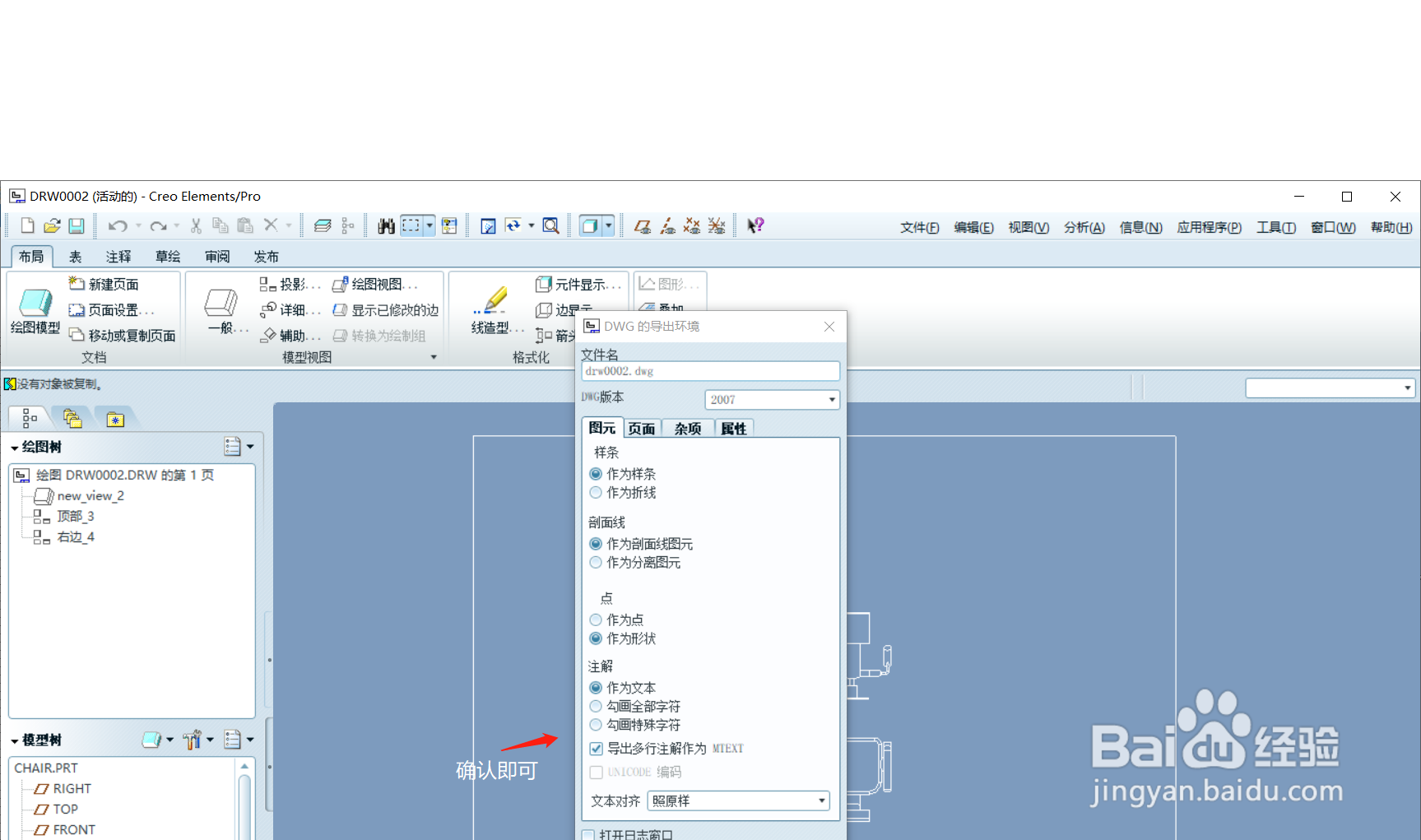

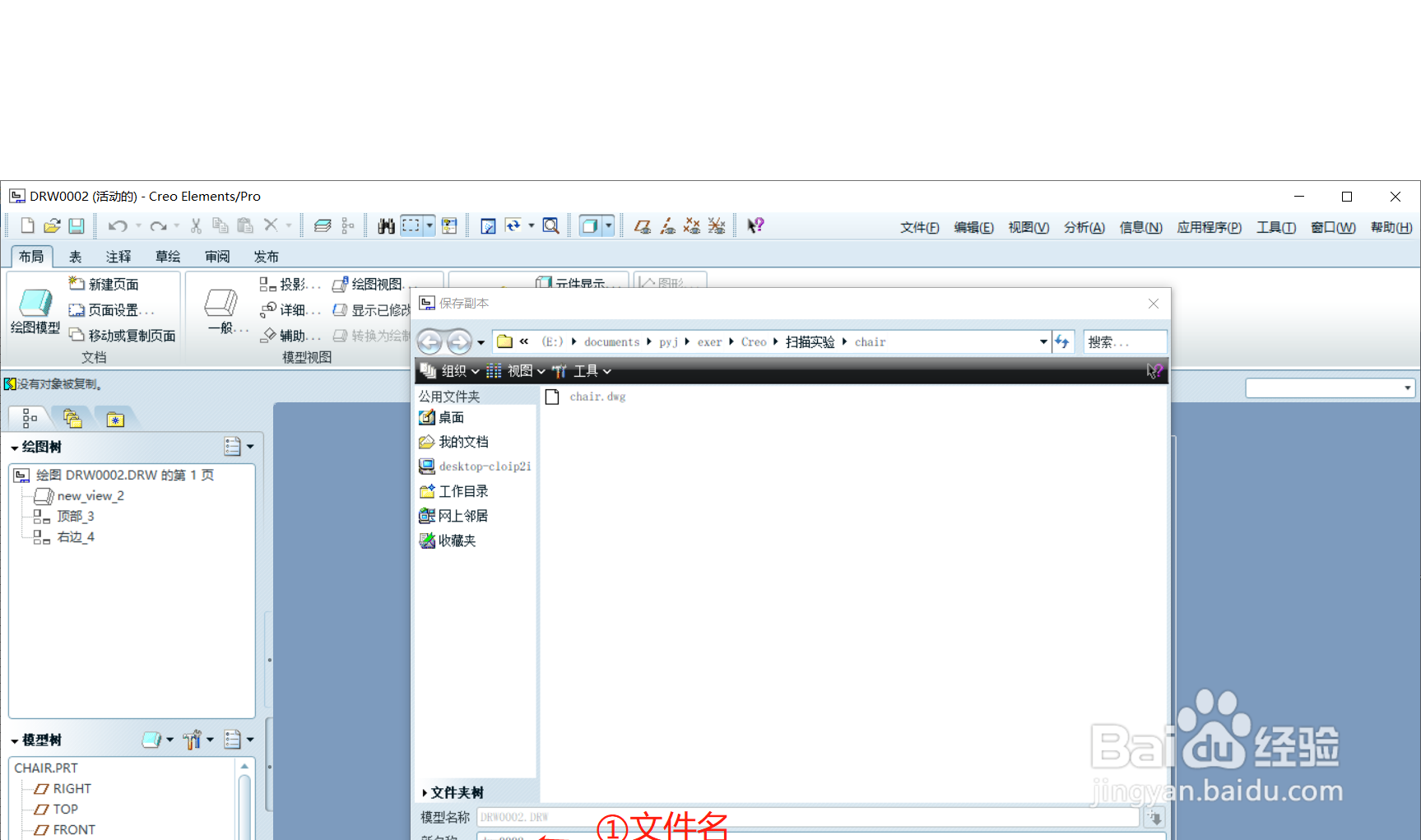

12、步骤12：在“保存副本”对话框输入目标文件名，选择扩展名为DWG，后面直接确认即可。

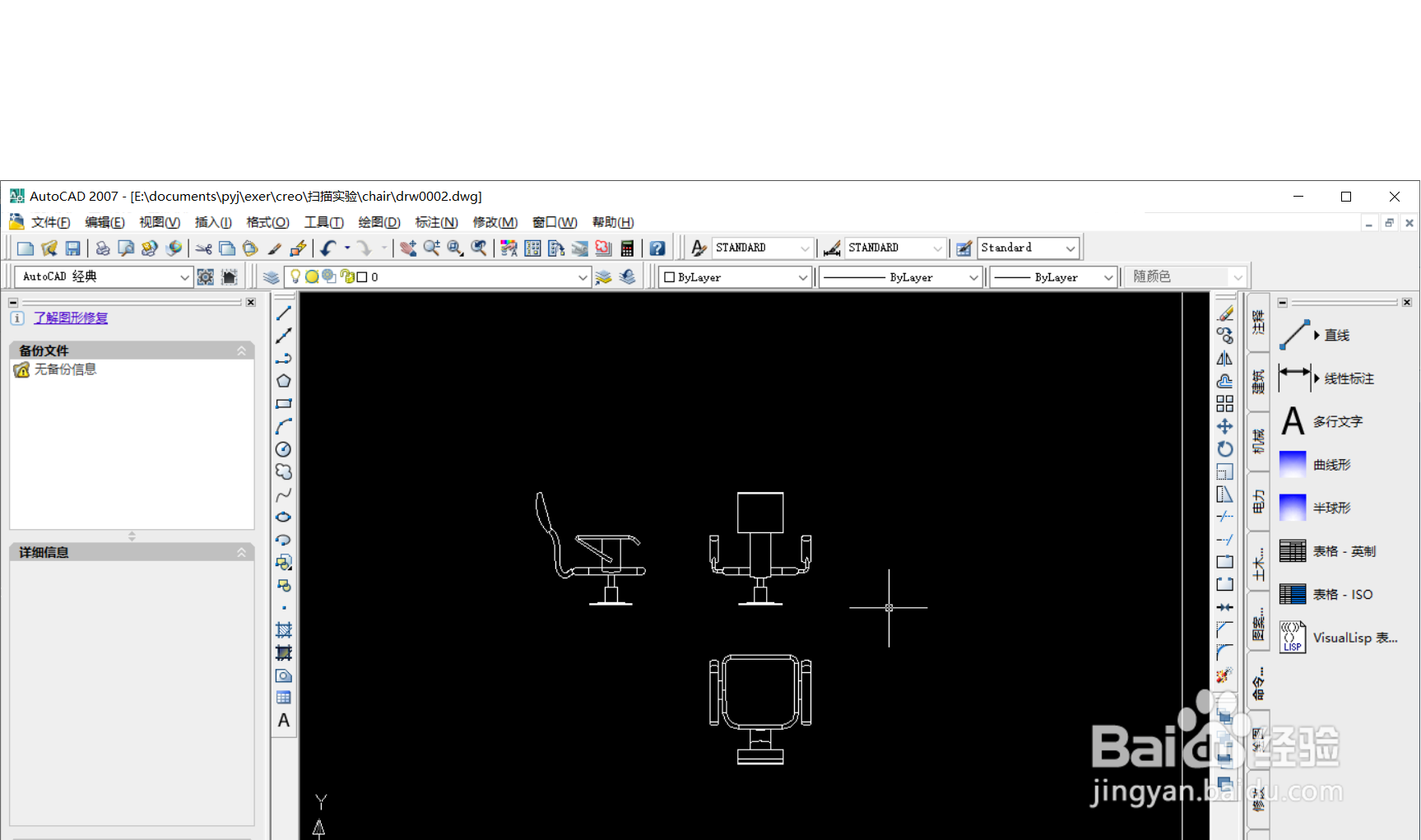

13、副本保存完毕，切换至目标目录，使用CAD打开，效果如下。
