钣金的绘制(Solidworks)：[5]镜向钣金折弯

2025-09-27 03:57:52

在这个操作中当镜向钣金零件时,许多折弯也同时被镜向。

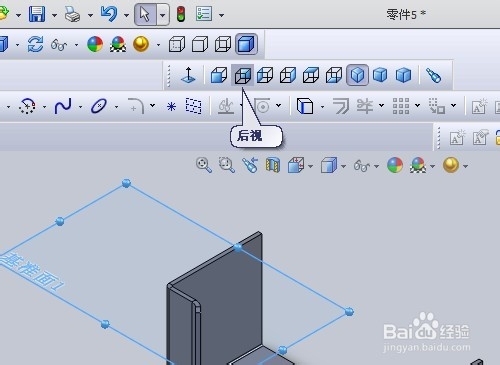

在“标准视图工具栏”上单击“后视”。

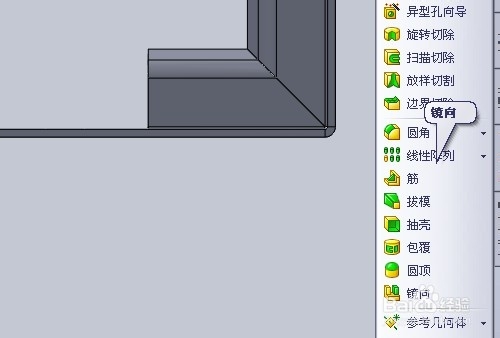

在“特征工具栏”上单击“镜向”。

钣金的绘制(Solidworks)：[5]镜向钣金折弯

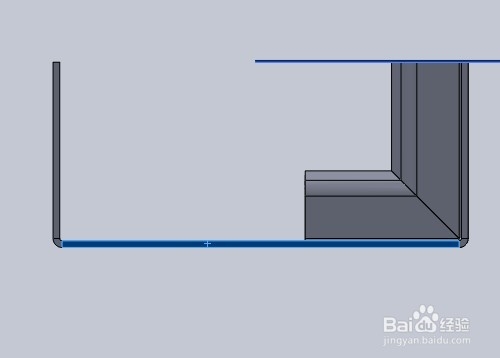

如图所示,为镜“向面/基准面”选择一个背面平面。

钣金的绘制(Solidworks)：[5]镜向钣金折弯

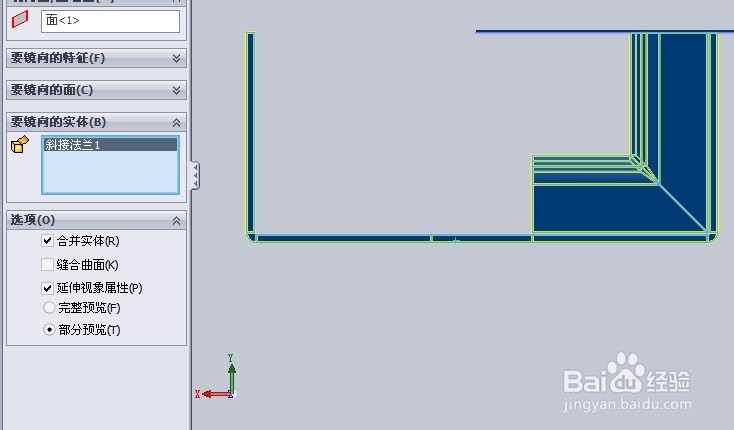

在钣金实体中单击选择“要镜向的实体”。

钣金的绘制(Solidworks)：[5]镜向钣金折弯

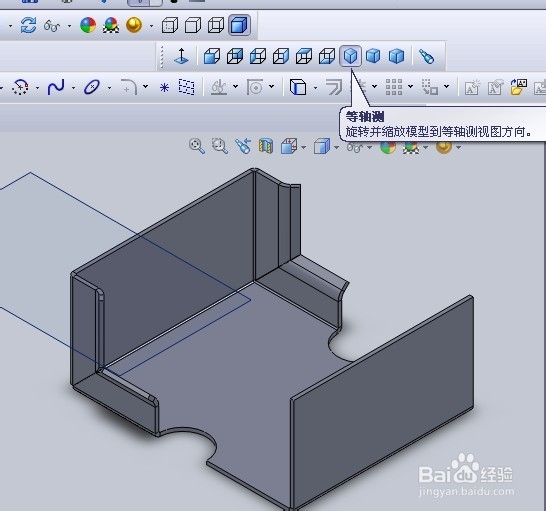

单击确定,然后单击“标准视图工具栏”上的“等轴侧”即可。

钣金的绘制(Solidworks)：[5]镜向钣金折弯
