手把手教你绘制柏拉图

1、鼠标左键双击桌面快捷图标 Excel 2010；

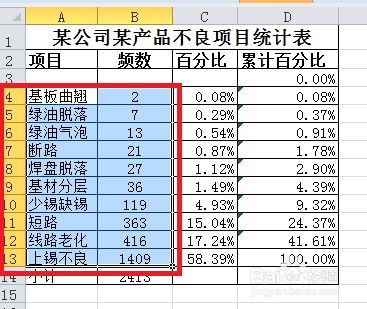

2、根据实际情况按下表格式进行不良统计并绘制“某公司某产品不良项目统计表”（注意：列标和数据区域之间需要空格一行，以便为起始累计百分比0%预留位置）

3、将表格数据按照“频数”降序排列；

1、选择“A4:B13”单元格区域；

2、点击“插入--柱形图--簇状柱形图”；

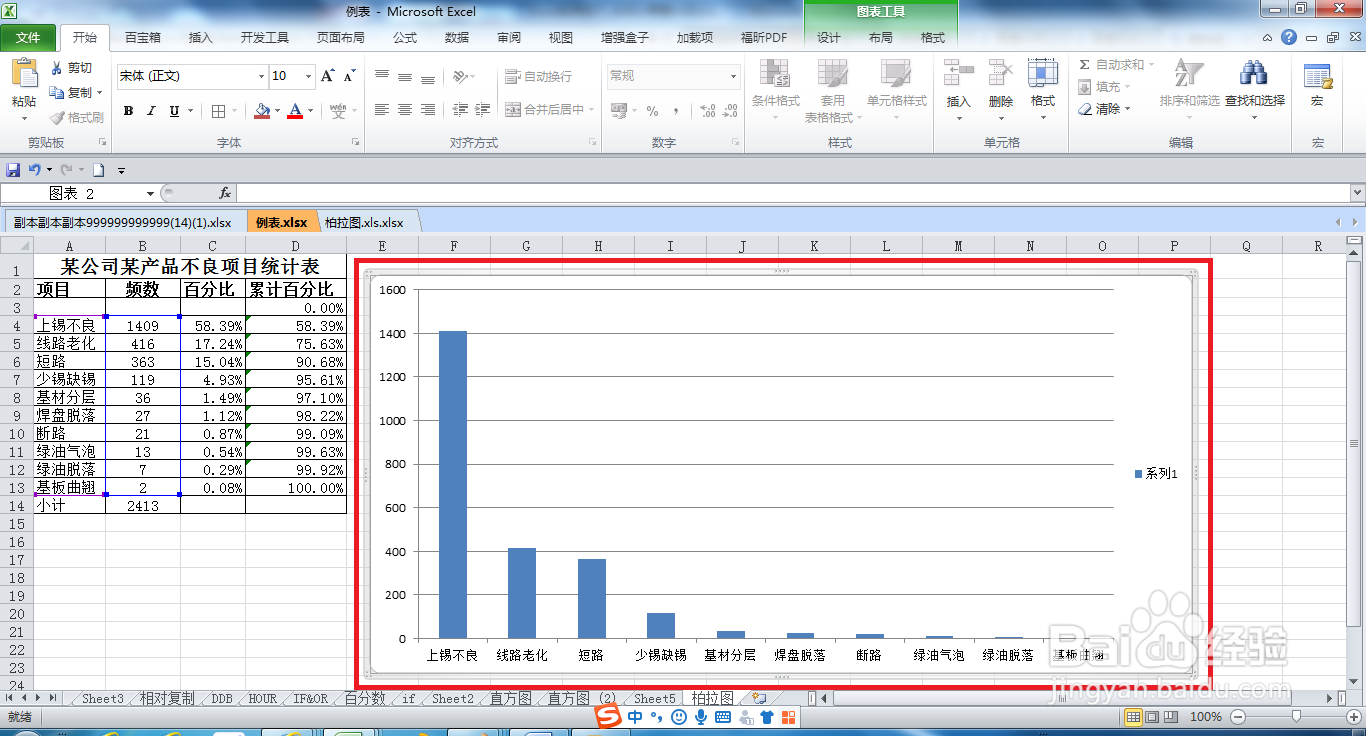

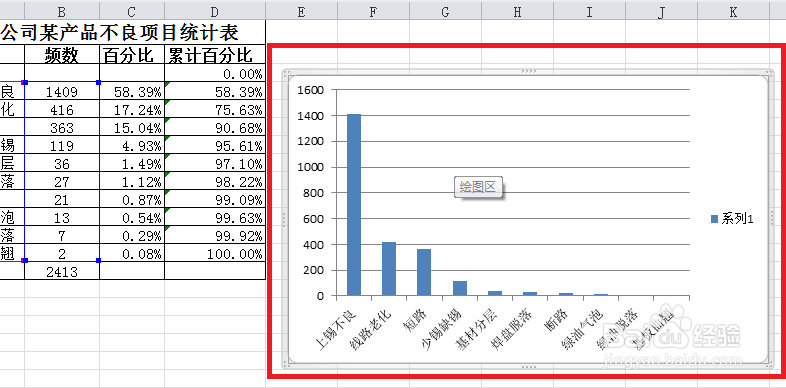

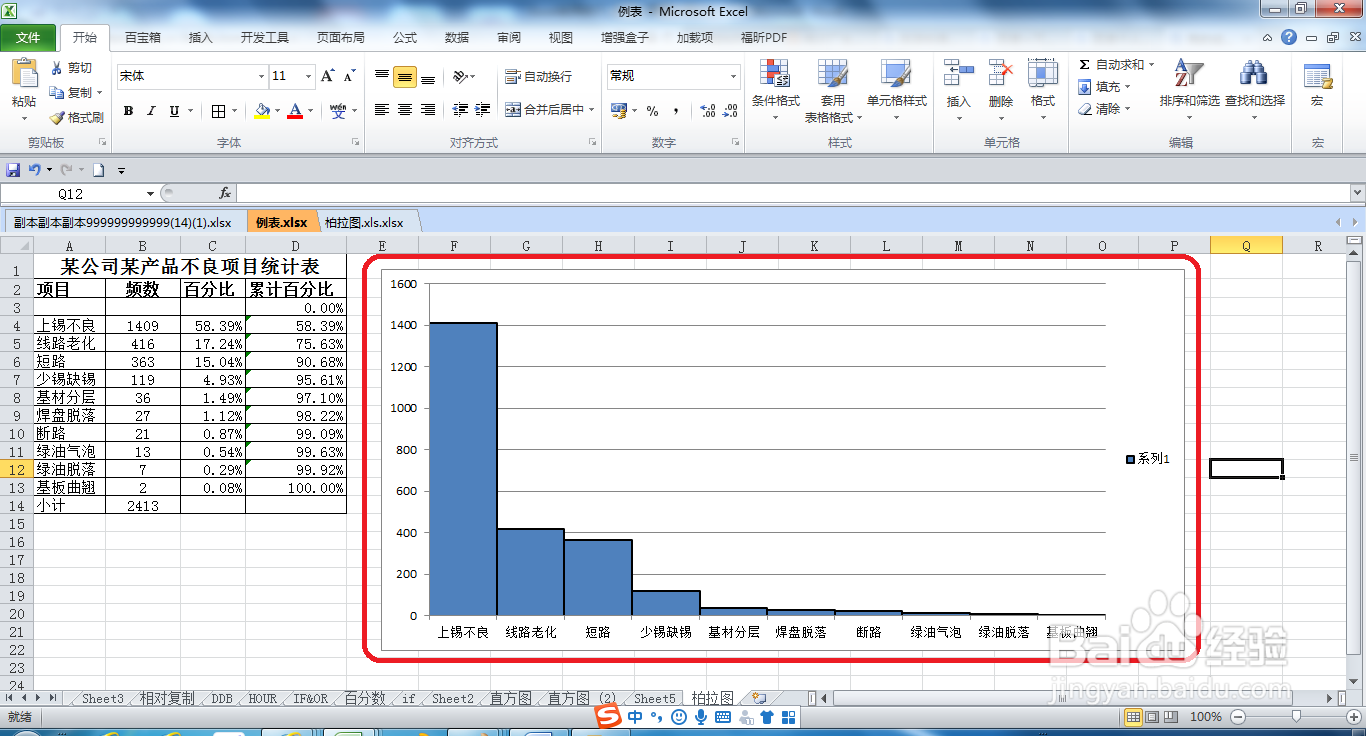

3、工作区将会插入一个柱形图，为了后续制图方便，将柱形图绘图区拉大至适当大小。

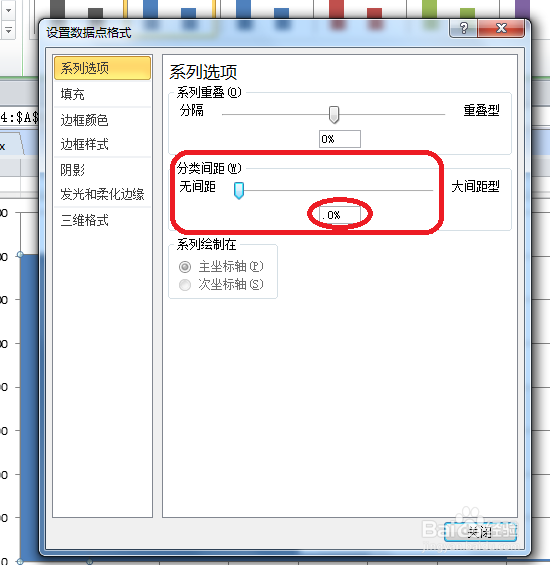

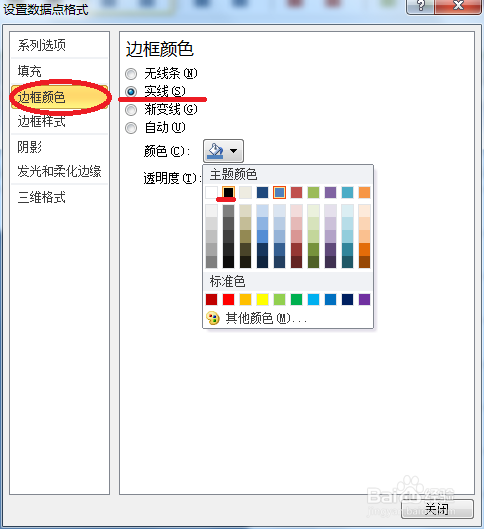

4、鼠标左键双击蓝色柱形图将会弹出“设置数据点格式”对话框，将其中的“分类间距”更改为“0%”，并将柱形图边框颜色更改为黑色；

5、此时，柱形图雏形就已经画好了；

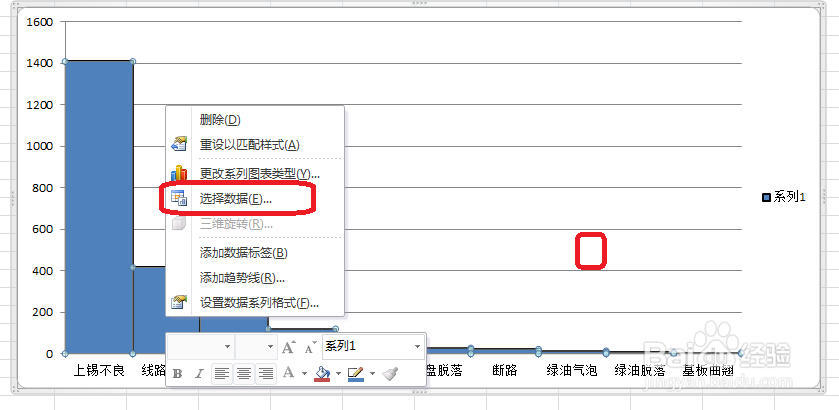

1、右键单击柱形图任一条状区域，并在弹出的快捷菜单中点击“选择区域”；

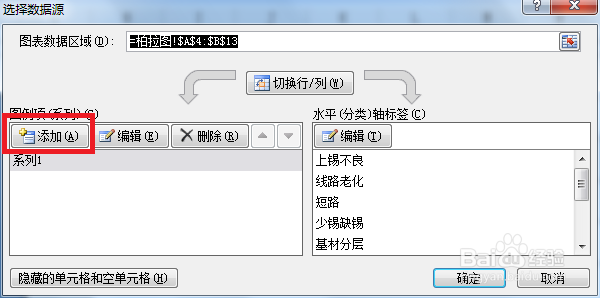

2、在弹出的“选择数据源”对话框中点击“添加”按钮；

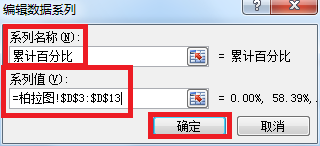

3、在弹出的“编辑数据系列”对话框中，在“系列名称”后面的文本框内输入“累计百分比”或直接引用D2单元格，在“系列名称”后面的文本框内输入“$D$3:$D$13”或直接引用单元格数据区域，最后点击“确定”按钮；

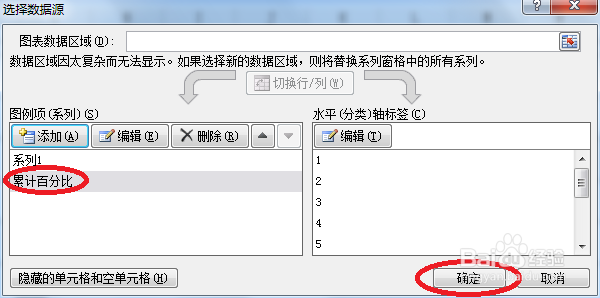

4、再次返回“选择数据源”对话框中，选择“累计百分比”，点击“确定”按钮；

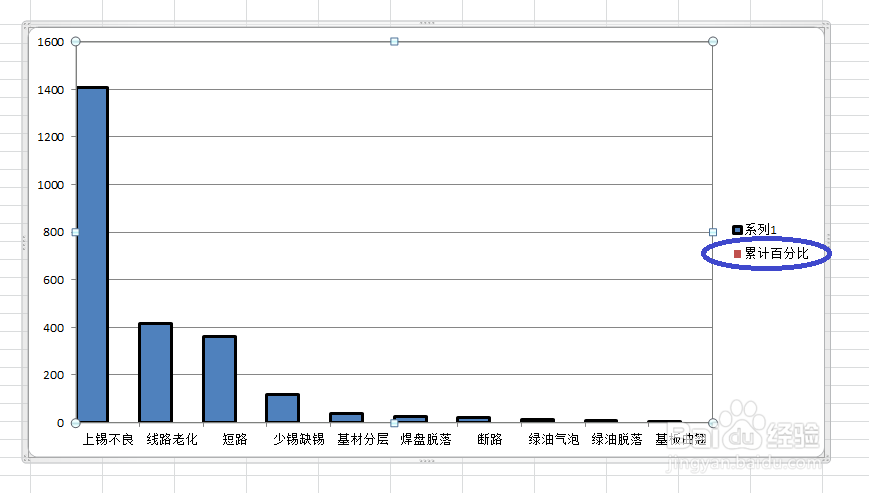

5、界面中将会增加“累计百分比”系列，由于数据比较小，在图上肉眼几乎看不出来。

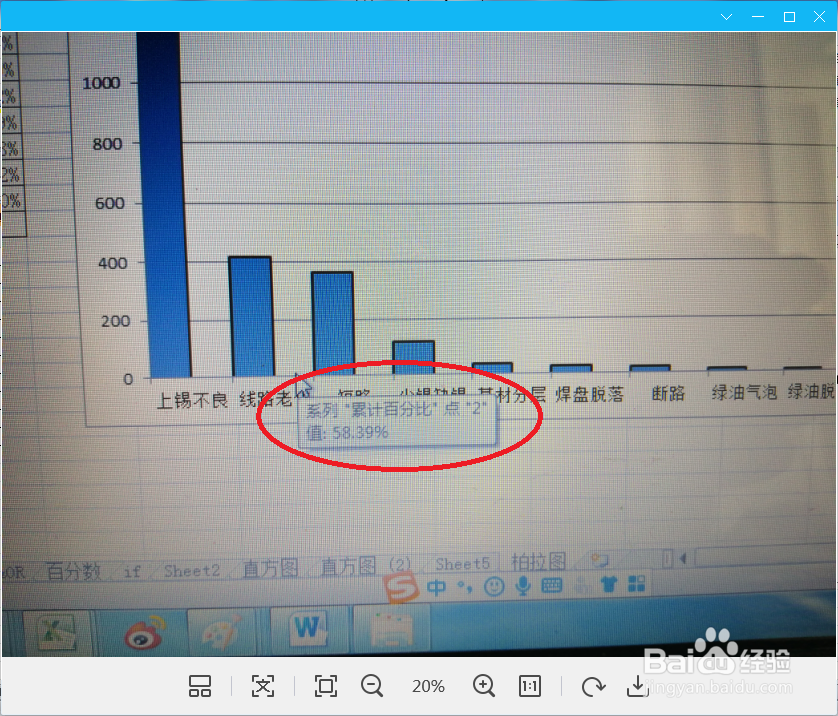

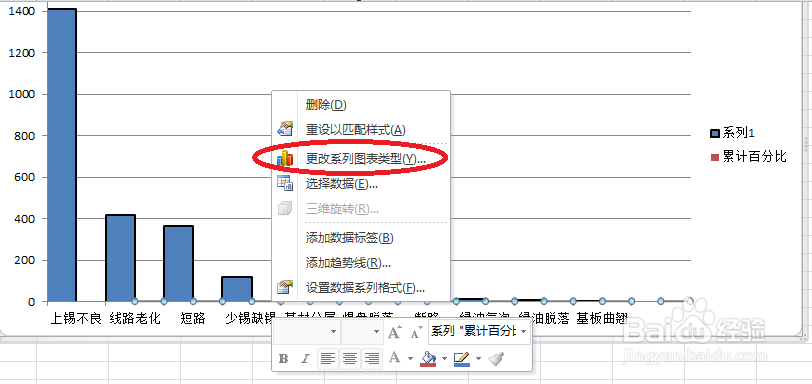

1、将鼠标慢慢靠近主横坐标附近，当界面中出现“系列‘累计百分比’点‘X’....”字样时，单击鼠标右键选中“累计百分比”系列，并在弹出的快捷菜单中选择“更改图表系列类型”；

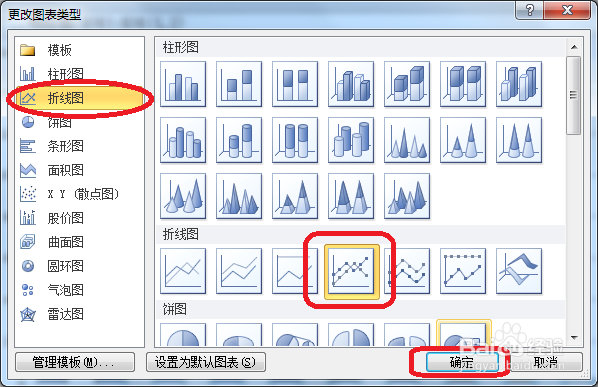

2、在弹出的“更改图表类型”对话框中，点击“折线图--带数据标识的折线图”，点击“确定”按钮；

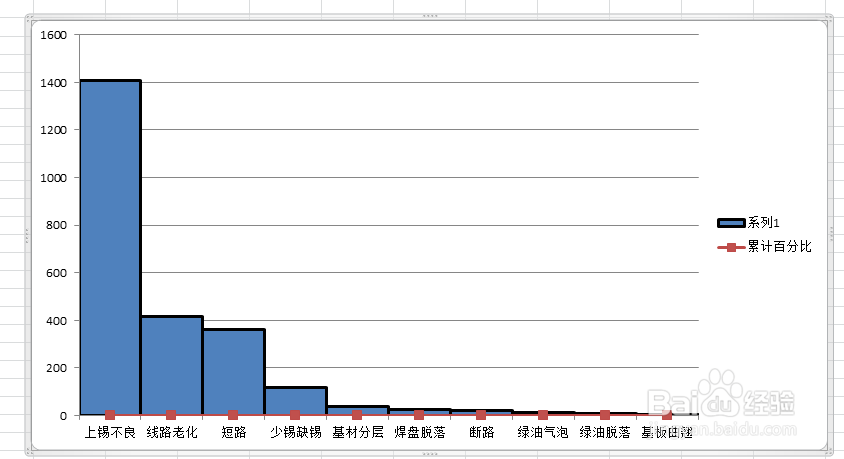

3、此时，图表将变为下图样式；

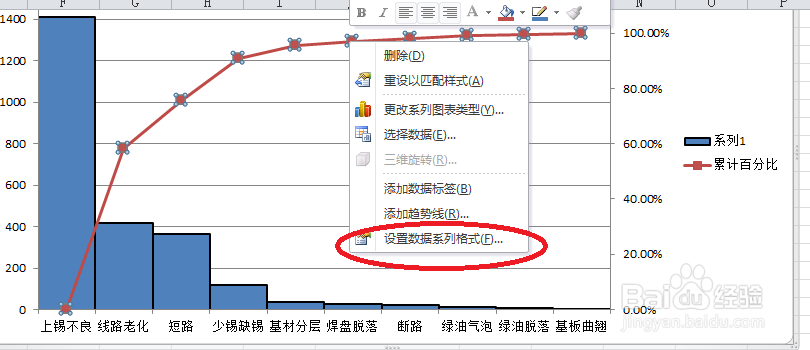

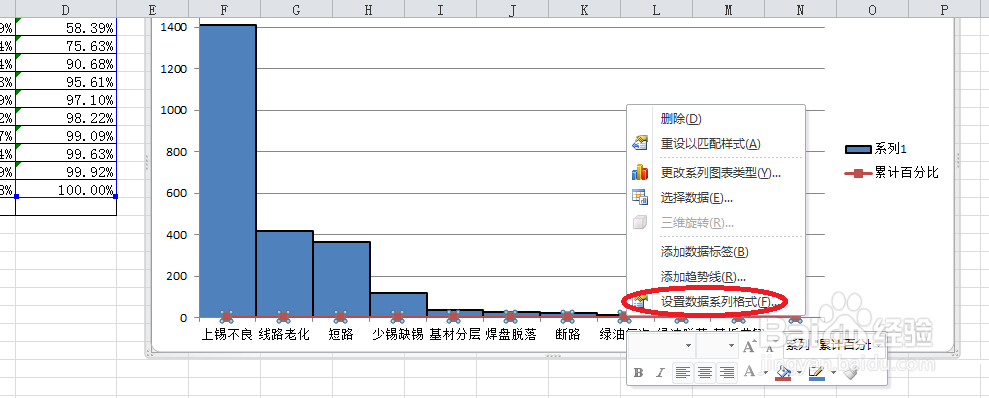

4、鼠标右键单击红色“累计百分比”折线图，并在弹出的快捷菜单中选择“设置数据系统格式”；

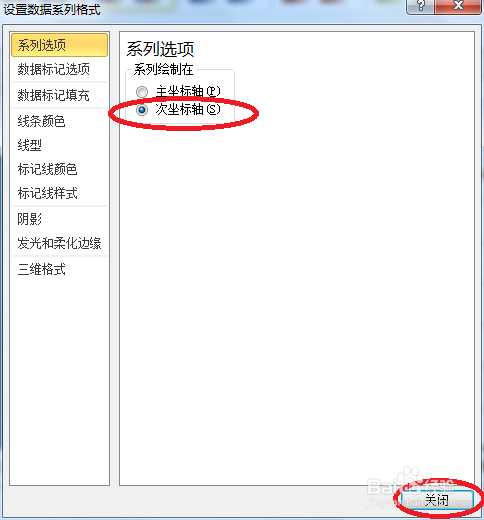

5、在弹出的“设置数据系统格式”对话框中，选择“系列选项--次要坐标轴”；

6、这时，心心念的折线图就这样诞生了，鼠标右键单击累计百分比折线图，并在弹出的快捷菜单中选择“设置数据系统格式”；

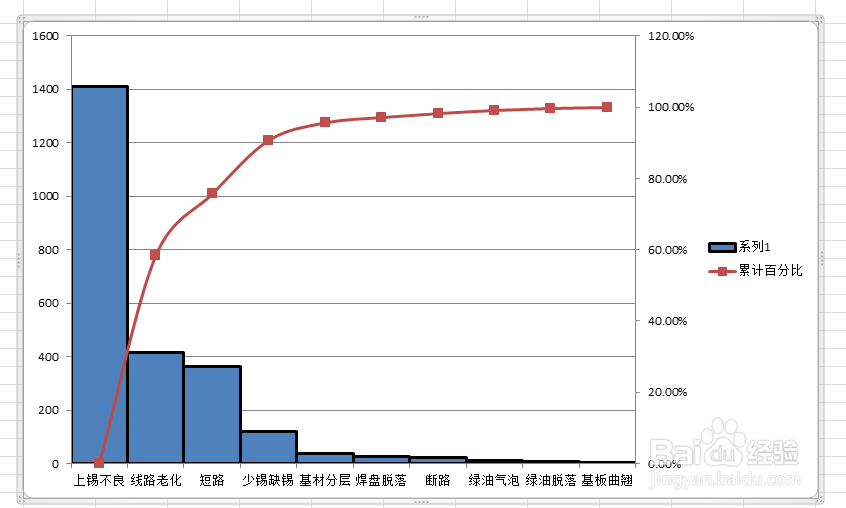

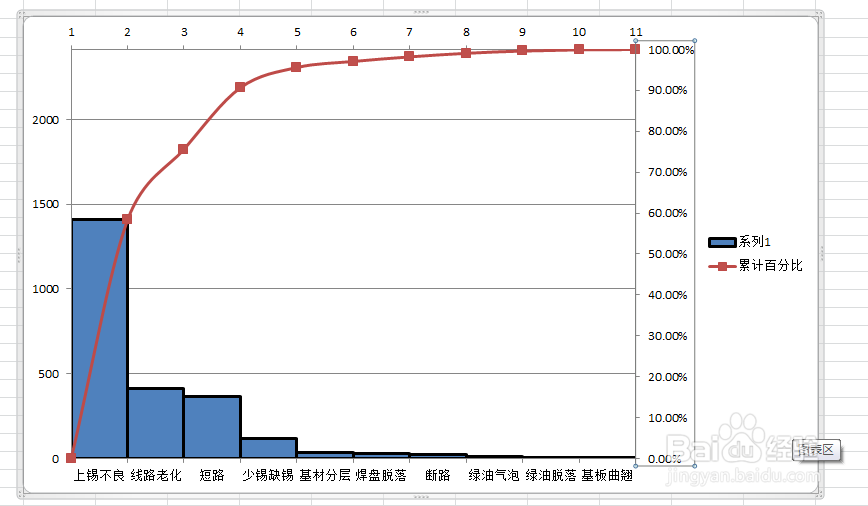

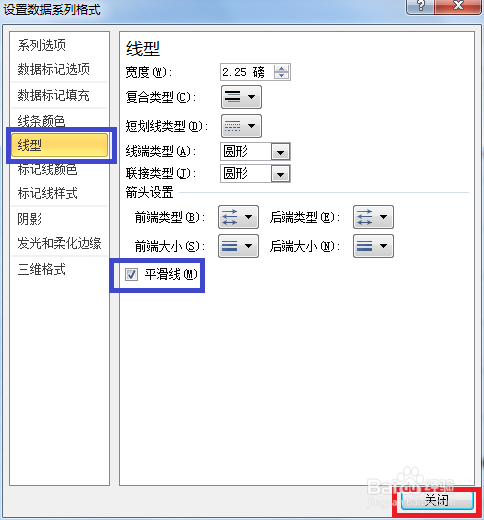

7、在弹出的“设置数据系统格式”对话框中，点击“线型”，勾选“平滑线”，至此，柏拉图雏形就完成了；

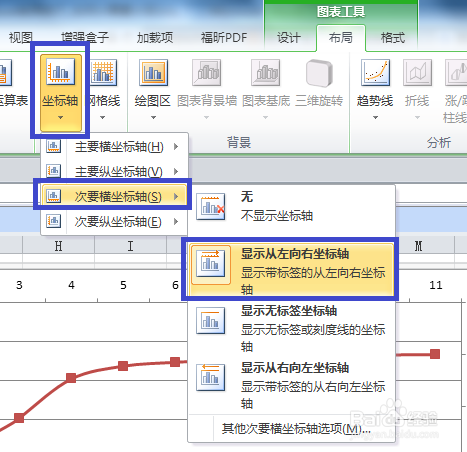

1、顺次点击“图表工具--布局--坐标轴--次要横坐标轴--显示从左向右坐标轴”；

2、图形将会增加次要横坐标轴；

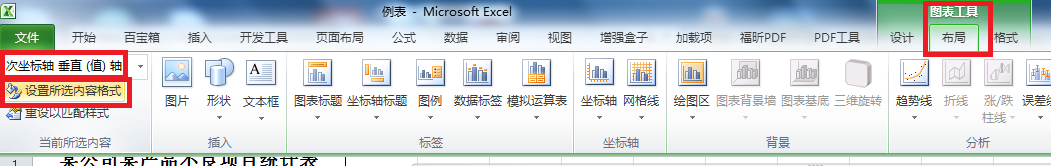

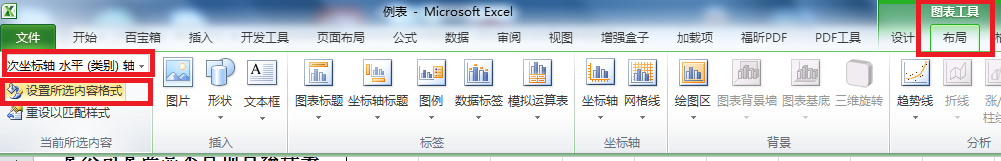

3、鼠标左键单击“图形工具--布局--次坐标轴 水平（类别）轴--设置所选内容格式”

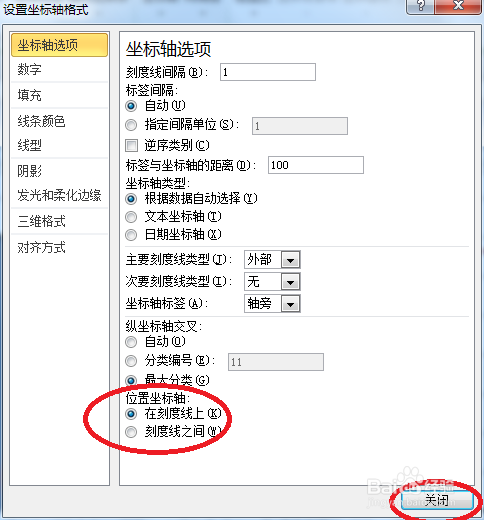

4、在弹出的“设置坐标轴格式”对话框中，选择“坐标轴选项--位置坐标轴--在刻度线上”；

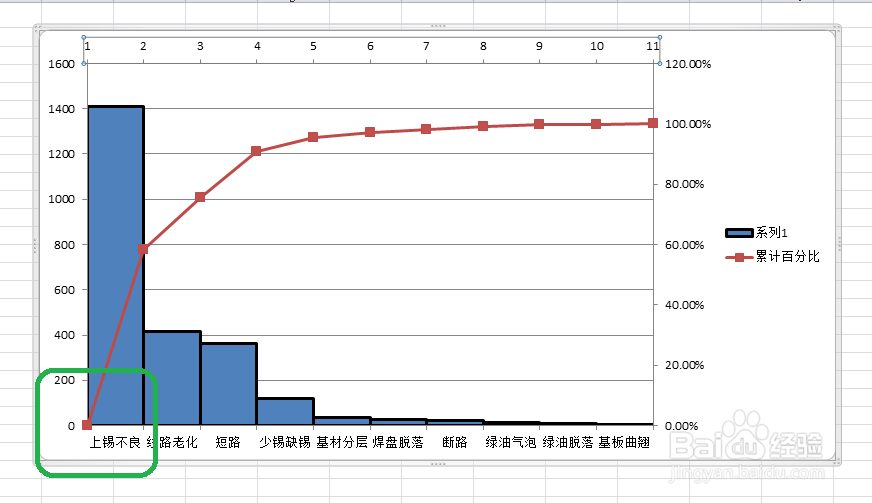

5、“累计百分比”系列折线将以0刻度线开始；

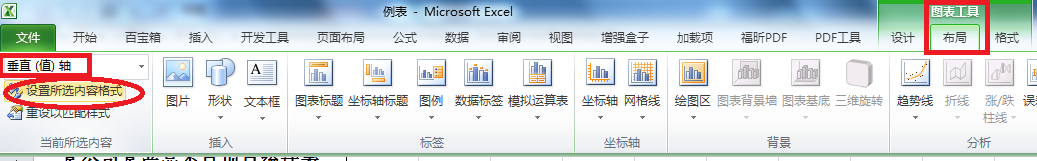

6、鼠标左键单击“图形工具--布局--垂直（值）轴--设置所选内容格式”；

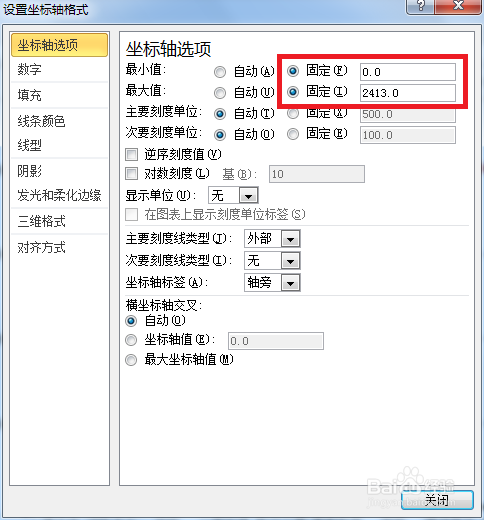

7、在弹出的“设置坐标轴格式”对话框中，设置“坐标轴选项--最大值--固定：2413”（频次总数），设置“坐标轴选项--最小值--固定：0”；

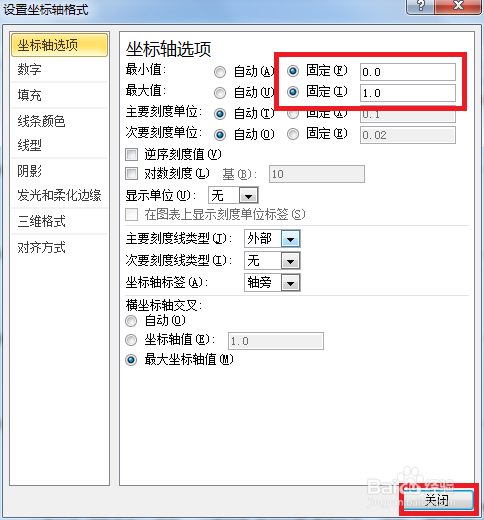

8、重复“方法/步骤5：柏拉图制作 第6-7步”设置“次坐标轴 水平（值）轴”的最大值为100%(1.0),最小值为0；

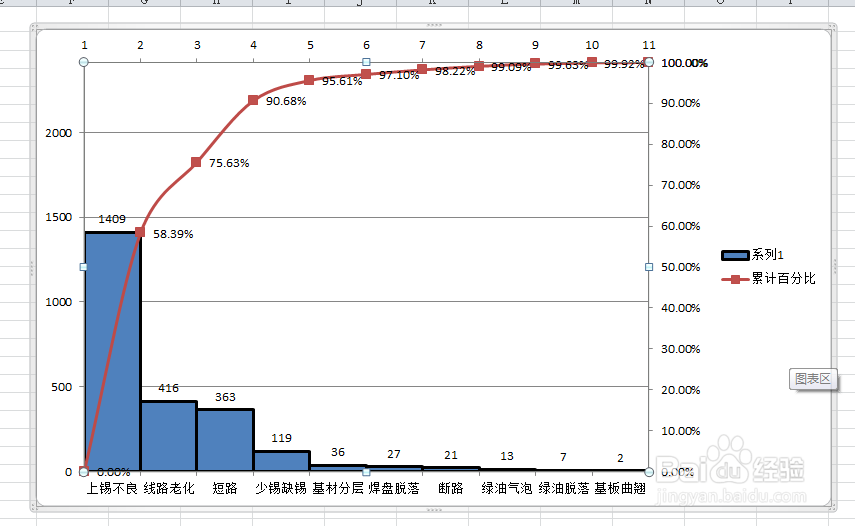

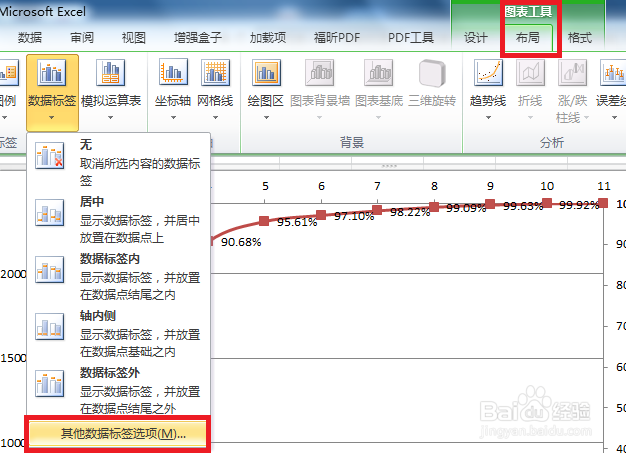

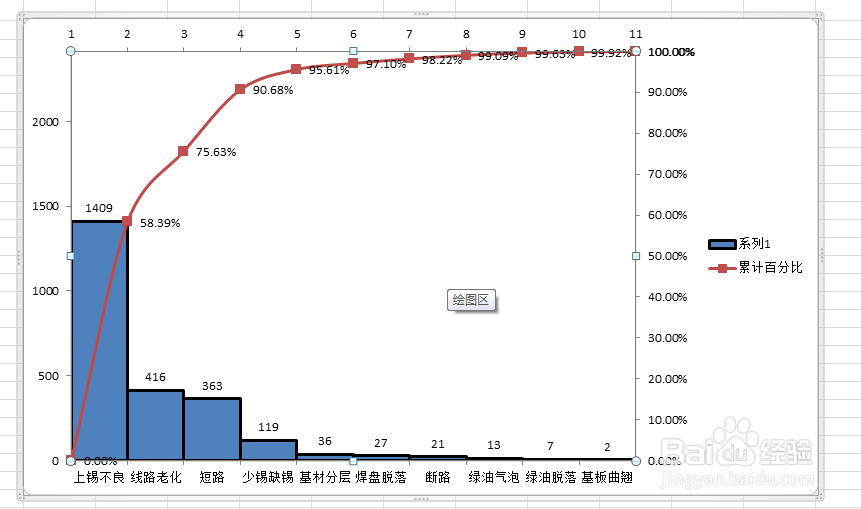

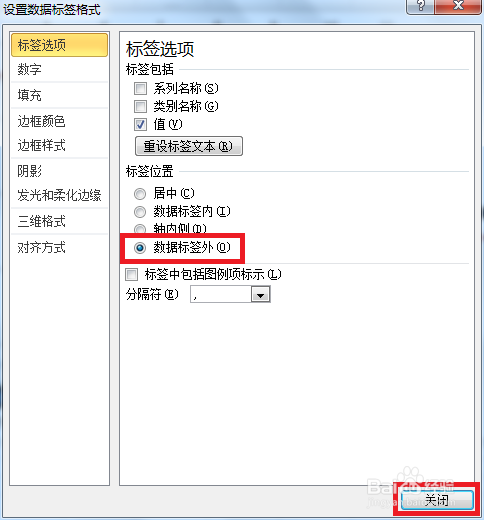

9、增加数据标签：鼠标左键单击“图形工具--布局--其他数据标签选项”，并在弹出的对话框中选择“标签选项--标签位置--数据标签外”；

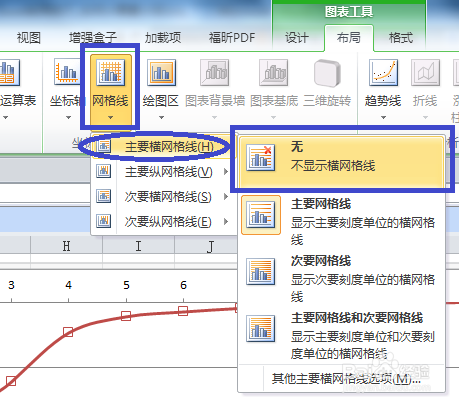

10、取消网格线：鼠标左键单击“图形工具--布局--网格线--主要横--无”，绘图区横网格线就会取消了。

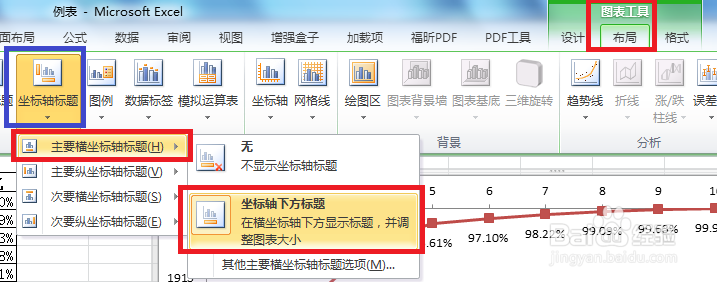

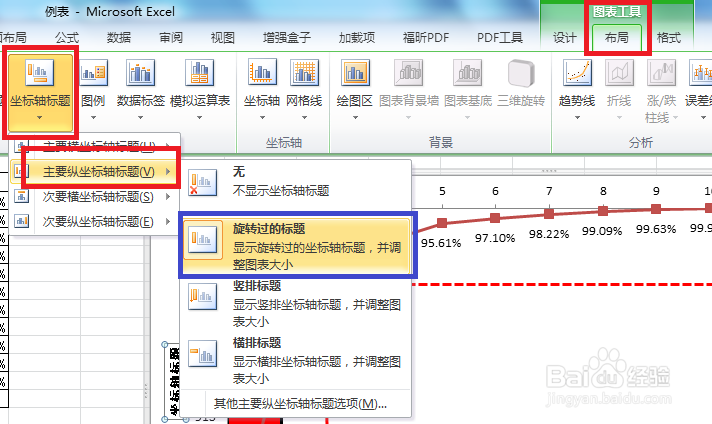

11、增加坐标轴标题：鼠标左键单击“图形工具--布局--坐标轴标题”，分别设置主要横坐标轴标题、主要纵坐标标题和次要纵坐标标题，

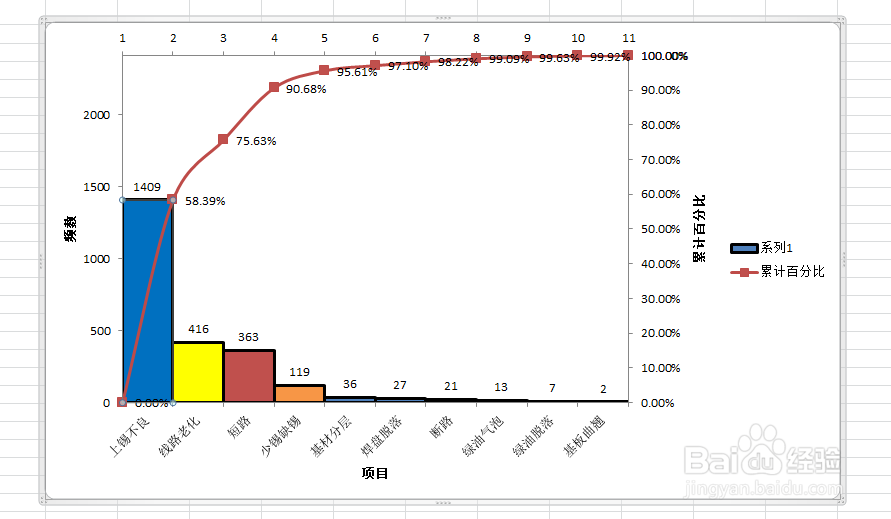

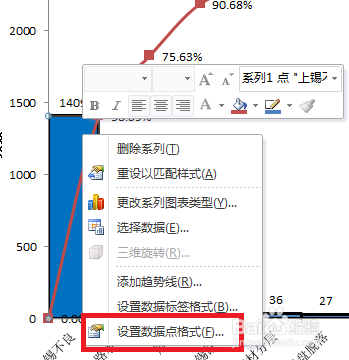

1、调整柱子颜色:分别右键单击每个柱子，在弹出的快捷菜单中选择“设置数据点格式”，然后在“设置数据点格式”对话框中通过“填充--纯色填充”来调整柱子的颜色（根据不良项目频次依次设置由深到浅的颜色）

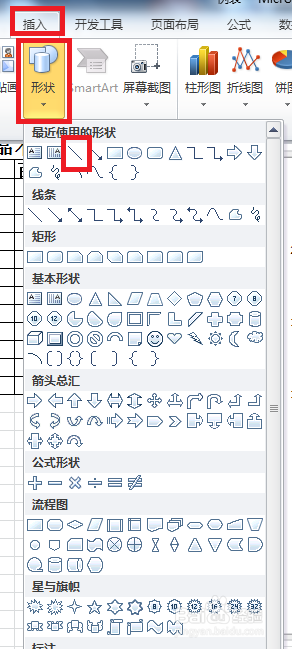

2、增加80-20分割线：点击“插入--形状--直线”，按住【Shift】从80%累计百分比位置从右到左画一条直线与红色直线相交时停止，然后按住【Shift】从交点处从上到下划到柱子边框时停止；

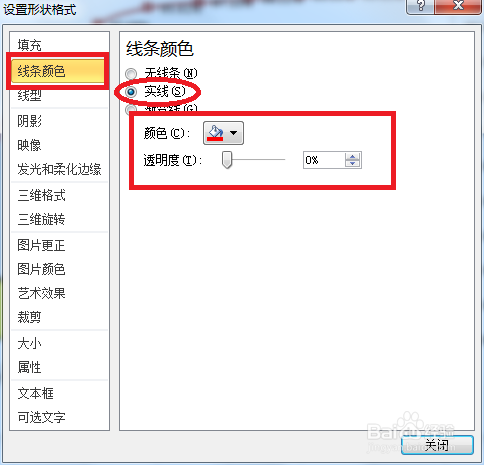

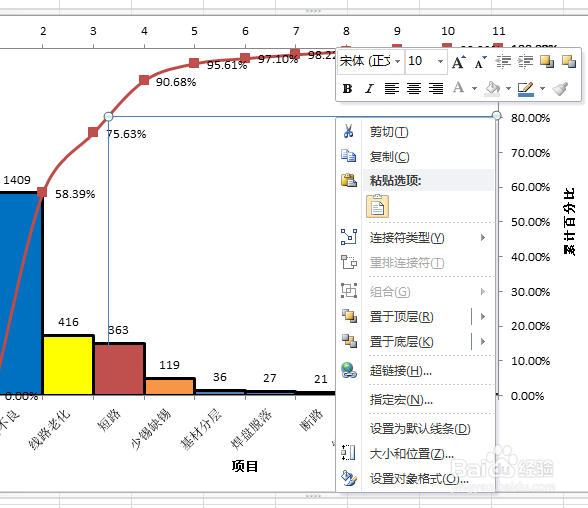

3、80-20分割线增粗、变虚线、变色：右键鼠标分别点击横向和纵向两条分割线，并且在弹出的快捷菜单中点击“设置对象格式”，然后在弹出的“设置形状格式”对话框中将线型“宽度”更改为2.25磅，将“短划线类型”更改为虚线，将“线型颜色”变为红色；

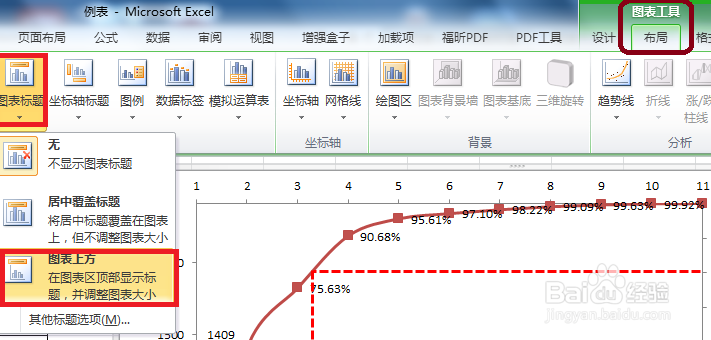

4、增加图表标题：鼠标左键单击“图形工具--布局--图表标题--图表上方”，为柏拉图增加图表标题，同时更改字体为隶书，字号20，颜色红色。

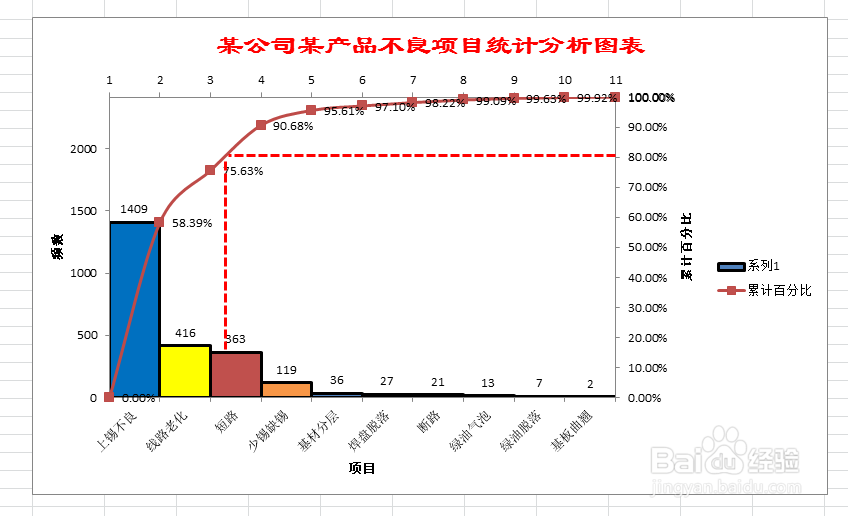

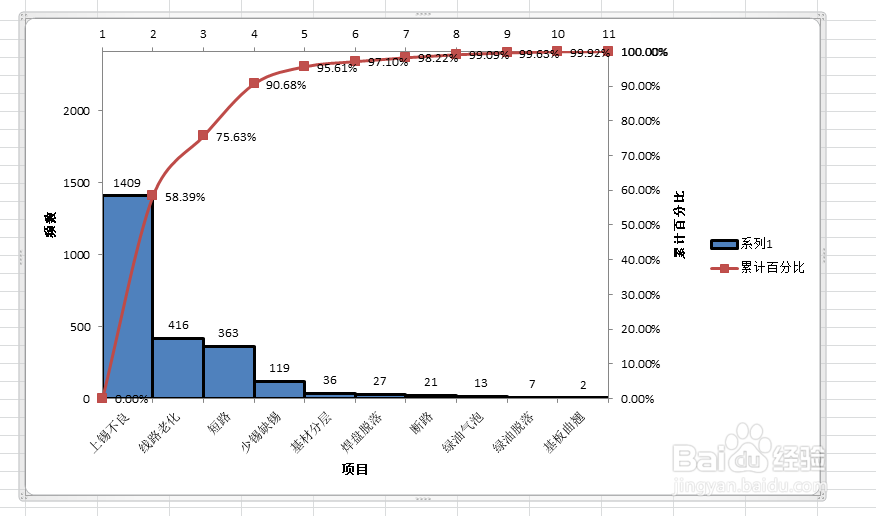

1、至此，根据“某公司某产品不良项目统计表”制作的柏拉图就完成了。根据80-20分隔标线，此图非常清晰的展示出上锡不良、线路老化两项不良占比总问题的75.63%，是质量改善的重点，只要找到这两项产生的原因，根据原因制定可行的纠正预防措施，就可以在很大程度上进行质量改善了。

”
