TR7007D怎么测试条码

1、    SPI检测的不良数据,为了方便追溯,分析原因,需要将条码与检测内容结合,方便以后查找,这时就需要对程序增加条码.

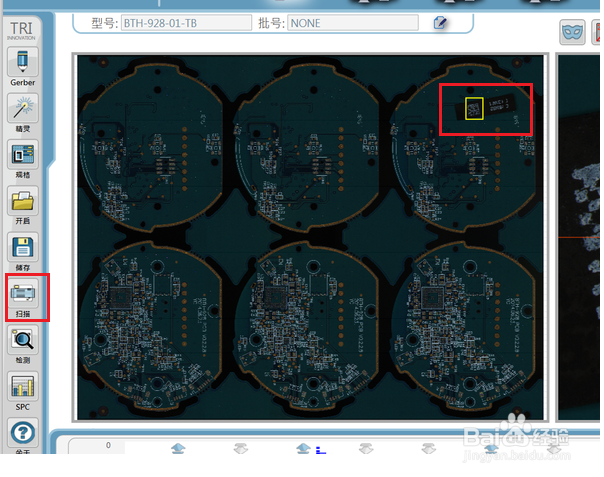

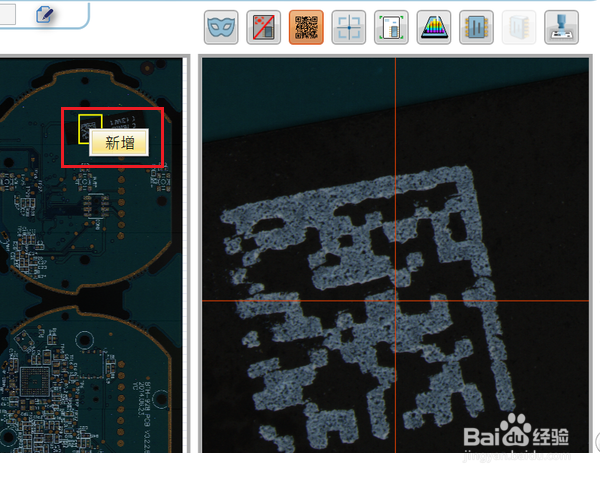

2、   首先扫完图后,点击上方的条码图标,双击左边的条码位置,让镜头移动到对应的坐标点,点击右键,会弹出新增按键.

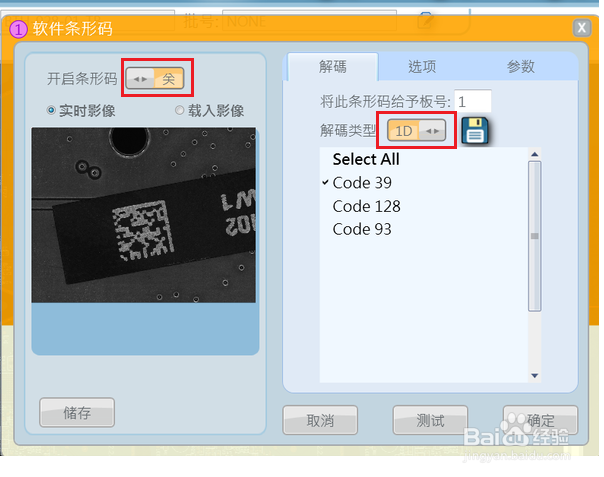

3、点击新增,在弹出的窗口里,打开条码开关,然后选择对应的条码类型,例如当前为二维码.

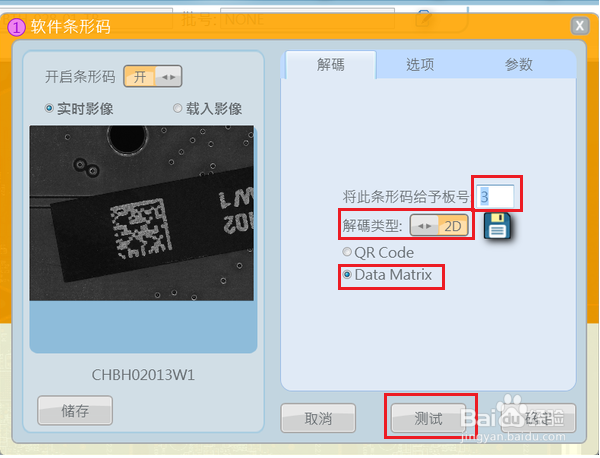

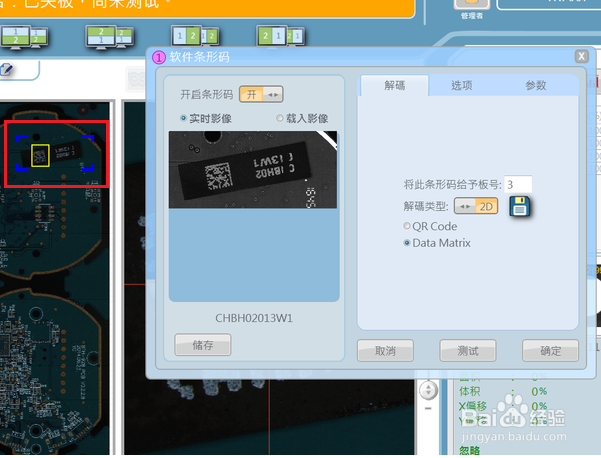

4、     选择二维码后,再选取对应的码表,不知道的可以先选中一个后 点击下面的测试,有跟对应的数值出来就是正确的. 选好后,设置此条码所在的对应板号(多连板多条码时应用).整板的话空值即可.

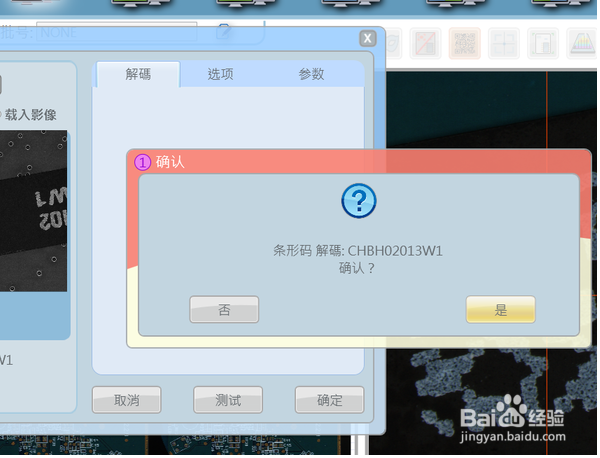

5、   在弹出的选项选择是后确认条码

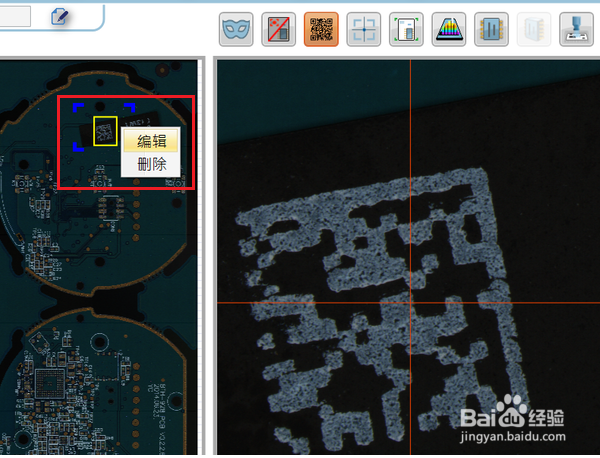

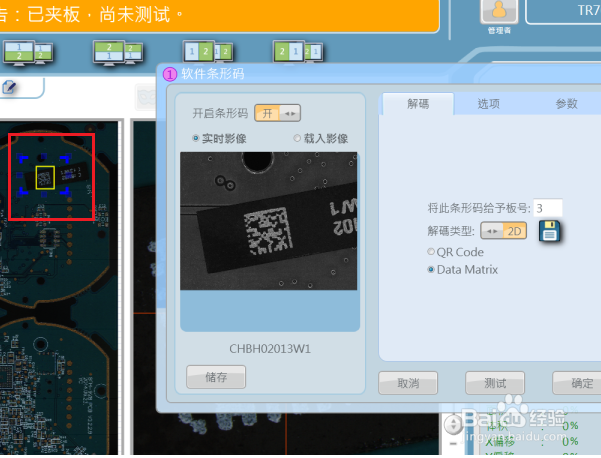

6、若是条码位置区域比较大时,需要将条码范围放宽, 点击已经做好的条码,右键,编缉选项后,将鼠标移动到蓝色的范围框四个角,框会变成九格型的,按住拉大,取像范围会随之变大.
