Axure做左侧二级导航切换效果

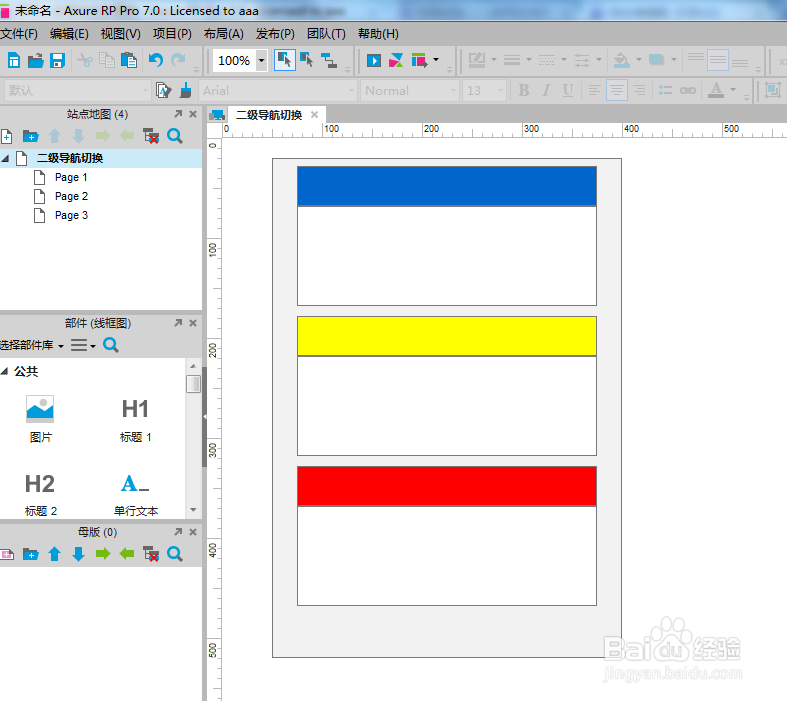

1、首先大家通过Axure的部件--矩形，建立如图所示的图样。(基础的我就不太细说了)

底色图：灰色，w350/h500;

三个彩色的矩形：w300/h40;分别命名为1,2,3

无色的三个矩形：w300/h100;分别对应彩色的命名11,22,33

调整一个彩色的矩形对应一个白色的矩形，排版如图所示；

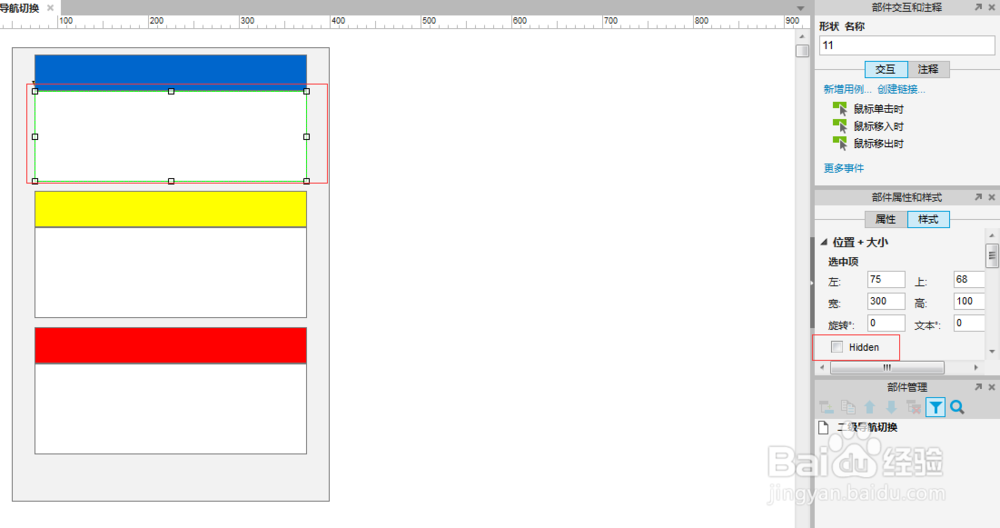

2、将11,22,33设置为隐藏状态，设置方法：

选择图形，在右侧的“部件属性和样式”，选择hidden（隐藏）。

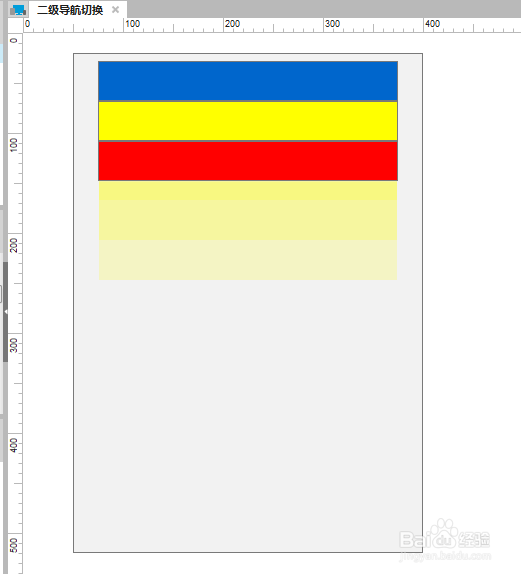

3、调整位置，选择2和22两个矩形，向上移动，至1的下边缘和2的上边缘对齐。同样移动3和33，与2的最下边缘对齐，如图所示

1、选择蓝色的矩形（也就是1）；在“部件交互和注释”-“鼠标单击时”，右键“新增用例”；弹出用例编辑器

2、在用例编辑器，选择"部件“-切换；在最右侧“第四步 配置动作”，选中"11",可见性选择“切换”，并在”更多选项“中选择”展开部件“；

选择“22”，可见性选择“隐藏”，选中“收起部件”，其他默认；

选择“33”，可见性选择“隐藏”，选中“收起部件”，其他默认；

点击确认；设置完成后，如图所示

3、选择黄色矩形2，在“部件交互和注释”-“鼠标单击时”，右键“新增用例”；弹出用例编辑器；

在用例编辑器，选择"部件“-切换；在最右侧“第四步 配置动作”，选中"22",可见性选择“切换”，并在”更多选项“中选择”展开部件“；

选择“11”，可见性选择“隐藏”，选中“收起部件”，其他默认；

选择“33”，可见性选择“隐藏”，选中“收起部件”，其他默认；

点击确认，设置完成后，如图所示

4、选择红色矩形3，在“部件交互和注释”-“鼠标单击时”，右键“新增用例”；弹出用例编辑器；

在用例编辑器，选择"部件“-切换；在最右侧“第四步 配置动作”，选中"33",可见性选择“切换”，并在”更多选项“中选择”展开部件“；

选择“11”，可见性选择“隐藏”，选中“收起部件”，其他默认；

选择“22”，可见性选择“隐藏”，选中“收起部件”，其他默认；

点击确认，设置完成后，如图所示

5、点击F5预览或者生产原型文件。建议用IE查阅。完成后如图，大家点击试试吧。
