NHR-5300智能PID调节器选型必读

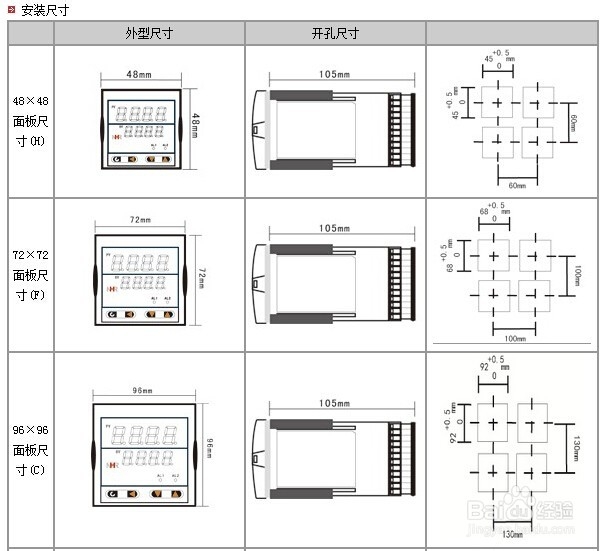

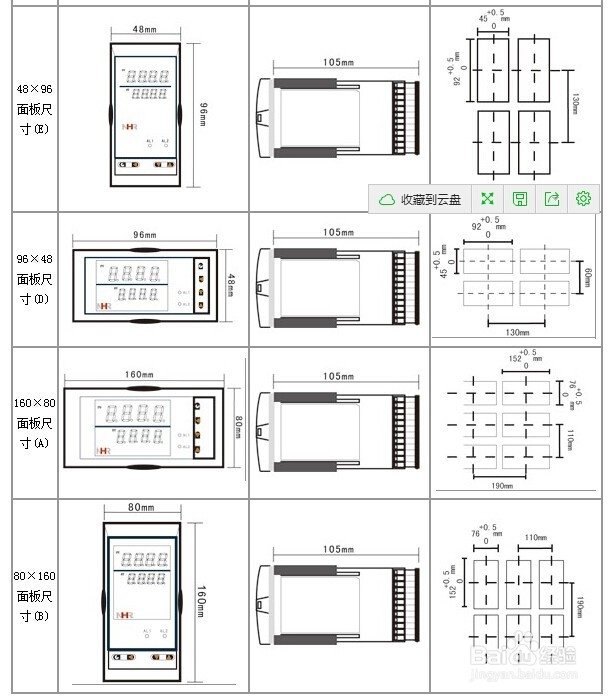

1、①规格尺寸：
A:160*80*110mm(横式)
B:80*160*110mm(竖式)
C:96*96*110mm(方式)
D:96*48*110mm(横式)
E:48*96*110mm(竖式)
F:72*72*110mm(方式)
H:48*48*110mm(方式)
K:160*80*110mm(横式/光柱)
L:80*160*110mm(竖式/光柱)
M:96*96*110mm(方式/光柱)
2、②第一路(测量)输入分度号/③第二路(阀位反馈或外给定)输入分度号:
X:无输出
00:热电偶B(400～1800℃)
01:热电偶S(0～1600℃)
02:热电偶K(0～1300℃)
03:热电偶E分度(0～1000℃)
04:热电偶T分度(-200.0～400.0℃)
05:热电偶J分度(0～1200℃)
06:热电偶R分度(0～1600℃)
07:热电偶N分度(0～1300℃)
08:热电偶F2分度(700～2000℃)
09:热电偶Wre3-25分度(0～2300℃)
10:热电偶Wre5-26分度(0～2300℃)
11:热电阻Cu50(-50.0～150.0℃)
12:热电阻Cu53(-50.0～150.0℃)
13:热电阻Cu100(-50.0～150.0℃)
14:热电阻Pt100(-200.0～650.0℃)
15:热电阻BA1(-200.0.0～600.0℃)
16:热电阻BA2(-200.0～600.0℃)
17:线性电阻0～400Ω(-1999～9999)
18:远传电阻0-350Ω (-1999～9999)
19:远传电阻30-350Ω (-1999～9999)
20:0～20mV (-1999～9999)
21:0～40mV (-1999～9999)
22:0～100mV (-1999～9999)
23:-20～20mV (-1999～9999)
24:-100～100mV (-1999～9999)
25:0～20mA (-1999～9999)
26:0～10mA (-1999～9999)
27:4～20mA (-1999～9999)
28:0～5V (-1999～9999)
29:1～5V (-1999～9999)
30:-5～5V (-1999～9999)
31:0～10V (-1999～9999)(不可切换)
32:0～10mA开方 (-1999～9999)
33:4～20mA开方 (-1999～9999)
34:0～5V开方 (-1999～9999)
35:1～5V开方 (-1999～9999)
55:全切换
56:特殊规格
3、④控制输出(OUT1):
0:4-20mA(RL≤600Ω)
1:1-5V(RL≥250KΩ)
2:0-10mA(RL≤1.2KΩ)
3:0-5V(RL≥250KΩ)
4:0-20mA(RL≤600Ω)
5:0-10V(RL≥4KΩ)
K1:继电器接点输出
K3:单相可控硅过零触发脉冲输出
K4:固态继电器驱动电压输出
K5:双向可控硅通断输出
K6:三相可控硅过零触发脉冲输出
8:特殊规格
4、⑤变送输出(OUT2):
X:无输出
0:4-20mA(RL≤600Ω)
1:1-5V(RL≥250KΩ)
2:0-10mA(RL≤1.2KΩ)
3:0-5V(RL≥250KΩ)
4:0-20mA(RL≤600Ω)
5:0-10V(RL≥4KΩ)
8:特殊规格
5、⑥报警输出(继电器接点输出):
X:无输出
1:1限报警
2:2限报警
3:3限报警
4:4限报警
6、⑦通讯输出/外部事件接入:
X:无输出
D1:RS-485通迅接口(Modbus)
D2:RS232通迅接口(Modbus)
D3:RS232C打印接口
Y1:外部事件输入1(强制手动)
Y2:外部事件输入2
Y3:外部事件输入3
7、⑧馈电输出:
X:无输出
1P:1路馈电输出
2P:2路馈电输出
如“2P(12/24)”表示第一路12V,第二路24V馈电输出。
8、⑨供电电源
代码 电压范围
A: AC/DC 100-240V(50/60Hz)
D: DC 20-29V
