电缆交流耐压试验装置的使用方法

1、检查试验电源、调压器和试验变压器正常。按接线图准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。

2、一切设备仪表接好后，在空载条件下调整保护间隙，其放电电压为试验电压的110% - 120%范围内（如采用串联谐振，需要另外的变压器调整保护间隙）。并调整试验电压在高于试验电压5%下维持2min后将电压降至零，拉开电源。

3、经过限流电阻R在高压侧短路，调整过流保护跳闸的可靠性。

4、电压和电流保护调试检查无误，各种仪表接线正确后，即可将高压引线接到被试绕组上进行试验。

5、升压必须从零开始，升压速度在40%试验电压以内可不受限制，其后应均匀升压，速度约每秒3%的试验电压。升至试验电压后维持规程所规定时间。

6、将电压降至零，拉开电源，该试验结束。

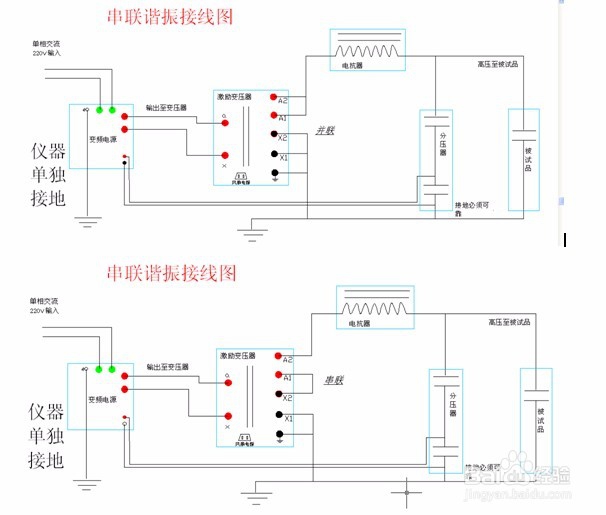

1、产品接线图。电源接入变频电源插座且面板上空开合上时，变频电源输出插座上已经带电，此时严禁碰触此插座金属部分。应在合空开前接好所有试验连线。

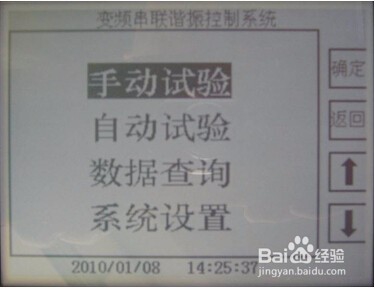

2、检查试验线路,确保线路无误后，合上电源开关。仪器显示如下图：

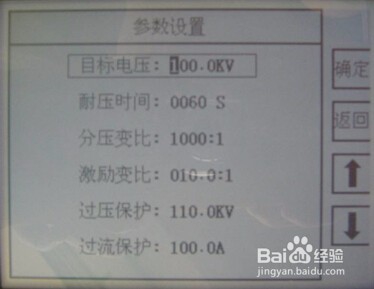

3、按【确定】键进入试验参数设置.（见下图）包括以下参数：

4、按上下移位键选择需要修改的参数（方框内为选中）。

按电压调节旋钮可循环选择需要修改的数据位（阴影反显的数字为当前可以修改的数据位）。

顺时钟旋转电压调节旋钮为数据加。

逆时钟旋转电压调节旋钮为数据减。

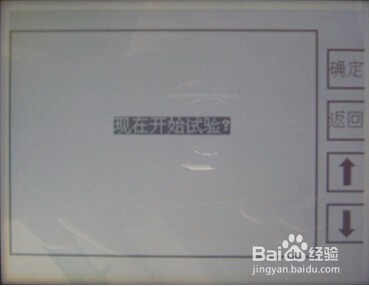

5、按【确定】键进入试验确认界面。（见下图）

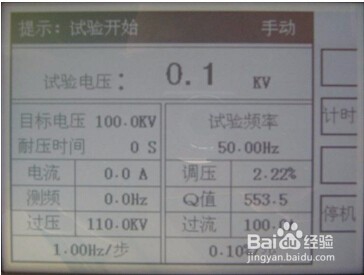

6、按【确定】键仪器充电合闸进入试验界面（如下图）

此时调节频率旋钮寻找谐振点（寻找扫频过程中某一点的最高电压值，并且“测频”的频率值应与试验频率接近）谐振点找到后调节电压旋钮开始升压。

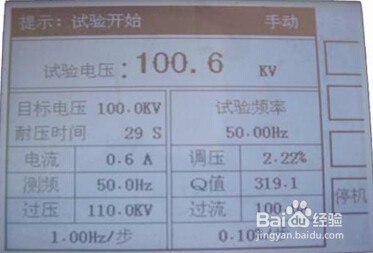

7、按【计时】键开始计时。（见下图中耐压时间数字部分）

 LCD屏上部阴影部分为当前试验状态及类型提示。

 LCD屏下部分别为电压和频率调节的步进值，可按对应的调节旋钮改变（循 环变化）
