HART适配器，带模拟输入 - T280

1、概述

T280是一款OEM变送器电路板，提供HART变送器功能。T280包括2路差分输入通道，带A/D转换。桥接传感器元件可直接连接T280。特定应用的前端电路可轻松连接。现有6mA。T280支持常规、一套精选的惯例HART指令和设备特定指令，用于传感器定时和OEM用户出厂配置。T280满足HART 6.0标准。T280适用于2线制回路供电设计。T280支持HART多站配置。T280支持HART爆发模式通讯。

2、说明

T280包含一个德州仪器的4通道24位A/D转换器。该电路板包含一个Texas MSP µcontroller，运行协议和应用程序。

T280支持HART通用和最实用的惯例指令，因此能够用任何HART兼容的手持式通讯仪或者电脑配置工具进行配置。

T280也提供多种设备特定的指令，允许OEM用户在工厂内配置和修改电路板。一些指令可设置地址、序列号、和传感器极限，并且还可用于校准传感器。

T280支持3路差分输入通道，全部都可配置为主要变量 (PV)。通道1和/或2可以是传感器桥接。它提供稳定不变的电流或者恒压以供应该桥接。

一些连接用于LCD显示器和按键。这可实现本地显示。该显示器和按键功能可按照任何要求定制。这项不包含在标准版本内。

3、应用

T280适用于嵌入到现场变送器内。它支持各种测量应用。电路设计和部件选择充分考虑恶劣环境使用。它有两个版本，通用测量和压力桥传感器应用。后一个版本允许温度补偿和桥接的线性化。

4、特性

♦  24位分辨率 (sigma-delta A/D)

♦  在前置放大器中可编程增益 (1 – 128倍)

♦  2 kbyte用于可编程非挥发性配置存储器 (Personality PROM)

♦  3.3 V调节供电

♦  传感器输入范围可修改

♦  设备地址可被编程

♦  参考电压在1.25 V

♦  IS保护电路

♦  EMC保护电路

5、规格

♦ 外形尺寸圆形板卡65 mm

♦ 安装3个3 mm螺钉

♦ 工作温度范围 -40 °C 至 + 85 °C

♦ 最大输入信号范围10mV 至 1.25 V

♦ 输入供电电压范围 12-39 -Vdc

♦ HART通用和常用实践指令

♦ 软件驱动用于personality PROM和A/D转换器

♦ 输入信号单极性或双极性

♦ 6.0 mA适用于传感器

6、HART指令包括

♦ 所有通用指令

♦ 应用所要求的所有惯例指令

♦ 范围选择

♦ 单位选择

♦ 滤器常量编程

♦ 在线性和方形根转换功能之间选择

♦ 爆发模式控制

支持设备特定命令用于设备配置、传感器两点定时和A/D编程。

指令和函数用于传感器线性化和温度校准可根据要求添加。

在这些中的单位和换算都包括，适用于各种单位分类例如压力、温度、质量流量和体积流量应用。其它单位也可根据要求提供

7、属性

该模块还可用于各种测量应用。其属性用于：

♦ 压力

♦ 温度

♦ 质量流量

♦ 体积流量

♦ 液位

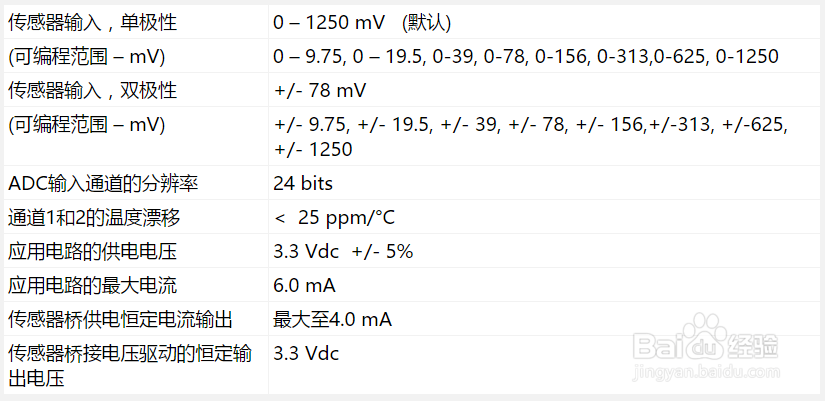

8、传感器接口规格
