科鲁斯潜伏者GDG3高端3代夜视仪可接单反说明书

1、科鲁斯kelusi潜伏者系列GDG3军用夜视仪主要用于夜间微光自然环境下，以及全黑伸手不见五指的特殊环境。打开红外照明器后可在有效范围内清晰观察周围环境，又因外观材质坚固封密性较好，具有一定的防水等级，并且可适应-50~60摄氏度的工作环境，所以在雨雾和寒冷的恶劣环境下也能够正常开机。

适用于驾驶车、船、夜间侦察、狩猎、直升机驾驶、夜间救护，军事等，还可在黑暗的山洞、隧道、坑洞、地下停车场使用。

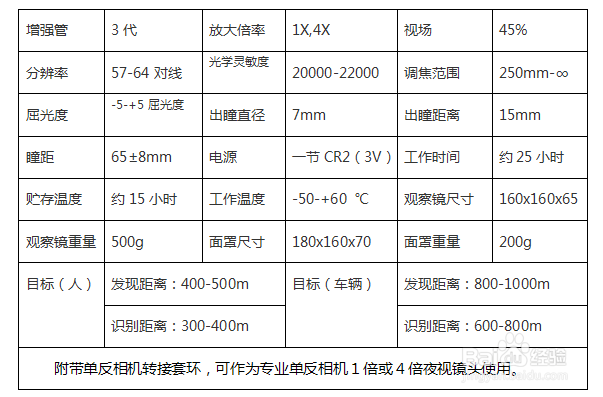

1、GDG3高端夜视仪详细参数请参考：

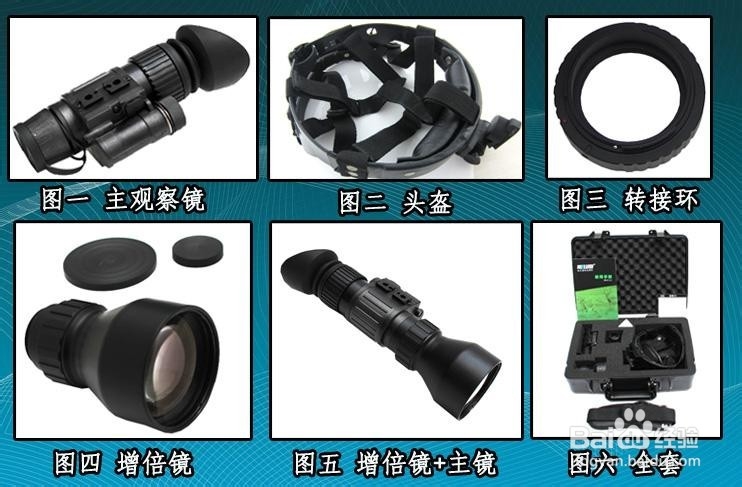

1、科鲁斯kelusi潜伏者GDG3夜视仪标配：主观察镜，单反相机转接环，头盔，增倍镜头，说明书，保修卡，合格证，原装手提箱。（见图一、图二、图三、图四、图五、图六）

2、观察镜：

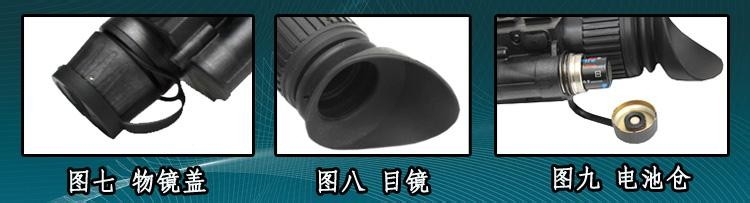

DGD3观察镜（主镜）见图一，采用3代增强管，其整体长度160mm，物镜处配有物镜盖（图七），不使用仪器时可以更好的保护物镜片避免产生外力划伤，同时也防止有光环境下开机损坏增强管；目镜处有遮光罩设计（图八），夜晚开机使用时防止目镜处的测光漏出而暴漏使用者，提高了夜视仪整体的隐蔽性；

采用一节型号为CR2的3伏电池（图九），待机时长可达到25小时以上，能够满足野外活动长时间待机的需求。

3、头盔：

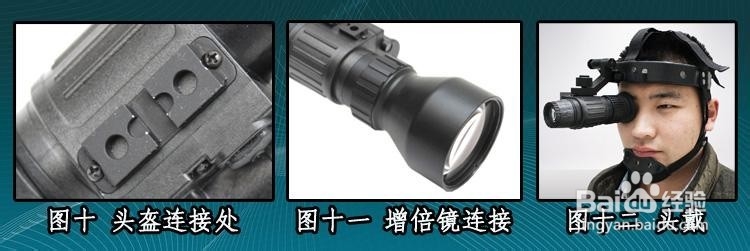

  夜视仪专用头盔（图二）轻便材料制作而成，额头部位有新材质记忆棉填充设计，另用者长时间头戴也不会感觉头部不适，头盔的链接方式非常简单，只要把头盔的转接触直接卡如主镜身的卡槽处（图十）拧紧即可。头戴效果见图十二。

夜视仪本身是一倍，如需远距离观察可直接在物镜处链接4倍增倍镜使用（图十一） 。

4、链接单反：

1.将单反相机的自有镜头拆下；

2.把相机转接环一端与夜视仪目镜处连接；

3.转接环另一端连接到相机镜头处。

连接方式非常简单。

1、将一节CR2电池放入电池仓内（下图A），然后按开机键（下图N）即可开机，如需开红外继续按下开机键长按3秒以上，即可开启红外；如最初开机时连续按开机键3秒以上那么开机的同时红外增强器也同样开启，此时目镜内显示的图像为绿色成像，如用完直接按开关键即可关机。

2、调节清晰度，眼睛在目镜处一边观察一边对准十米外一处目标物，先调节物镜（下图B），慢慢的左右旋转（注意：物镜和目镜都是不可以360度旋转的，扭动的时候要注意用力要轻），调节好物体的距离后，开始调节目镜（下图C），同样慢慢旋转目镜达到最佳清晰度即可。

3、安装4倍增倍镜效果见下图D；安装单反相机效果见下图E；安装头盔效果见下图F。
