CAD中圆及圆弧显示多边形的解决方法

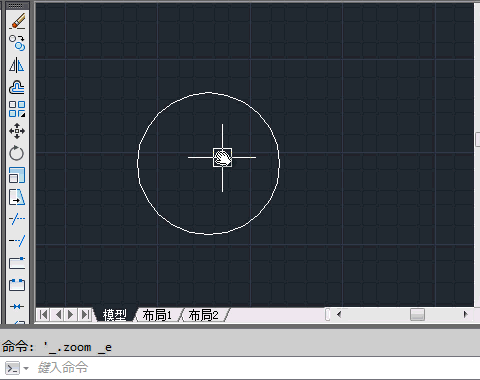

1、首先，我们在CAD绘图区，绘制一个任意圆（或圆弧）。从图中，我们可以清晰地看到，它确实是一个圆。

2、将刚画好的圆，滚动鼠标滚轮使其无限缩小，缩小到不能再缩小后，在命令栏输入RE，继续缩小，反复几次之后，双击鼠标滚轮。此时我们发现，圆变成正多边形了！！

3、在命令栏输入指令RE，我们可以清晰地看到，正多边形又再次变成了圆。

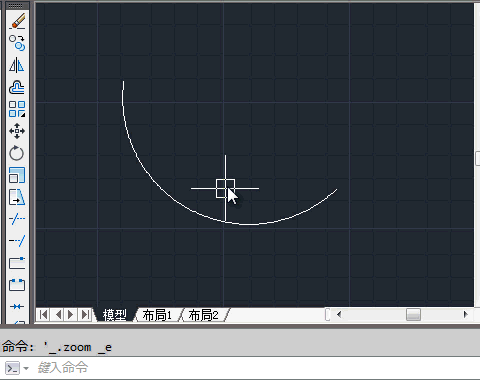

1、我们在绘图区域，绘制一个任意的圆弧。画完之后，我们可以看到这段圆弧是圆滑的。

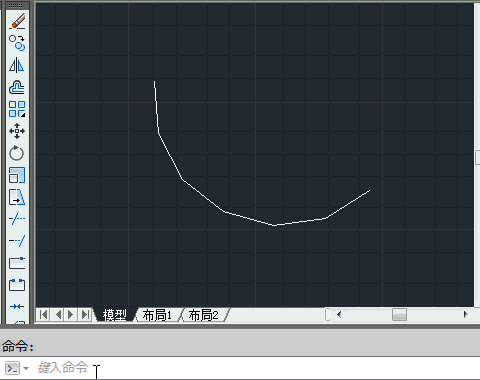

2、将刚画好的圆弧，滚动鼠标滚轮使其无限缩小，缩小到不能再缩小后，在命令栏输入RE，继续缩小，反复几次之后，双击鼠标滚轮。此时我们发现，圆弧变成正多线段！！

3、在命令栏输入指令Viewres，系统会提醒你：是否需要快速缩放？我们输入Y，然后系统又提示：输入圆的缩放百分比 (1-20000)。输入的值越大，圆/圆弧越圆滑，但数字越大表示越占内存。输入一个比较大的数字之后，按回车确定，我们可以清晰地看到，多线段又再次变成了圆弧。

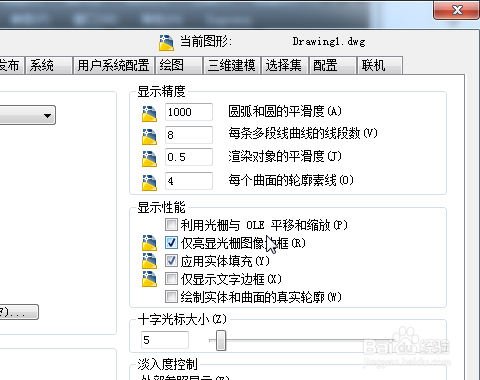

4、当然不输入Viewres,也可以在命令栏右击鼠标，在“选项…”中修改显示精度。

1、像前面的示例一样，我们仍在CAD绘图区，绘制一个任意圆（或圆弧）。从图中，我们可以清晰地看到，它确实是一个圆。

2、不停的缩小该圆形之后，不出所料，我们发现它变多边形了。

3、在命令栏输入whiparc,默认值为0.而这个系统变量只能输入两个值0(圆和圆弧不平滑显示)或1(圆和圆弧平滑显示).当输入1确认之后，圆形并没有立刻显示出平滑，此时还要借助RE指令。这时候，我们再重新无限次的缩小该圆，再双击滚轮后发现，它再也不会变成多边形了！！
