怎么配置单臂路由？

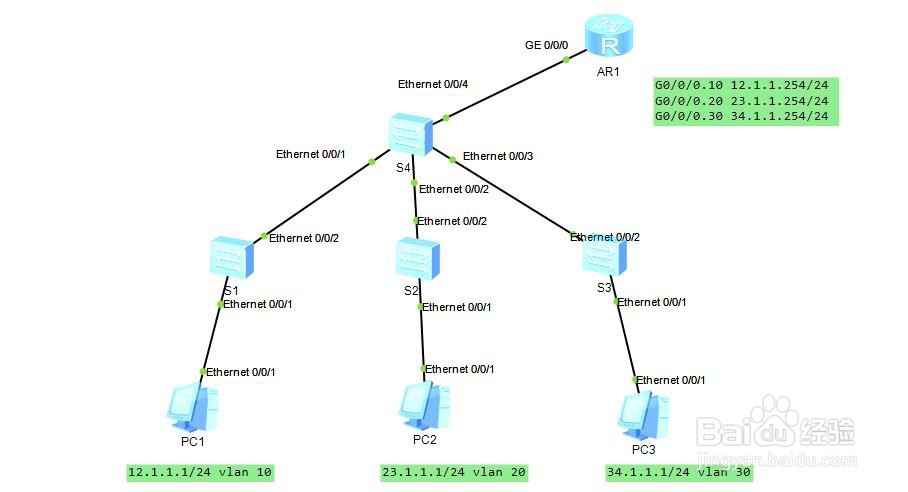

1、搭建拓扑

三台接入层交换机S1，S2，S3上每台交换机下挂一个vlan，并通过汇聚交换机S4与R1出口路由相连，三个网段的网关都通过路由器G0/0/0的子接口配置实现三个网段互相通信，地址信息如拓扑中所示。

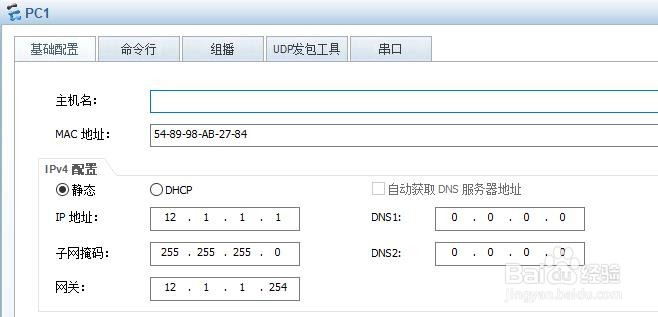

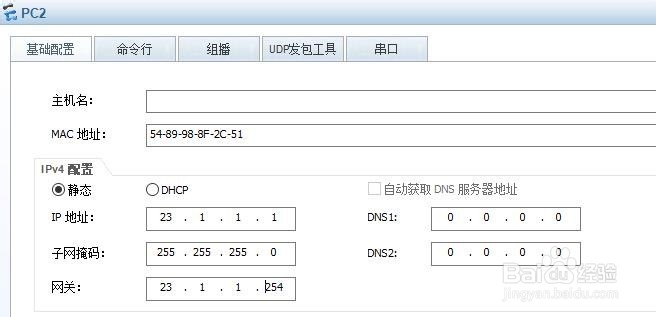

2、配好主机IP地址

PC1：12.1.1.1 掩码255.255.255.0  网关：12.1.1.254

PC2：23.1.1.1 掩码255.255.255.0  网关：23.1.1.254

PC3：12.1.3.1 掩码255.255.255.0  网关：34.1.1.254

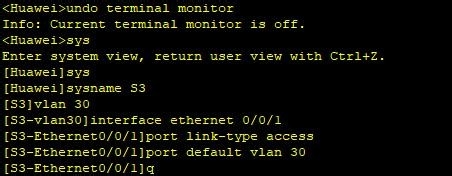

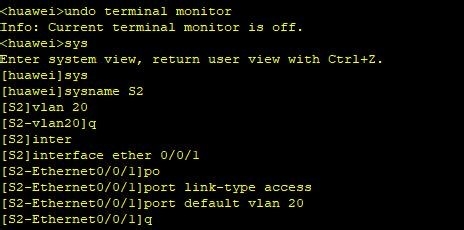

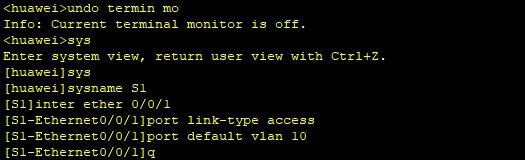

3、配置接入端口

system-view   //进入系统视图

vlan x //新建vlan

interface Ethernet x/x/x //进入接口

port link-type access  //设置接口类型为access

port default vlan x  //划vlan到该端口

4、配置交换机互联口为trunk口，并允许所有vlan通过

interface Ethernet x/x/x

port link-type trunk

port trunk allow-pass vlan all

其中汇聚交换机除了要互联口配置trunk口允许所有vlan通过，还要新建vlan 10 20 30

vlan batch 10 20 30

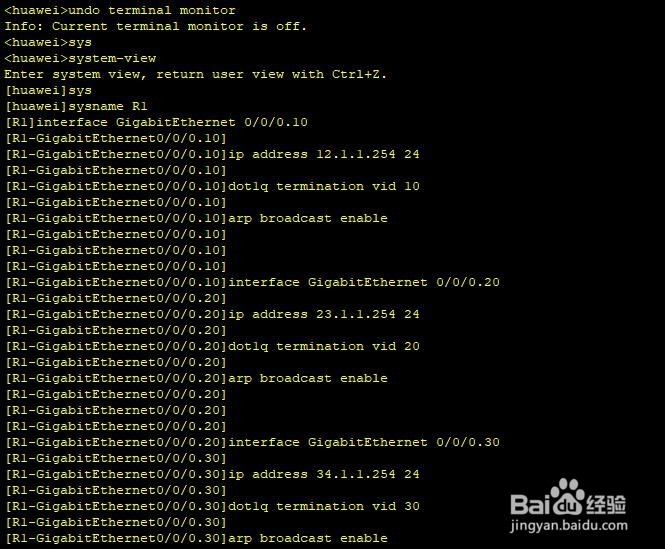

5、配置路由器子接口及IP地址封装vlan，并开启子接口的ARP广播功能

interface GigabitEthernet 0/0/0.10 //创建子接口

ip address 12.1.1.254 24  //配置子接口地址

dot1q termination vid 10  //封装vlan

arp broadcast enable  //开启ARP广播功能

interface GigabitEthernet 0/0/0.20

ip address 23.1.1.254 24

dot1q termination vid 20

arp broadcast enable

interface GigabitEthernet 0/0/0.30

ip address 34.1.1.254 24

dot1q termination vid 30

arp broadcast enable

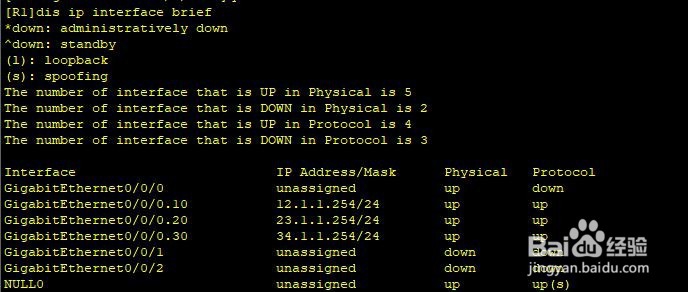

6、检查一下子接口状态是否为up，以及检查一下路由表

display ip interface brief

display ip routing-table

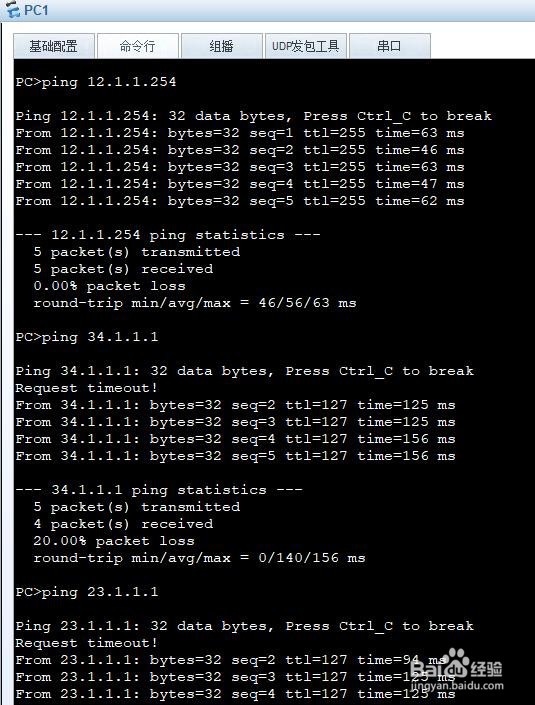

7、测试

分别ping自己网关及不同段地址测试
