使用CAD绘制智能卡锁图形符号

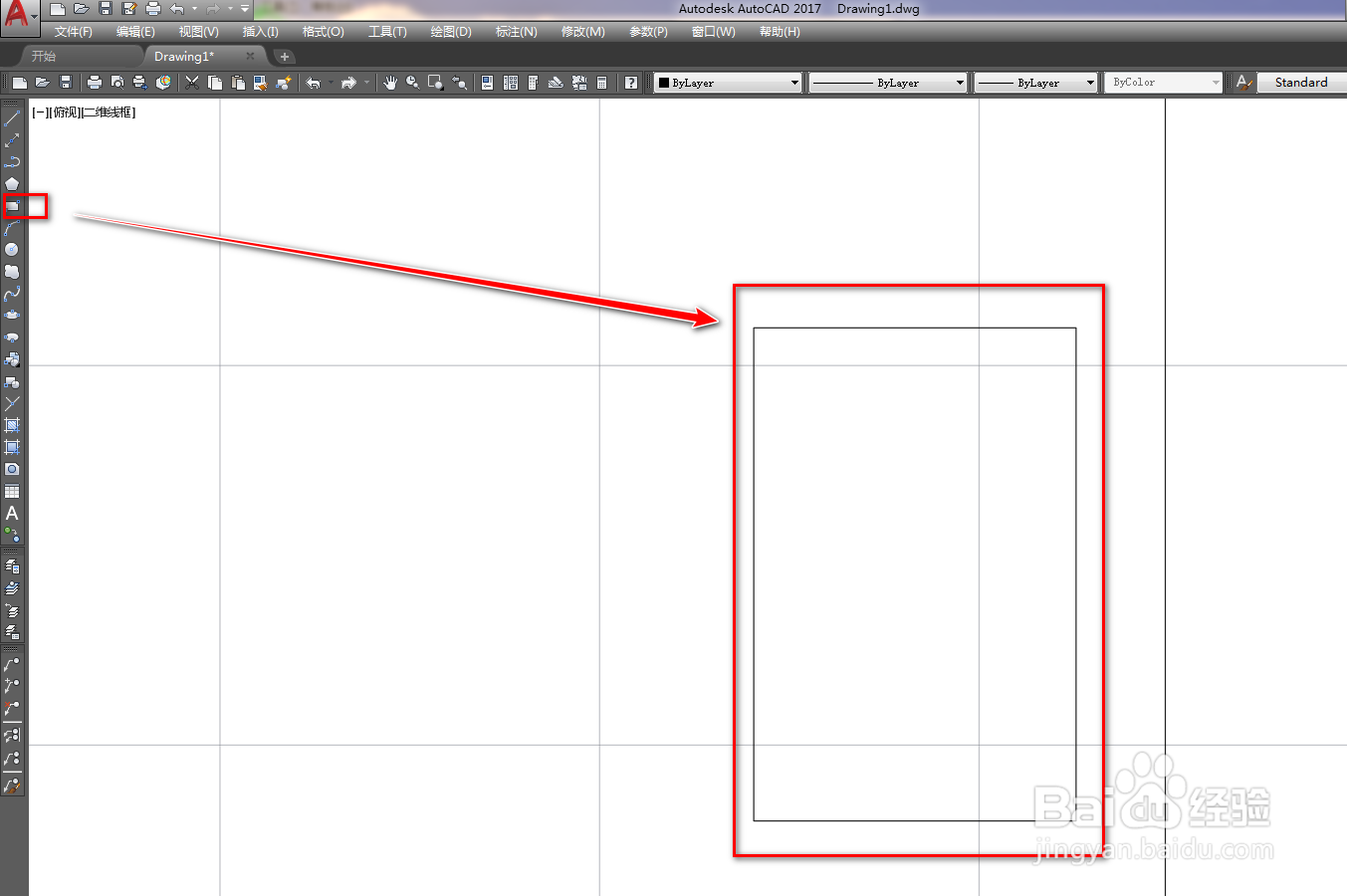

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

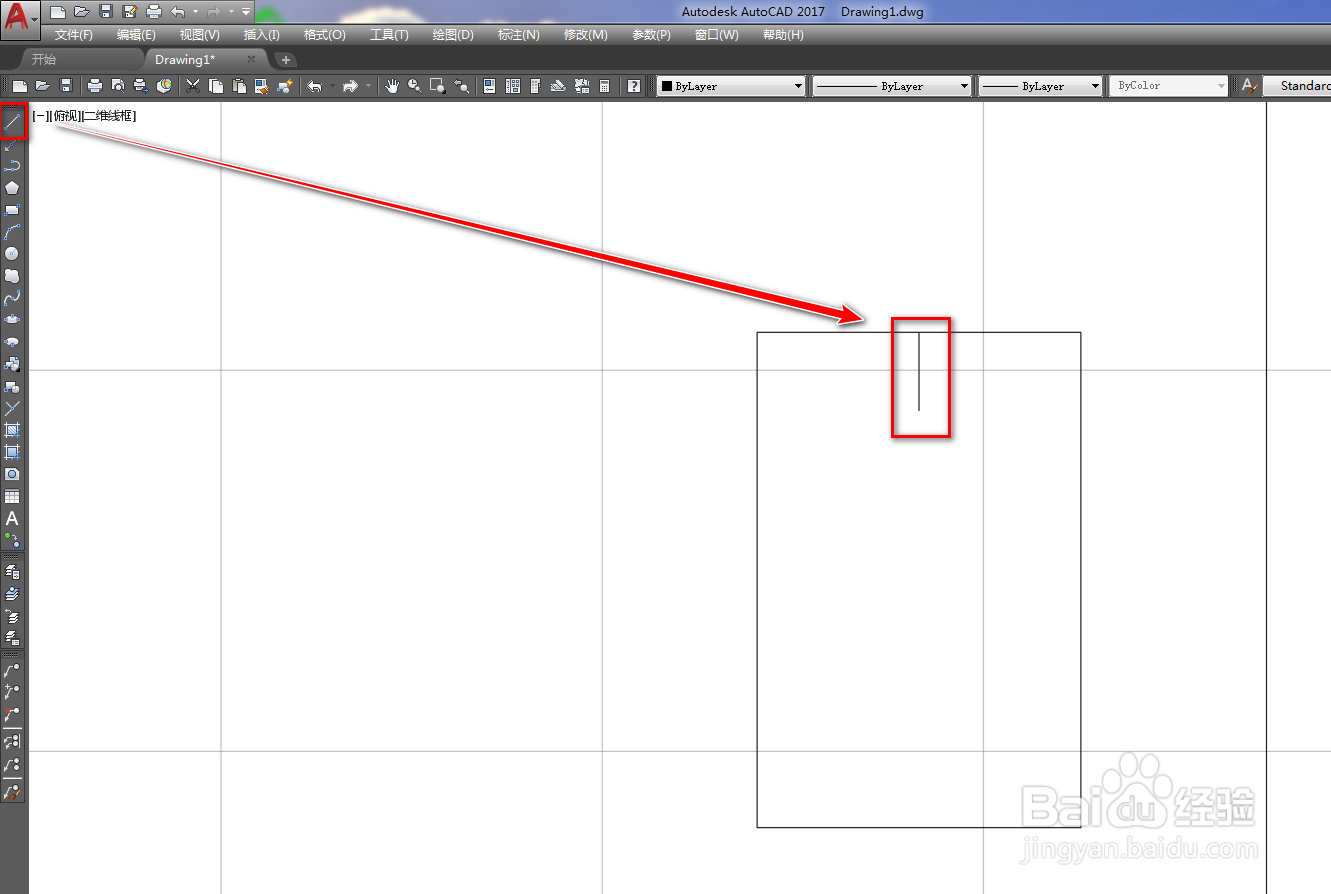

2、使用直线工具，以矩形的上边中点为起点绘制一条竖线，如下图。

3、使用镜像工具，将竖线镜像到下边中点位置，如下图。

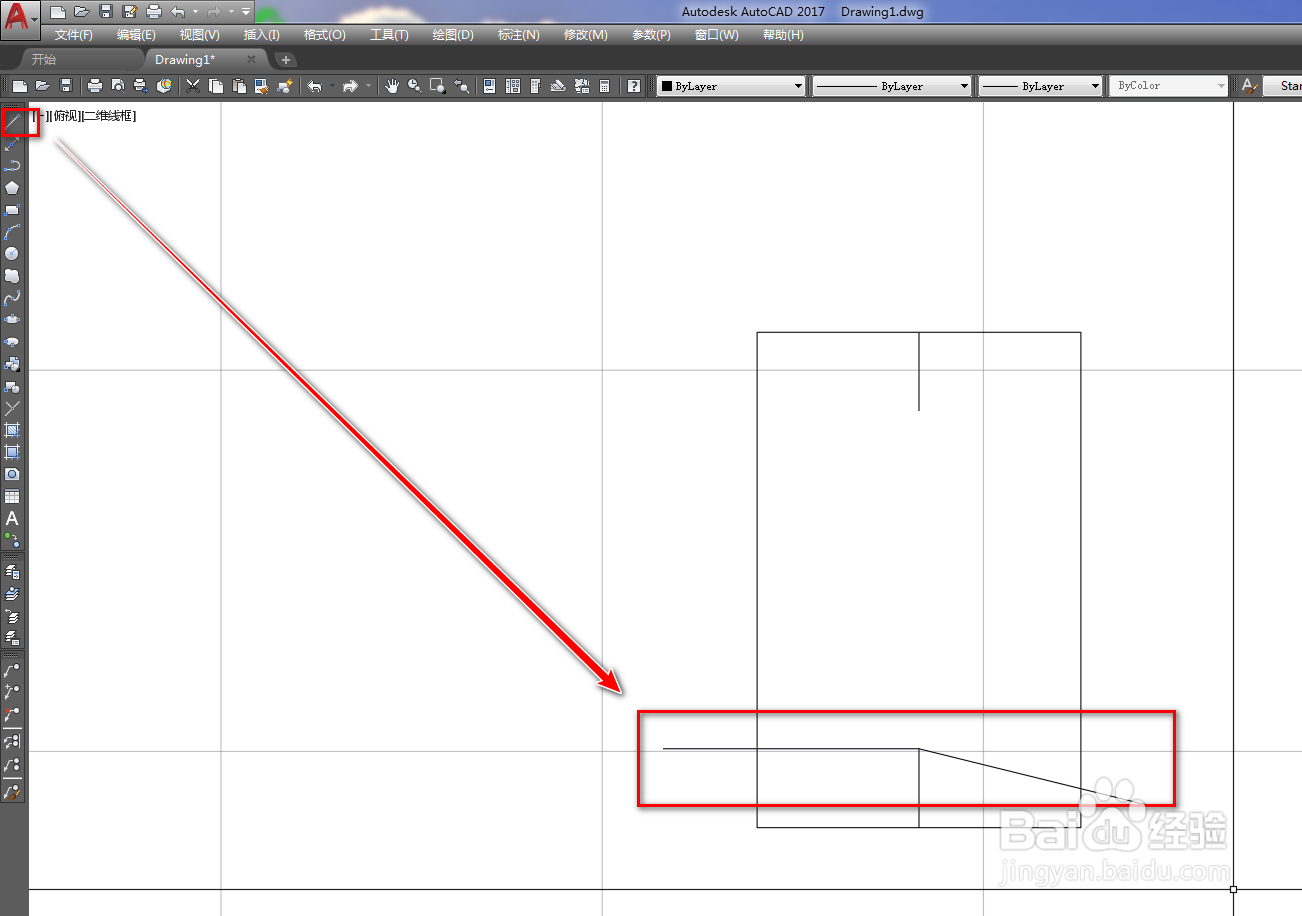

4、使用直线工具，绘制一条横线和一条斜线，如下图。

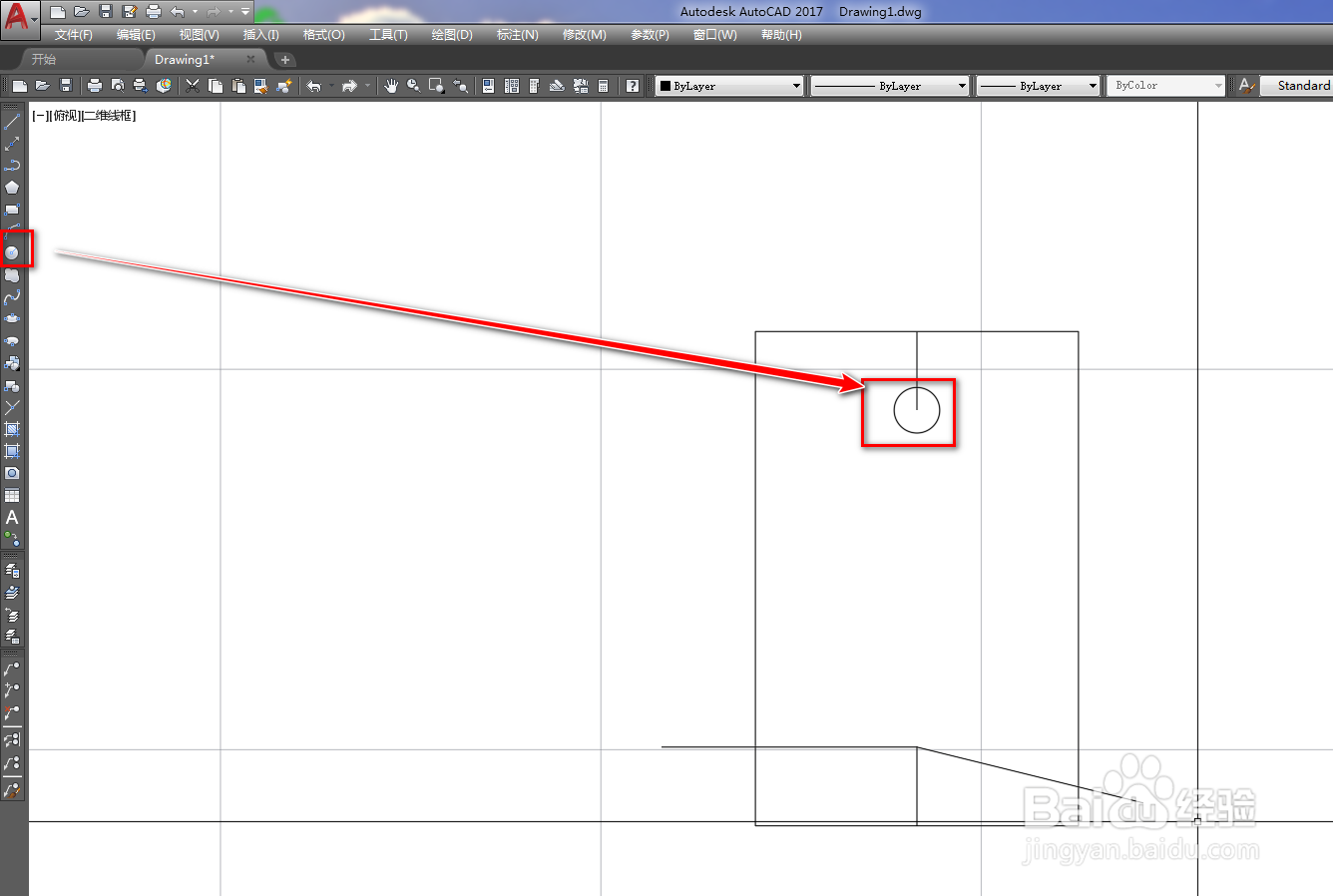

5、使用圆工具，以上侧竖线的端点为圆心绘制一个圆，如下图。

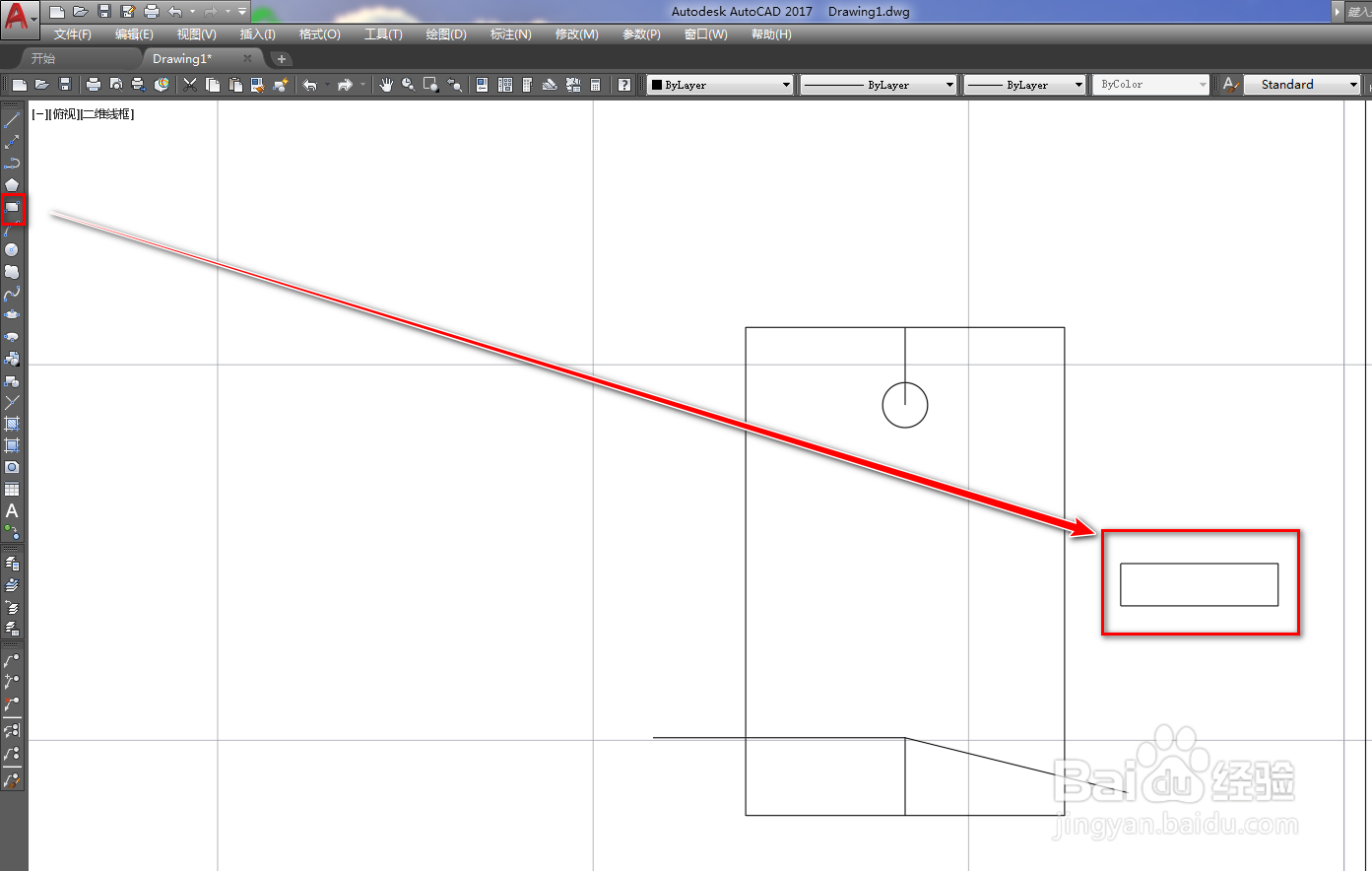

6、再次使用矩形工具，在作图区绘制一个矩形，如下图。

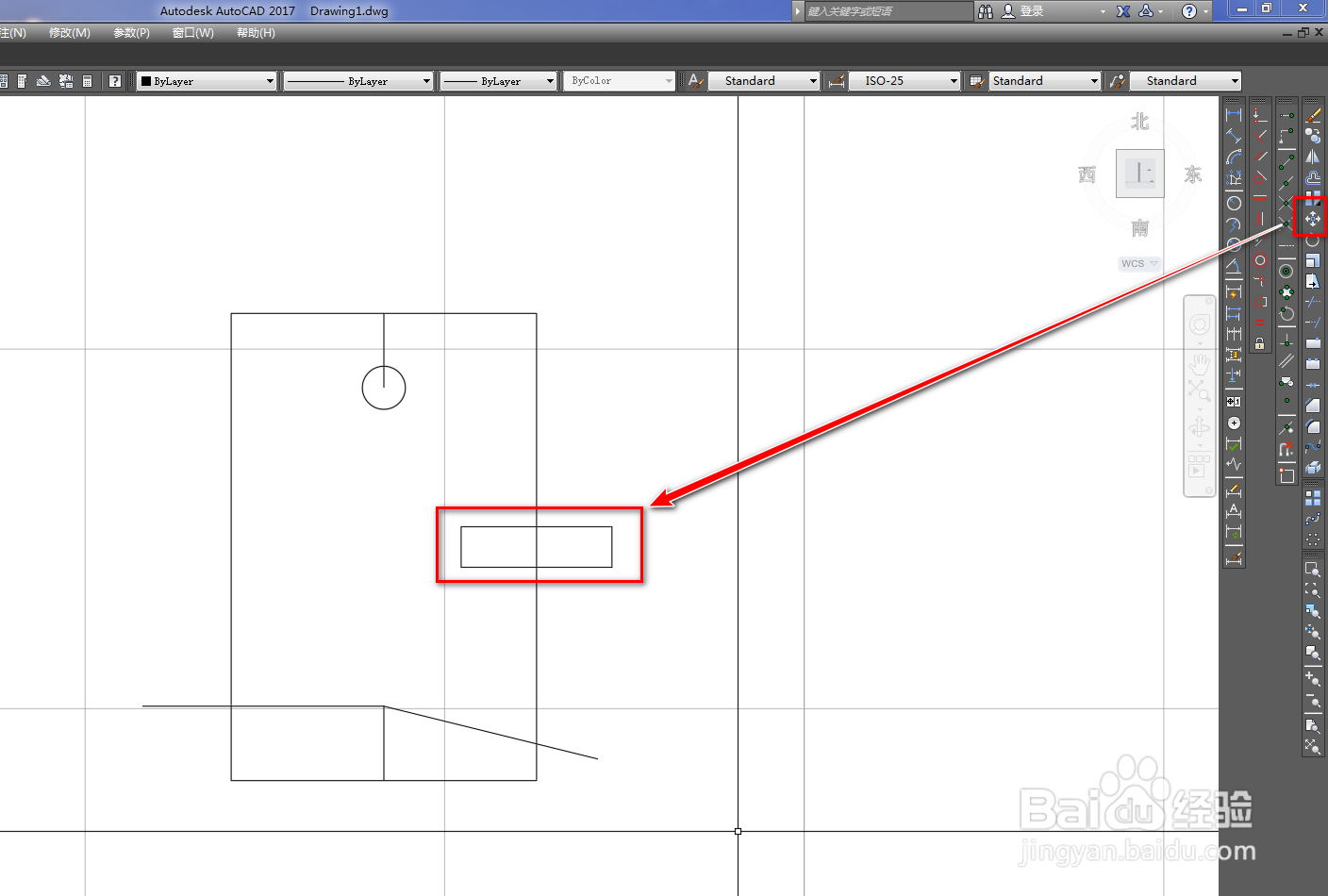

7、使用移动工具，将其移动到矩形右边中点位置，如下图。

8、使用修剪工具，将多余的线段修剪掉，如下图。

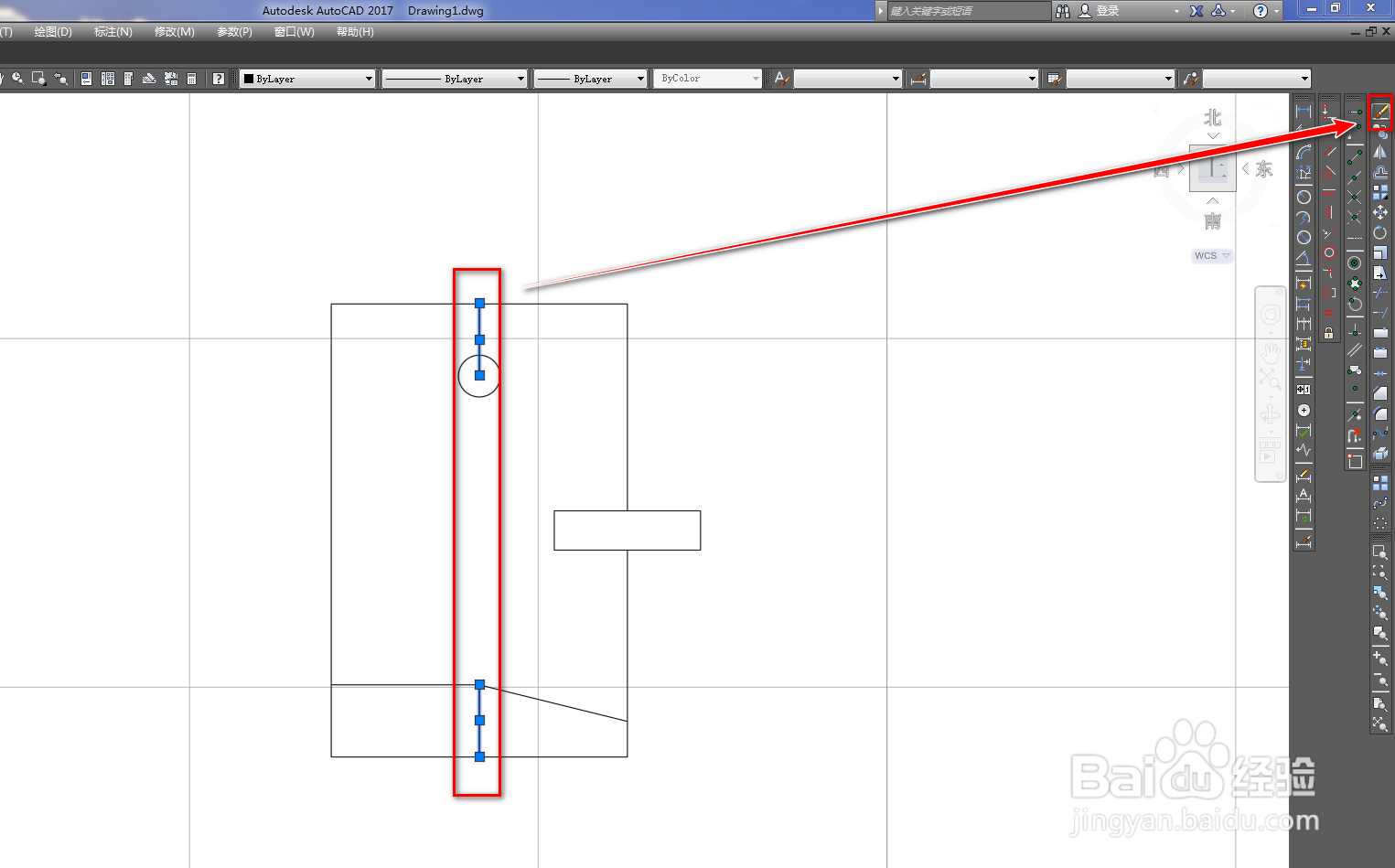

9、选择两条竖线辅助线，使用删除工具将其删除，如下图。

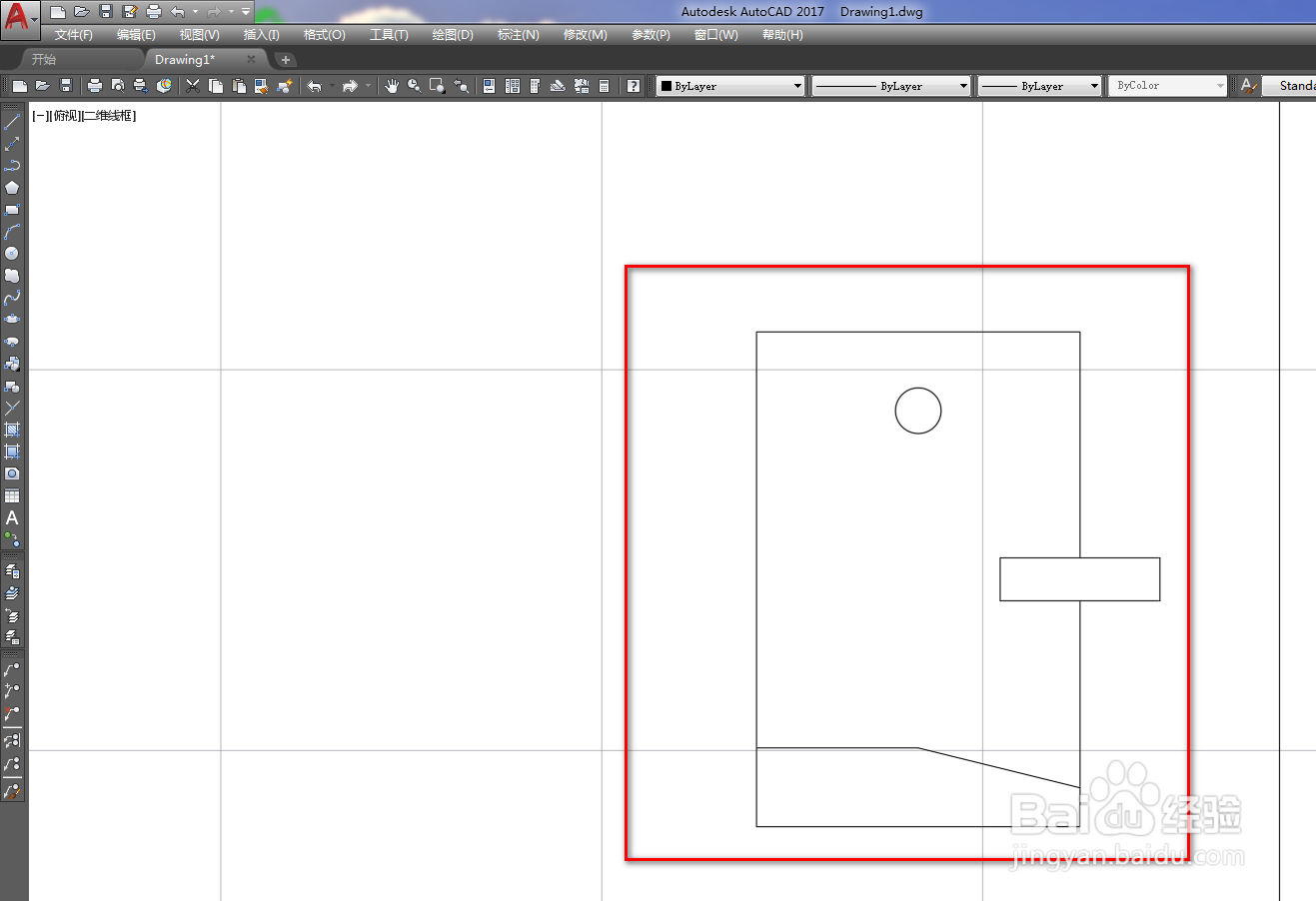

10、确定后，我们就得到了智能卡锁图形符号，如下图。
