蓄电池容量测试仪

1、接线方法

1、测试前，在连接测试电缆时应先连接仪表，再连接电池组，仪表和电池组并接。

2、测试后，应先关闭仪表电源再拆测试线，先拆电池组端再拆仪表端。

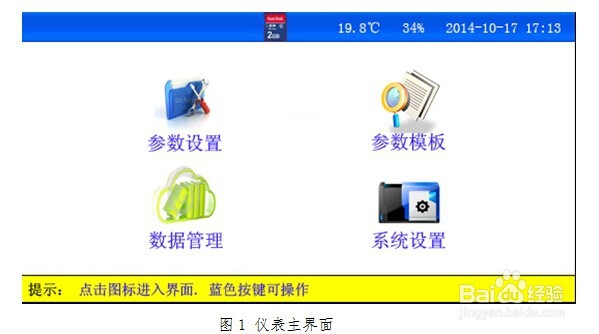

1、仪表开机后显示“参数设置”、“参数模板”、“数据管理”、“系统设置”四个模块。

参数设置：设置电压、电流、放电小时率、机房信息等相关参数；

参数模板：可直接调用的标准模板；

数据管理：测试数据的分析，包括柱状图等分析；

系统设置：仪表本身参数的设置，包括时间设置、触摸校准、参数校准、产品版本等。（此功能在产品出厂前均已设置好，原则上不需要调整。）

2、仪表正确接线后测试前首先进行参数设置：

具体步骤：进入主界面“参数设置”→“在线监测”

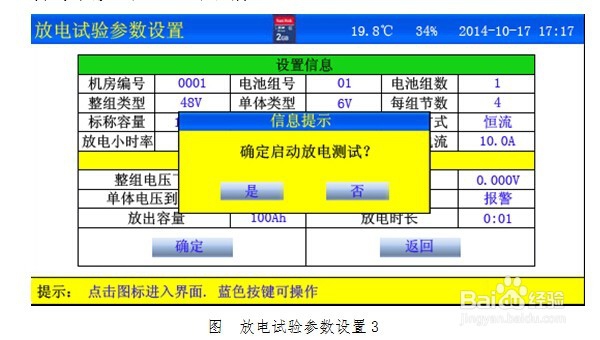

进入主界面“参数设置”→“放电实验”

设置完成按“确定键”，开始放电。

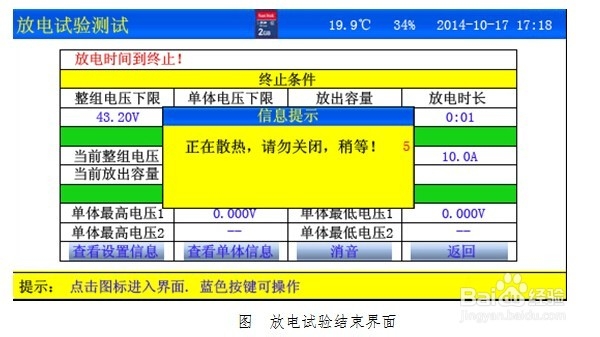

3、放电结束后进入“数据管理”界面查看测试数据。

具体步骤：进入“数据管理”→“在线监测”或“放电试验”

测试数据导出到SD卡
