Abaqus几何建模Part部分界面详解

1、首先记住三个采用快捷键

Ctrl+Alt+鼠标左键  旋转模型

Ctrl+Alt+鼠标中键 平移模型

Ctrl+Alt+鼠标右键 缩放模型

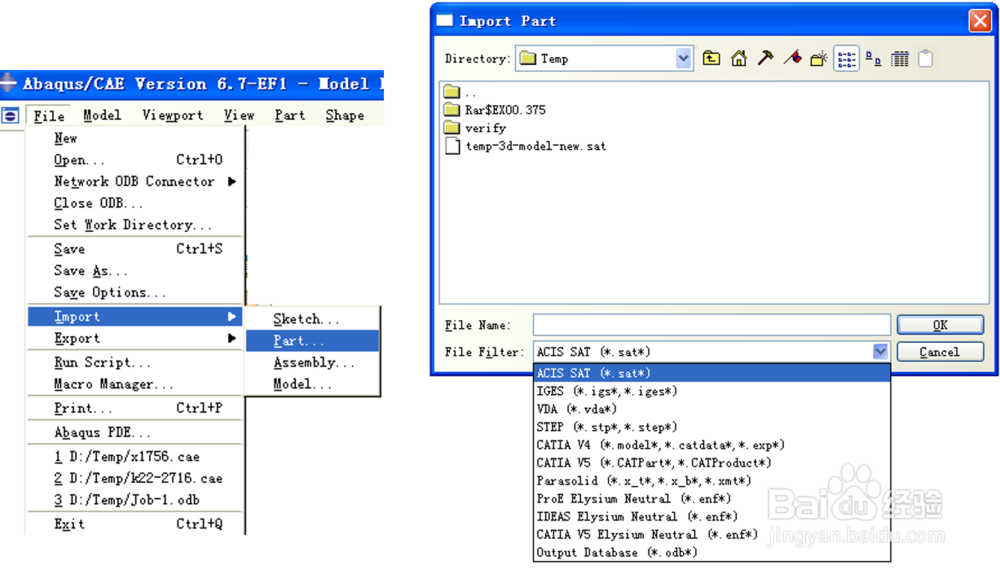

1、Pro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用。

 推荐采用step格式文件导入！

2、 如同其他CAE软件，Abaqus的建模功能有限，只适合建立简单Part，如跌落分析中的地面等。

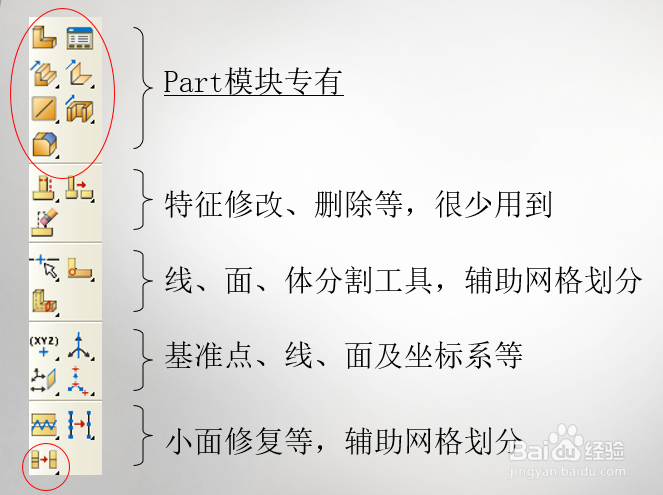

3、如果按钮右下方有小黑三角，左键按住该按钮不放，可展开其他类似功能，向右移动鼠标即可切换功能。 如：

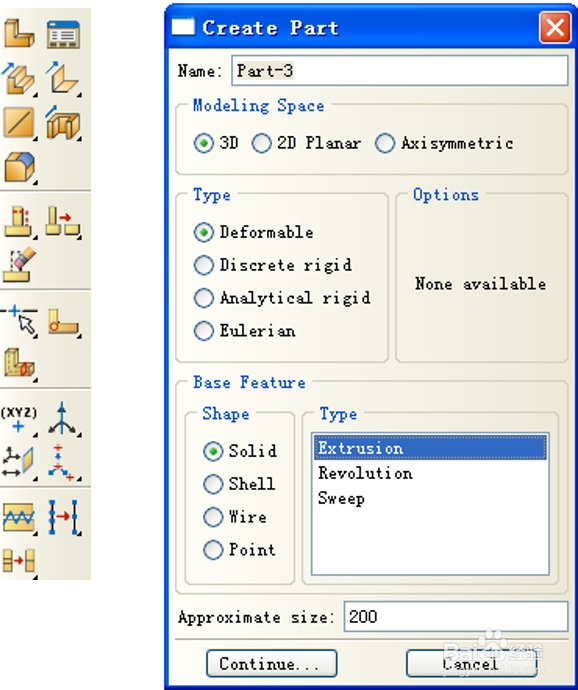

4、右图四个方框表示内容：

1. Modeling Space

三维立体模型、二维平面模型、轴对称模型

2. Type

部件类型：可变形体、离散刚体、解析刚体（为接触分析提供刚性表面）、欧拉体

3. Shape

部件形态：点线面体，随Modeling Space和Type不同而不同

4. Type

建模方式：拉伸、旋转、扫略

5. 截面的大致尺寸，便于建模

5、右图四个方框表示内容：

ØName

rigid-floor

ØModeling Space

2D Planar

ØType

Analytical rigid

ØApproximate size

200
