CAD中如何标注大于180度的角度？

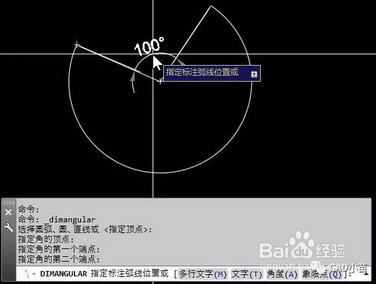

1、有不少人为这个问题而困扰，其实这个问题很简单，只需要调整一下操作步骤。执行角度标注后，注意看命令行提示：

选择圆弧、圆、直线或 <指定顶点>:

我们在标注角度的时候习惯于选择组成角度的两条边，如果是上面的例图，有圆弧和角度的边线，我们有两种方法来标注出大于180度的角度。

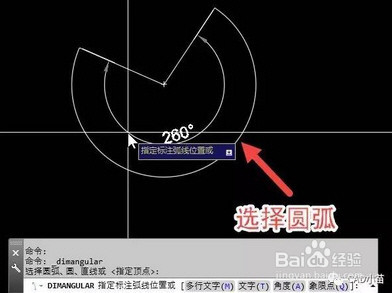

角度标注可以标注圆弧的角度，当选择圆弧的时候，标注的角度不会进行转换，如下图所示。

2、假如上面的例图中没有圆弧，只有组成角度的两条边线，我们仍要标注大于180的角度怎么办？我们再看看命令行提示：选择圆弧、圆、直线或 <指定顶点>，选择圆弧、圆、直线是默认的选项，可以直接操作，后面<>里的选项需要按回车或空格后会执行，其他命令中这项参数也是如此。

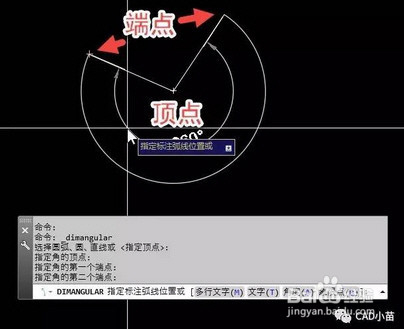

出现上述提示后按空格，软件会提示我们选择角度的顶点，选择顶点后会提示选择角度的两个端点，这种操作方式也可以标注出大于180度的角度，如下图所示。

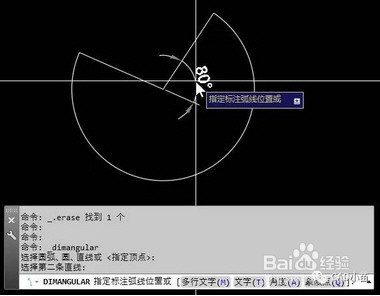

3、角度标注在选择两条边时，这两条线将360分成4个象限，可通过移动光标标注不同象限的角度，如下图所示。

4、当选择顶点和两个端点的时候，只将360度分成2个象限，如下图所示。

5、假如要标注角度的两条线没有相交，也就是直接选不出顶点，怎么办？如下图所示。

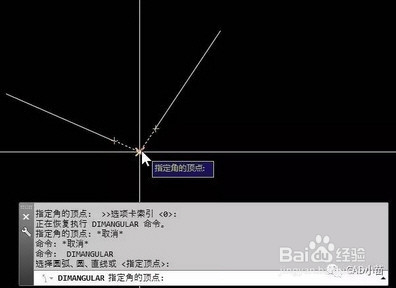

6、这种方式标注角度时用选择两条边的方式最简单，但无法标注出大于180度的角度，但这个角度又没有顶点，想用顶点方式就麻烦一点了，可以打开延伸和交点捕捉，找到两条直线延伸线的交点，如下图所示。

7、有时候一个问题会困扰我们很长时间，最后却发现答案原来如此简单，所以大家在学习命令的时候要注意命令行提示，有时间的话每个选项都试试。
