钢筋算量GGL培训笔记-板(1)：[11]6 板及板钢筋

1、 板的绘制方式：

1、用点画板，不封闭的用直线画。

2、直线 –选择支座即梁的中心线

3、矩形：找两个支座的中心线。

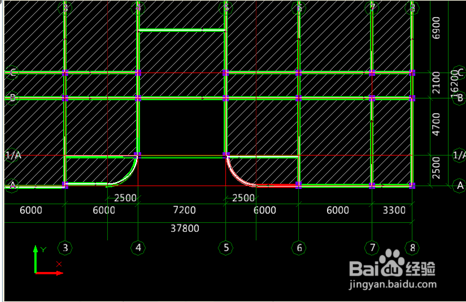

2、4、三点画弧 画封闭的圆弧的板。

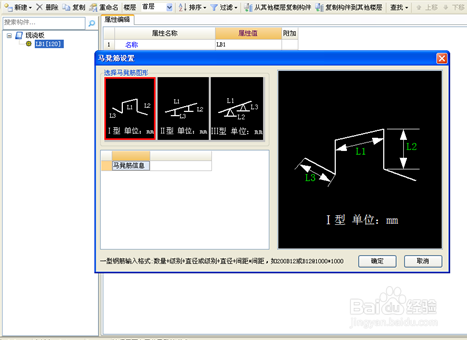

3、当工程中需要双网双向配筋时，点击马镫筋参数图后面的小框，在弹出框左侧输入马镫筋信息，回车确定，右侧输入马镫筋长和高参数，点击确定。

板厚度的属性值默认的是当前楼层的板厚度，添加时需要将括号删除直接输入板厚度。

马镫筋信息窗口输入方式：数量或级别+直径+排拒，即B12-100。

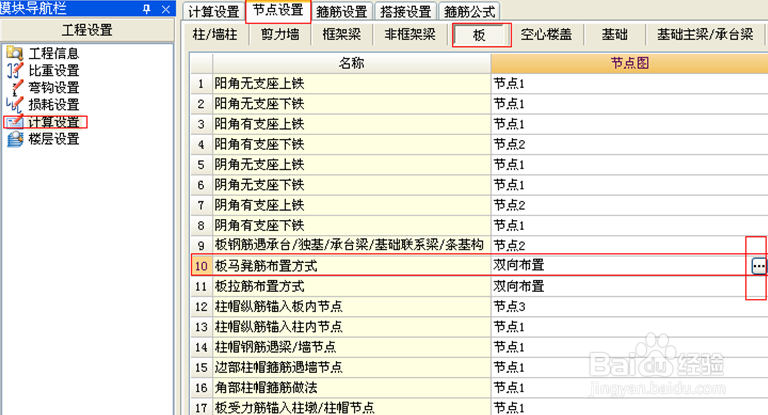

4、马镫筋有两种布置方式：梅花布置和双向布置。查看工程需要按照哪种布置方式，如果是按照梅花形设置，需要切换到“工程设置”下的“计算设置”，中“节点设置”，下的“板”，第10条，默认为双向布置，点击下下拉框可以选择“梅花布置”。

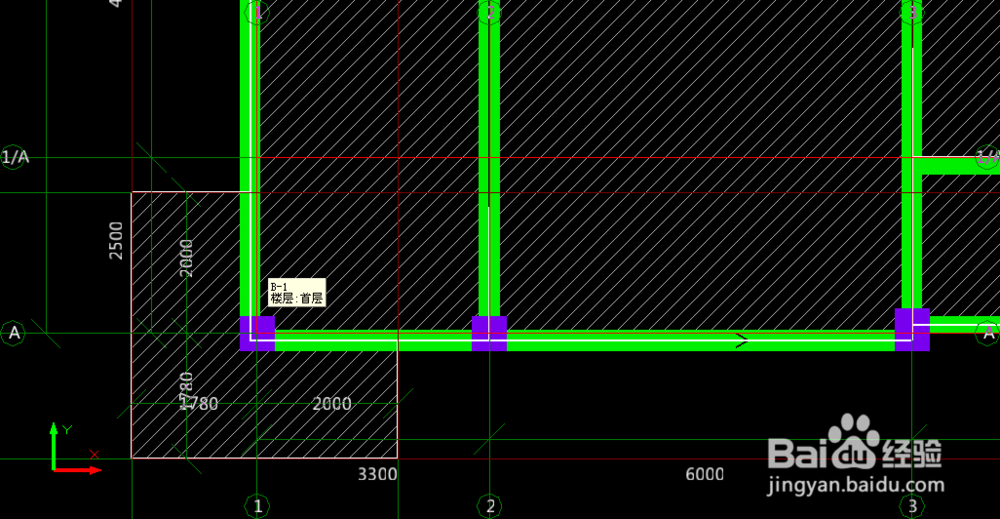

5、 悬挑板

转角处的板可以按照平行，绘制辅助轴线的方法进行处理。

为了实现辅助轴线建立的便利，任何构件工具栏中都存在，两点平行，三点画弧等副主轴线的处理。

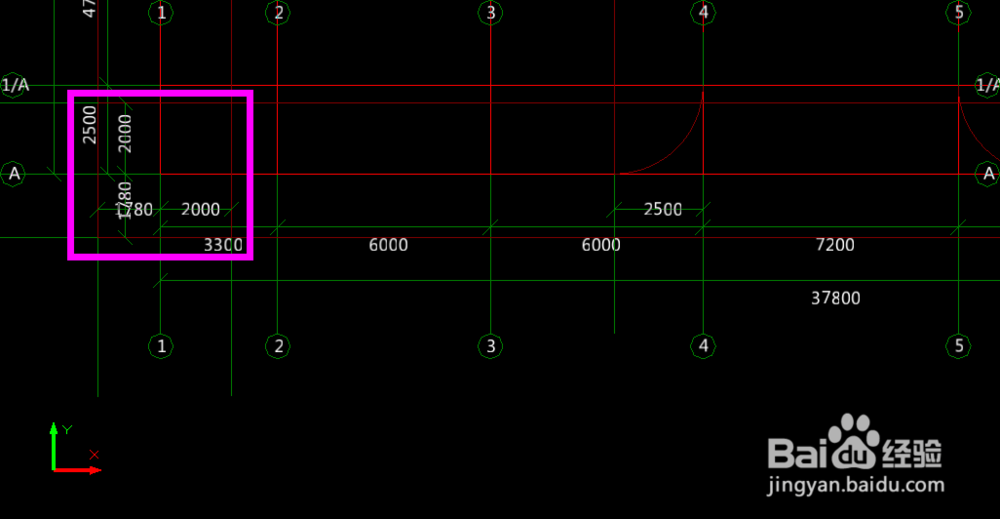

选择好1轴和A轴相交处，点击平行，选择基准轴线1轴，向左偏输入-1780，向右偏输入2000；选择A轴，向下偏输入-1780,向上偏输入2000。

输入完毕后发现辅助轴线没有相交，需要切换到辅助轴线。

首先点击“延伸”，用左键选择一条延伸的边界线，我们选择平行于1轴的一条外边界线。然后左键选择要延伸的构件图元，即可以分别点击垂直于1轴的两条辅助轴线。最后右键确定。

下图是一次选择一条延伸边界线，一个构件图元的操作截图。

6、用直线绘制方式进行绘制板。
