教你如何用SolidWorks画蜗轮蜗杆？

1、一、蜗杆的画法

先用拉伸或旋转命令画出蜗杆的外形（大径），如下图：

2、再用螺旋线画出蜗杆齿的扫描路径，计算螺距Pz=Z1*轴向齿距Px,Pz=Z1*Px=1*π*m=3.14*2=6.28，如下图：

3、通过蜗杆的尺寸计算公式，画齿轮廓，如下图：

4、然后用扫描切除画出蜗杆齿。（如果是多头，就用圆周阵列），这样蜗杆就画好了，如下图：

1、蜗轮的画法

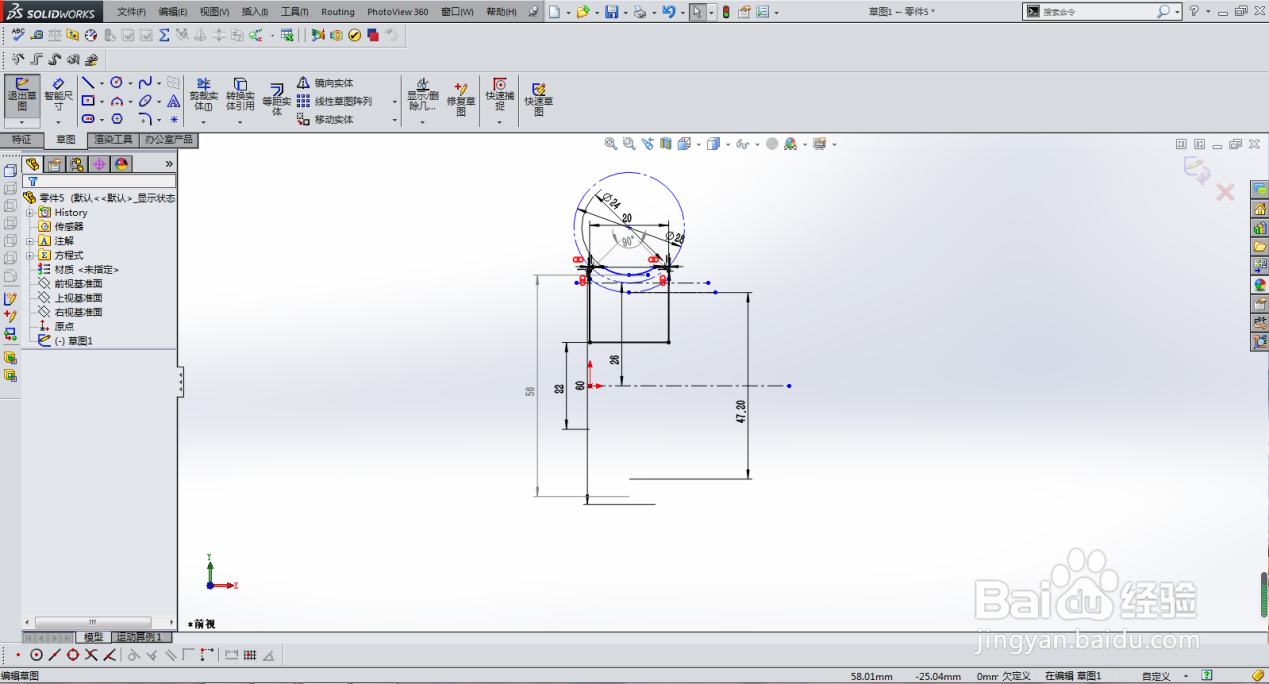

画出蜗轮的外形草图，如下图：

2、用旋转命令画出蜗轮外形，如下图：

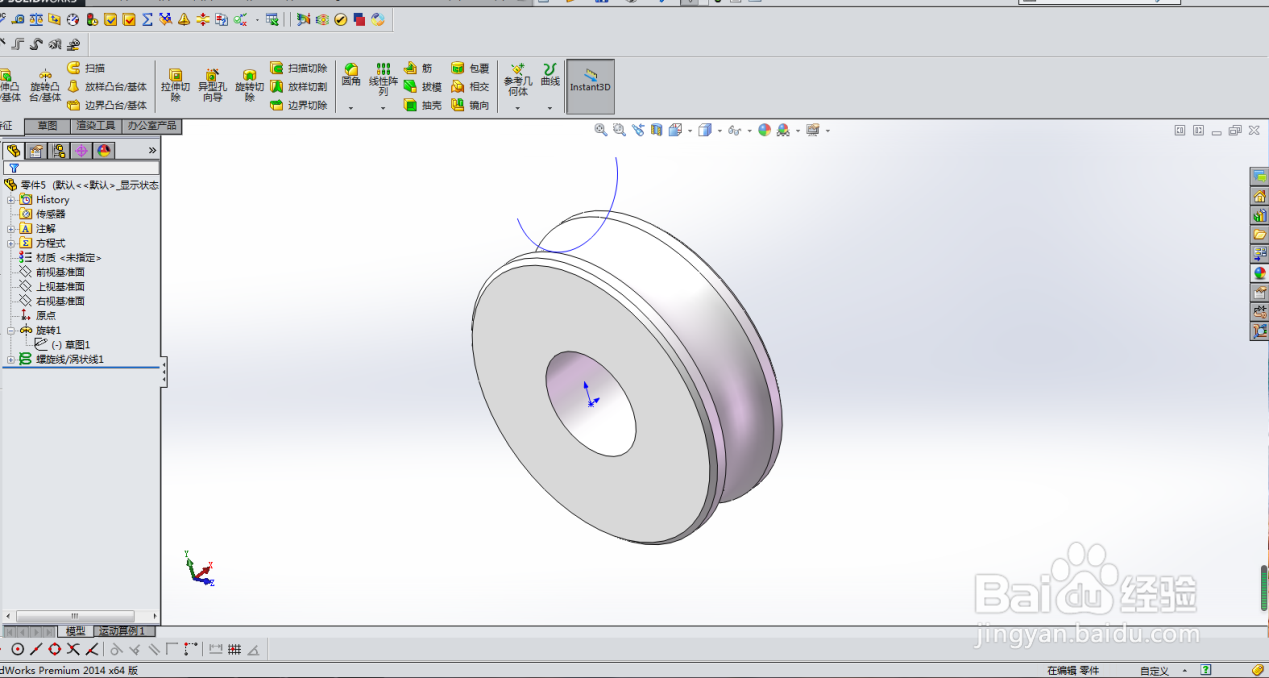

3、再用螺旋线（螺旋线的圈数一般为半圈左右）画出蜗轮齿的扫描路径，如下图：

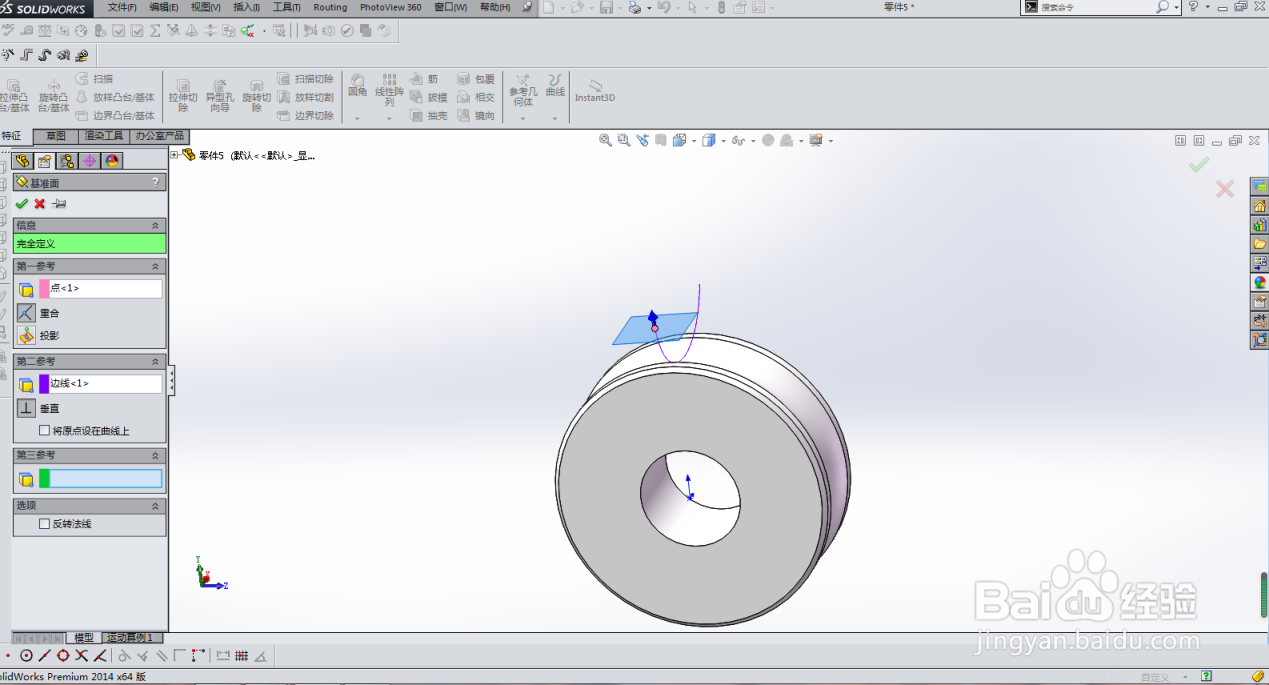

4、新建一个与螺旋线垂直的基准面，如下图：

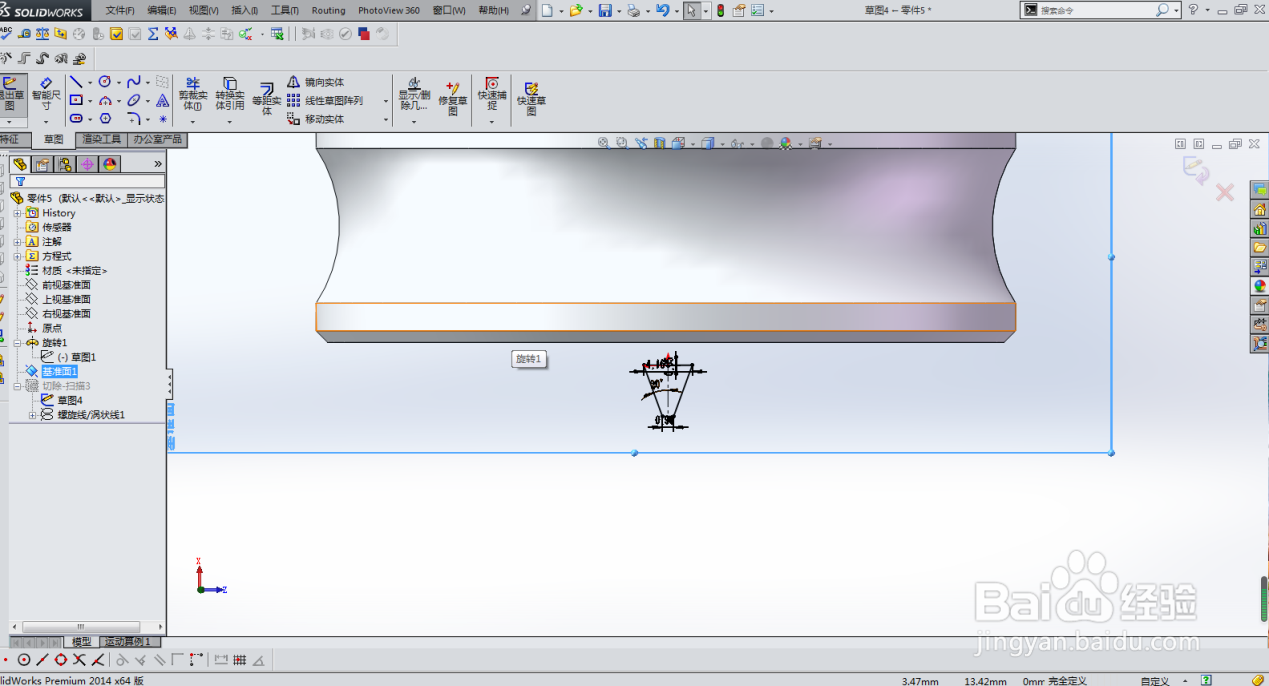

5、在基准面上画出齿廓，如下图：

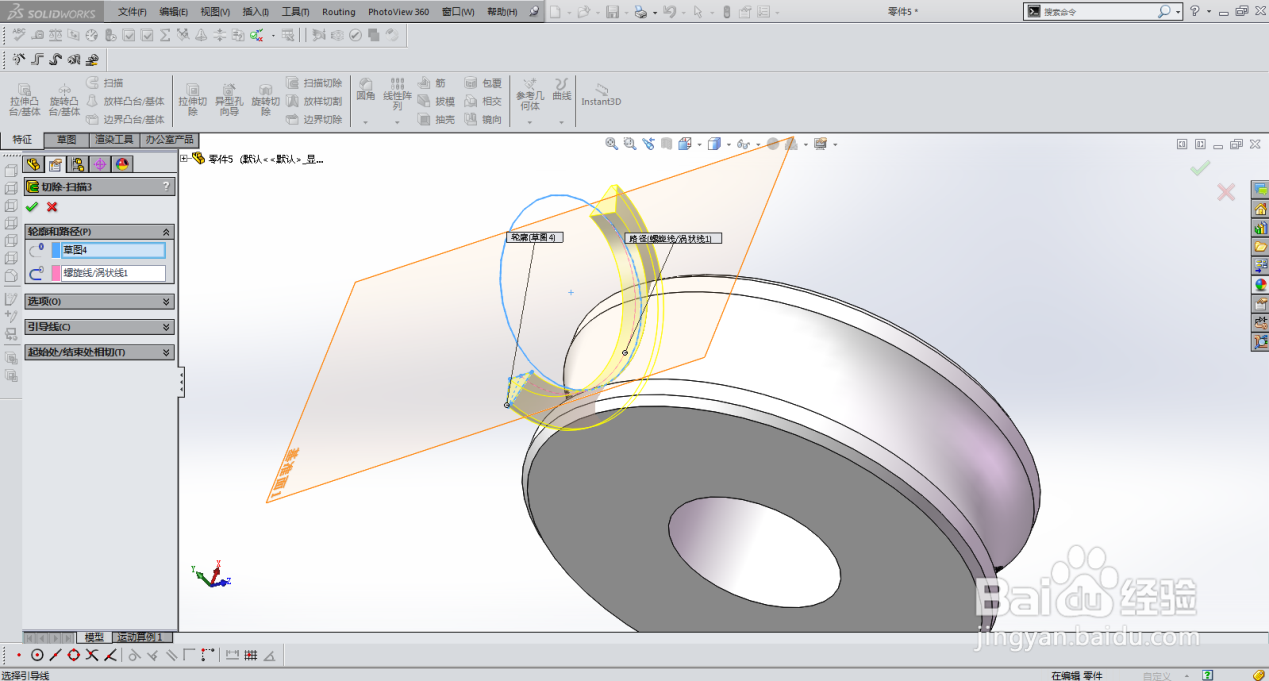

6、然后用扫描切除命令画出蜗轮的单齿，如下图：

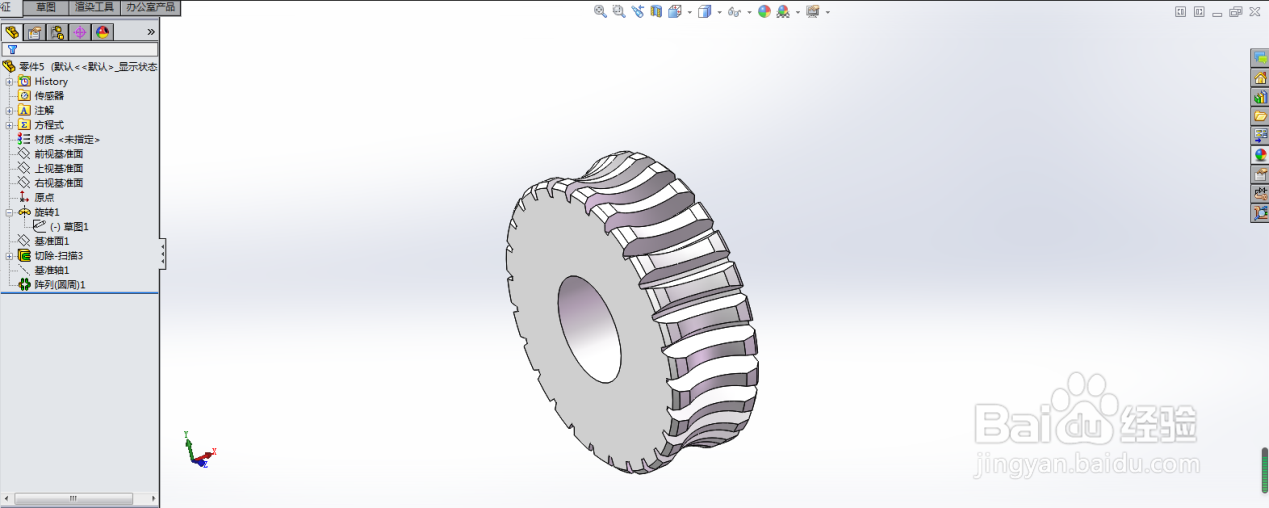

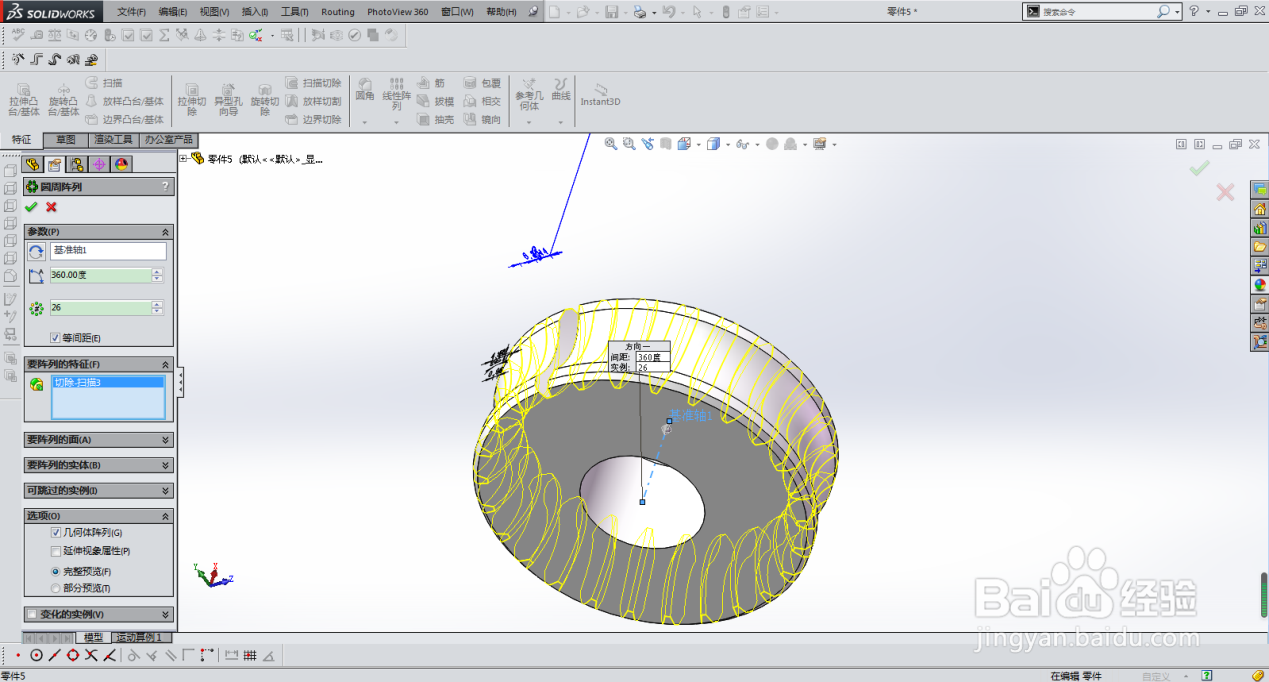

7、最后用圆周阵列命令，将所有齿画出来，这样蜗轮就画好了，如下图：
