天正画图视频教程

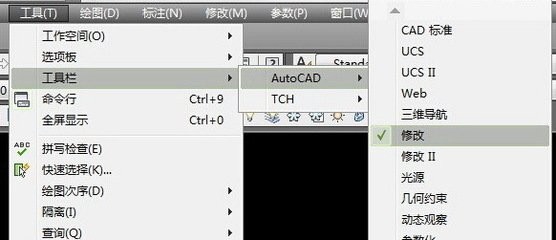

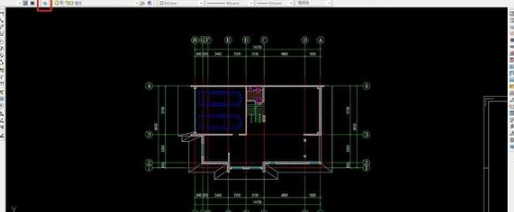

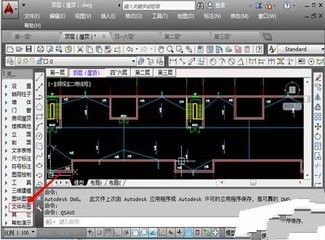

1、建立轴网

 a、天正⑴→模板图→“直线轴网”→1生成新数据 b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTE c、“轴网标注” d、“单轴变号”（必要时）

2、绘制柱子

 a、天正⑴→模板图→“方柱插入”或“单插方柱” b、天正⑵→模板图编辑→“柱子参数” c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）

 a、 天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线 （注：也可以用其他绘图命令绘出剪力墙的轮廓线）

b、 用solid命令填充剪力墙（每捕捉四点即填充一个四边形） c、 “复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线

 a、 天正⑴→模板图→“主梁线”

b、 取主梁起点→键入“w” →输入梁宽数值→绘制梁线 （注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向） c、 天正⑵→模板图编辑→“改变梁宽”（必要时）

5、绘制次梁线

 a、天正⑴→模板图→“次梁线”

b、键入“F”取次梁参照点→输入梁与参照点距离 →键入“w” →输入梁宽数值→绘制梁线

c、复制一道标注次梁位置的尺寸线 →天正⑴→尺寸标注 →“标注断开” →输入断开尺寸数值（右侧输正值，左侧输负值）

6、希望我的经验对你有所帮助
