LED电子屏单元板P10安装和维修经验总结

1、安装步骤如下几个步骤：

一:测量好安装尺寸，尽可能精确到毫米单位使整体看起来美观，误差小

二：用龙骨把铝框之间连接牢固，使整个铝框受力均匀，

三:用电手钻或螺丝刀上紧龙骨，不紧不松就刚好

四： 把单元板拼接上去位置大小刚好被铝框套进去，

五：每个排线检查完后，把排线和单元板连接起来，连接到位不能太松，不然后面显示屏会有局部不亮或乱码现象等。

六：准备5V的连接线，并检查每条线是否有脱皮或接头损坏等，接线不能太细，不然电线会被电流过大烧坏，最好采用正规电线或在官网咨询专业人士

七：连接好5V电线和排线后就准备接220V电源和主线

接主线必须留意要用几平方的接线，一般有1.5平方，2.5平方 ，4平方和6平方米的接线，

根据自己的显示屏电源总功率来计算得出

例如：显示屏总功率是2000瓦就用2.5平方米的接线

因为2.5平方米的铜线承受功率在3500~5500瓦之间

八：接好主线和电源后接通220V家用电后，等待十分钟左右观察电源是否发热很烫，若是则电源存在隐患，更换一个新的电源。

九：接好控制卡和排线还有电源线整个屏都亮，一个简单的LED显示屏就基本做好了，若有部分亮或者某个角落不亮乱码等，需要检查排线和单元板具体位置。

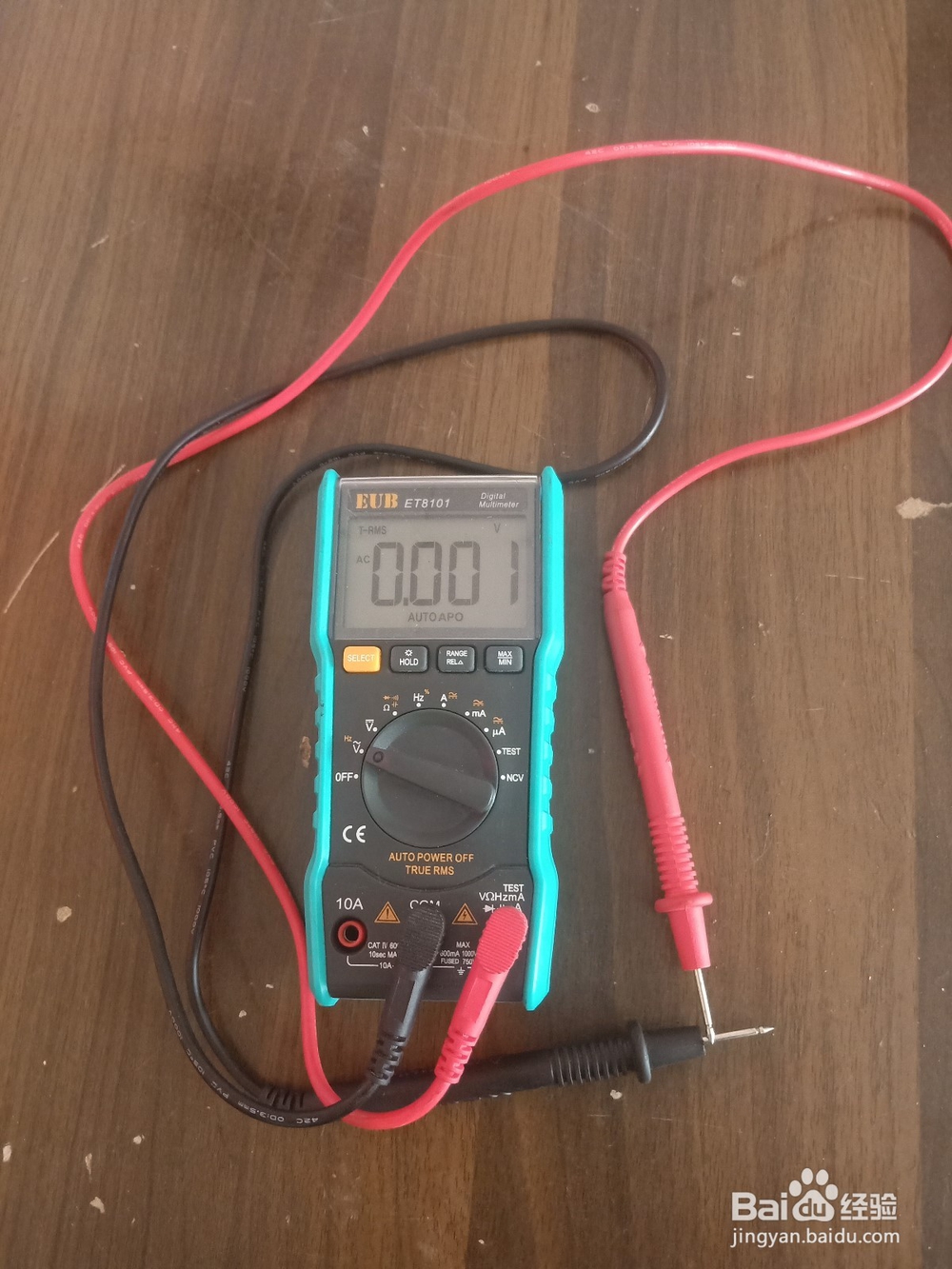

十：屏幕亮了以后用万用表测试各电路电压是否在正常范围内

2、安装好显示屏，接下来是电脑调试的几个简单过程

准备U盘一个 下载个调试软件就可以了，最好用个好U盘，这样保存的数据不会轻易丢失，而且稳定并且传输速度快。我经常用的是闪迪牌子的。

1、一：通常是U盘调时或者串口调试，一般学校或者政府单位用串口调试较多，

连接好电脑U盘用官方软件设置基本的显示屏参数，

二：一般户外单色红色或白色都可以用LED控制软件V4.8可调试

1、一：U盘插进电脑打开软件，首先查找显示屏

二：设置参屏参数多少张版相对应的长和高

三：选好单元板的型号的点数

四：数据极性和OE极性也要设置正确

五：多种语言选择

六：选择直接发送还是U盘保存发送两中模式。
