SolidWorks三维建模训练一百四十三简单实体

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百四十三简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

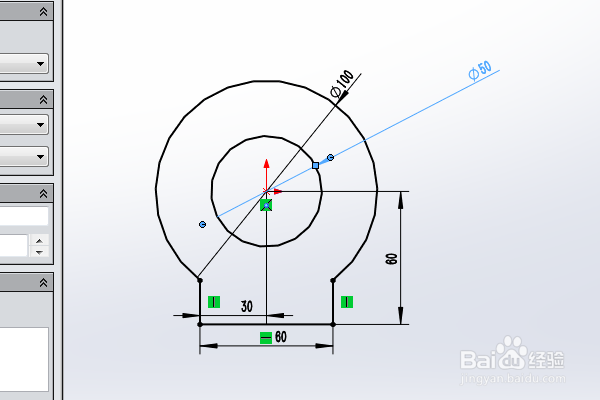

激活圆命令 ，以原点为圆心画两个圆，大圆直径ø100，小圆直径ø50，

激活直线命令，画一个凹形轮廓，

激活智能标注命令，标注尺寸：长度60，高度60，距离原点30，

激活裁剪命令，裁剪大圆弧，

点击退出草图。

3、设置拉伸方向为“两侧对称”，

设置拉伸高度为200，

回车，完成并结束本次拉伸操作。

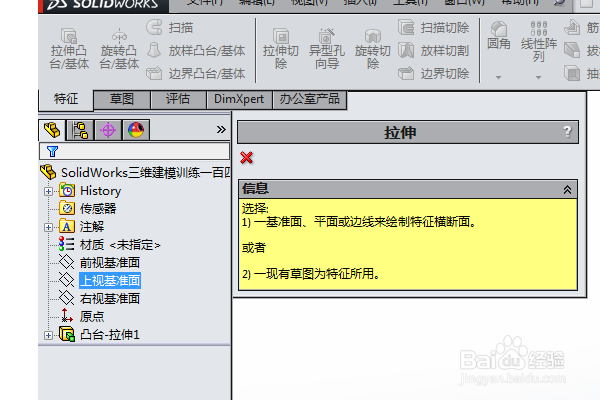

4、点击工具栏中的拉伸切除命令，

点击设计树中的上视基准面，直接进入草图，

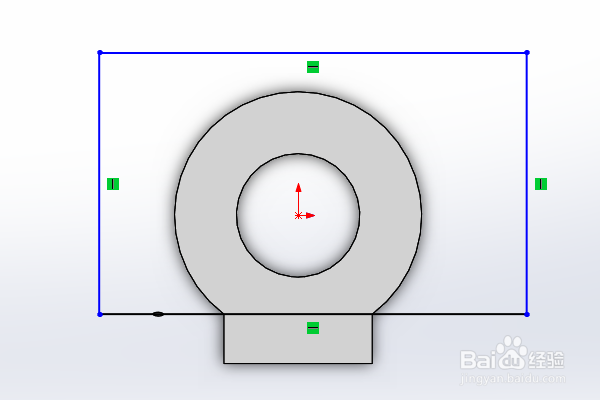

5、激活矩形命令，画一个矩形，

激活智能标注命令，标注下边线距离交点为0，

点击退出草图。

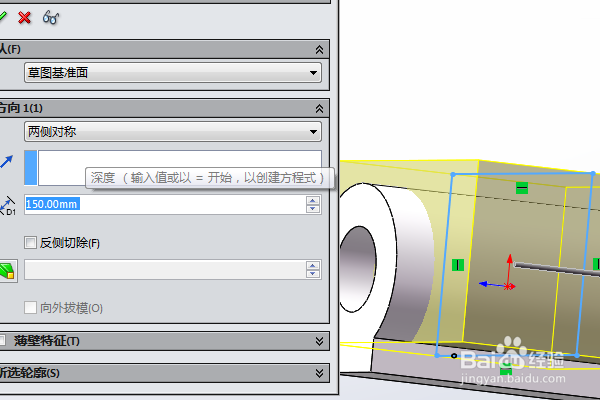

6、设置拉伸方向为“两侧对称”，设置对称高度为150，

回车，完成并结束本次拉伸切除操作。

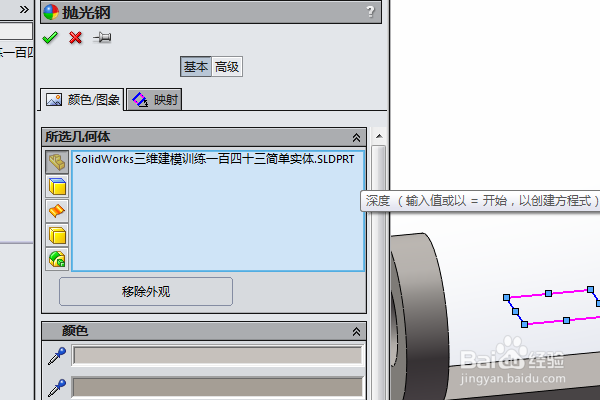

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
