三菱plc编程办法保持性输出互锁编程办法

1、创建梯形图新工程。

2、我们需要编程的要求为，x0按下后M0一直有输出，x1按下一次后M1一直保持输出，X0X1具有互锁功能M0有输出时X1无效，M1有输出时X0无效，X2关闭信号使M0,M1失电。

3、程序要求为x0得到信号后M0线圈的得电，x1得到信号后M1线圈得电。我们先编辑一个x0的常开触点。

1、X0的闭合和断开来控制M0线圈的得电失点。所以用X0的常开触点连接M0的线圈如图：

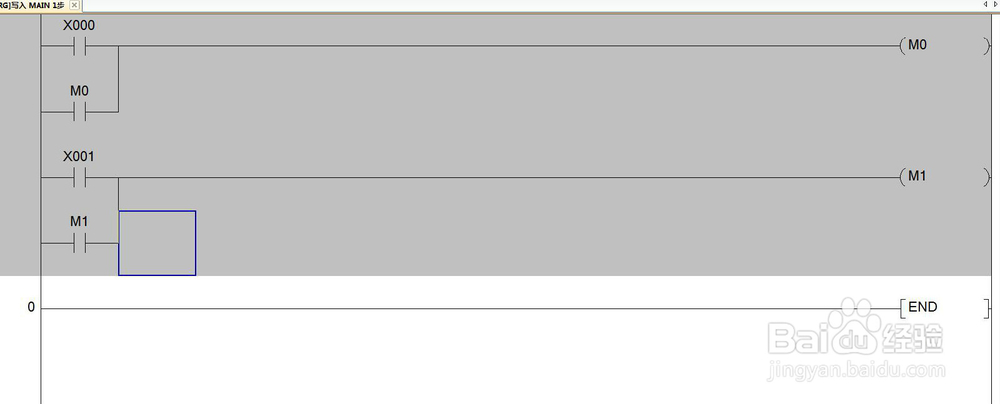

2、X1的闭合和断开来控制M1线圈的得电失点。所以用X1的常开触点连接M1的线圈，且使用自保持编法有M0保持M0的输出，M1保持M1的输出。

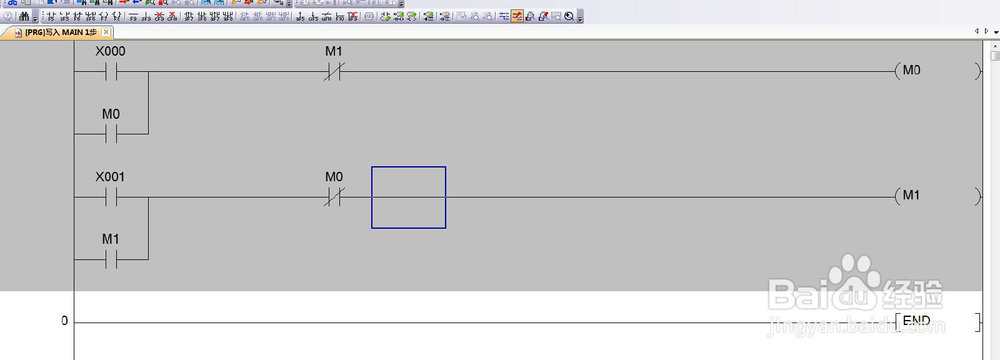

3、自保持做好后，我们编辑互锁，M0，M1在按下对应的按钮后会一直有输出，可用M0,M1的常闭触点作为互锁原件加在对应的路上如图：

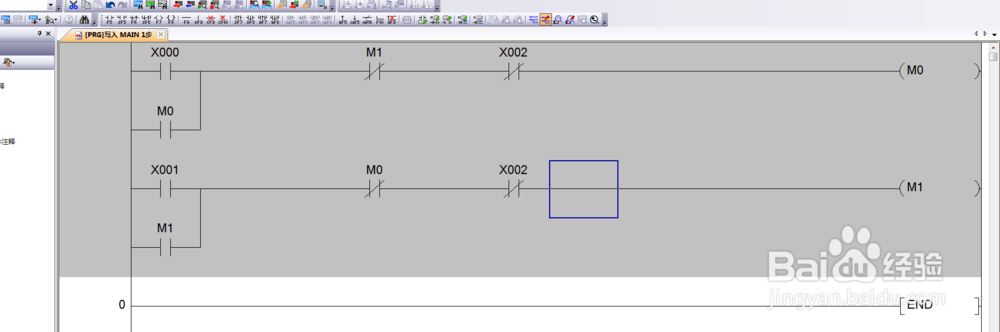

1、最后在闭合路上加上关闭按钮X2的常闭触点即可
