怎么使用saber2011

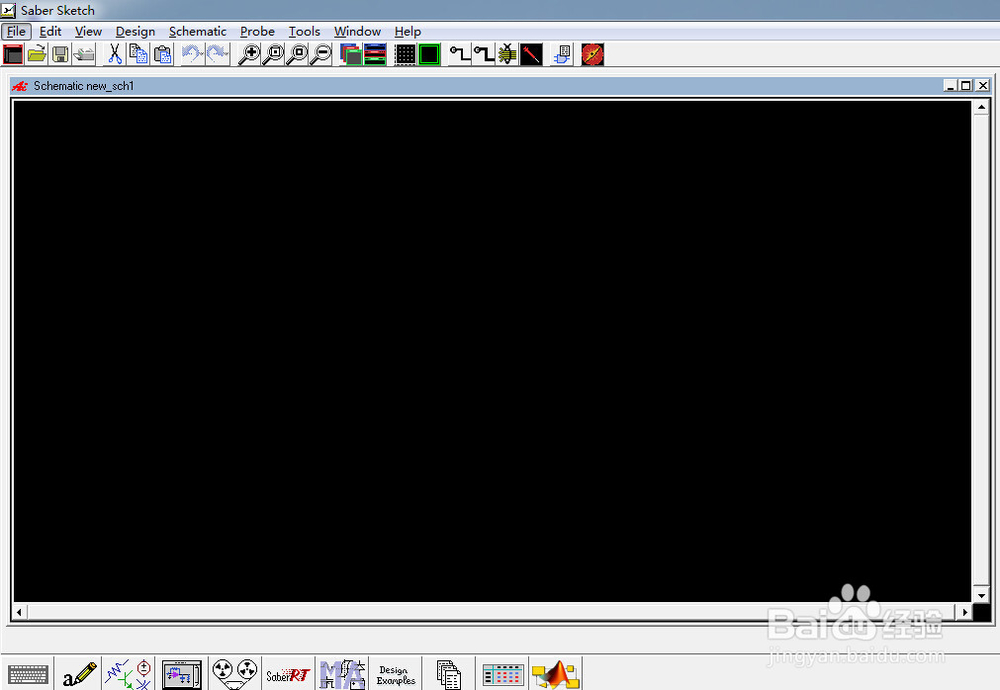

1、打开saber。创建新的设计，选择File>New>Design。

2、打开Parts Gallery（Tools>Parts Library）。

3、search可以在搜索框中输入关键字来检索，borwse可以在相关的文件目录下查找自己需要的器件。

一般选择search方式更为快捷，根据关键字可以快速定位到自己想要的器件

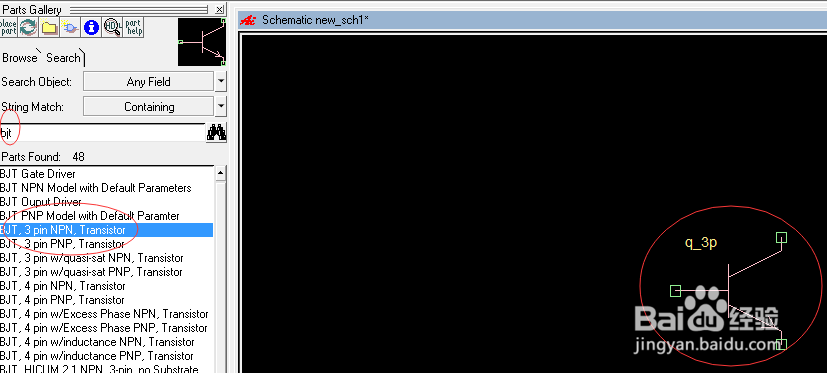

4、bjt，回车确定，列表中显示所有含有关键字bjt的器件，选择第三个选择项，这是理想的NPN型三极管，双击之后，在原理图中就添加了该器件。

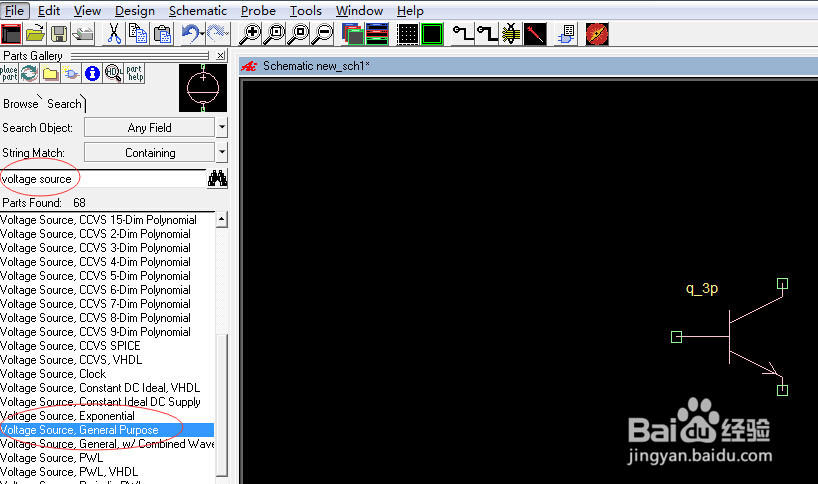

5、输入voltage source查找电压源，并选择voltage source general purpose

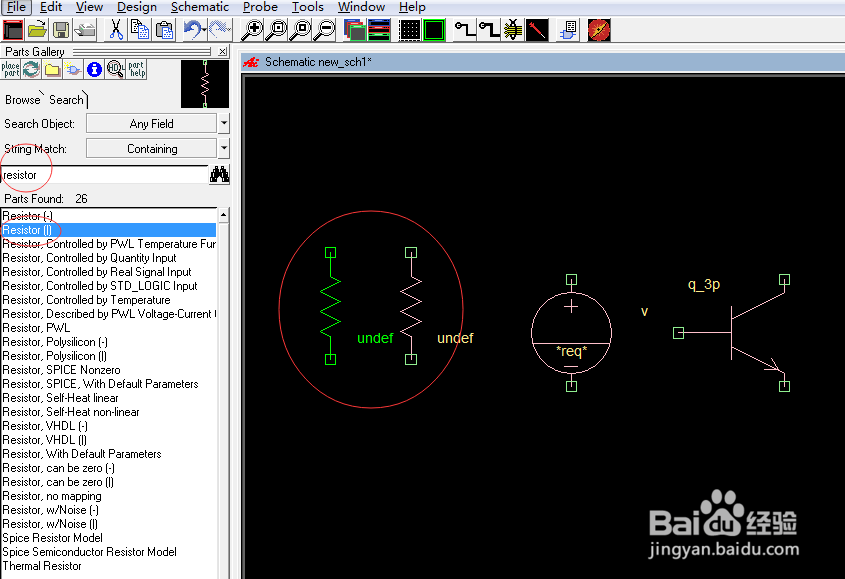

6、resistor，选择resistor[I]添加到原理图（添加2个）

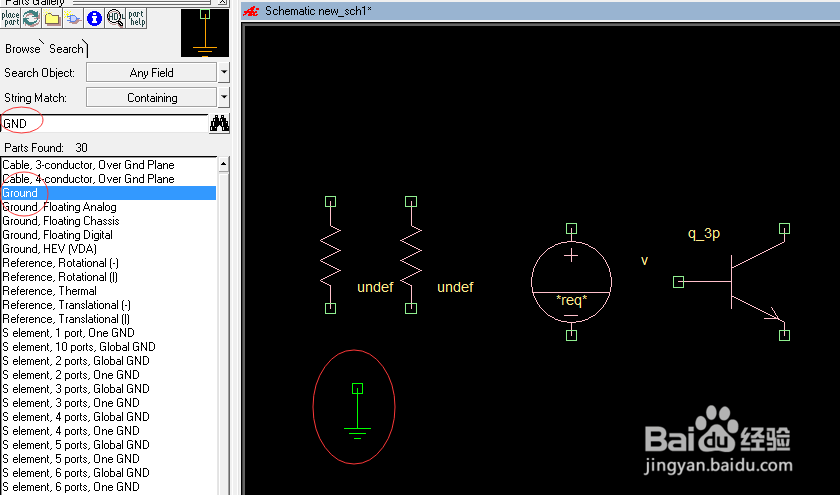

7、输入GND，选择ground（saber node 0）添加到原理图，ground（saber node 0）是必须的，否则saber仿真将因为没有参考地而无法进行。

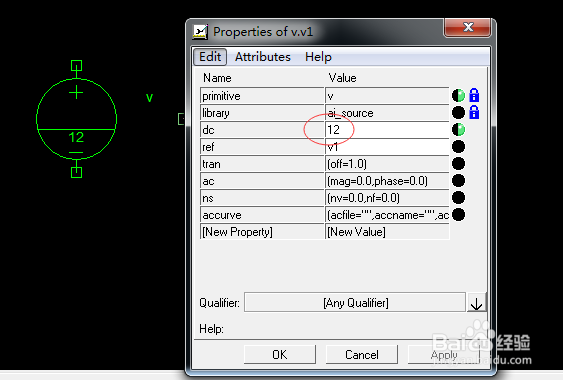

8、鼠标左键拖动器件，进行布局，鼠标左键双击器件，即可修改参数。

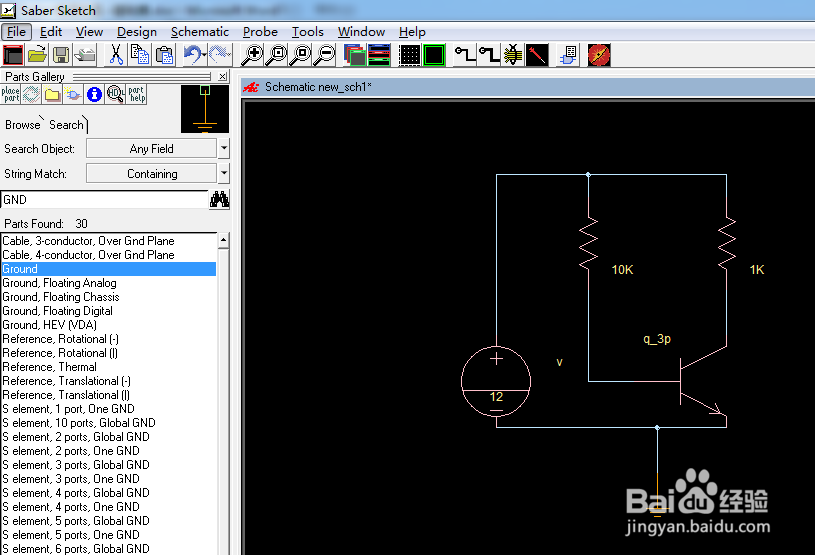

9、按下键盘W键，可绘制wire（连线），将器件连接起来。如下图所示。

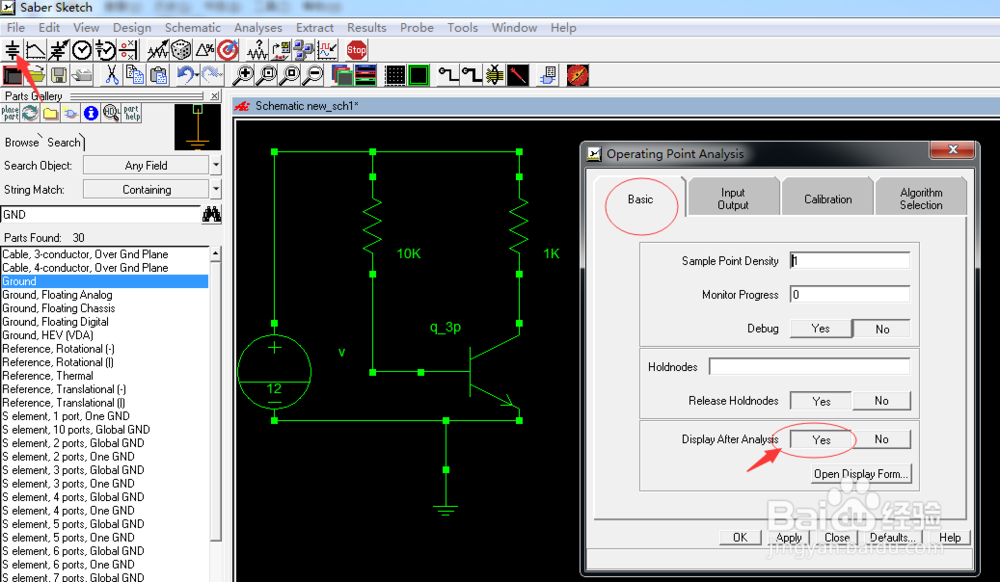

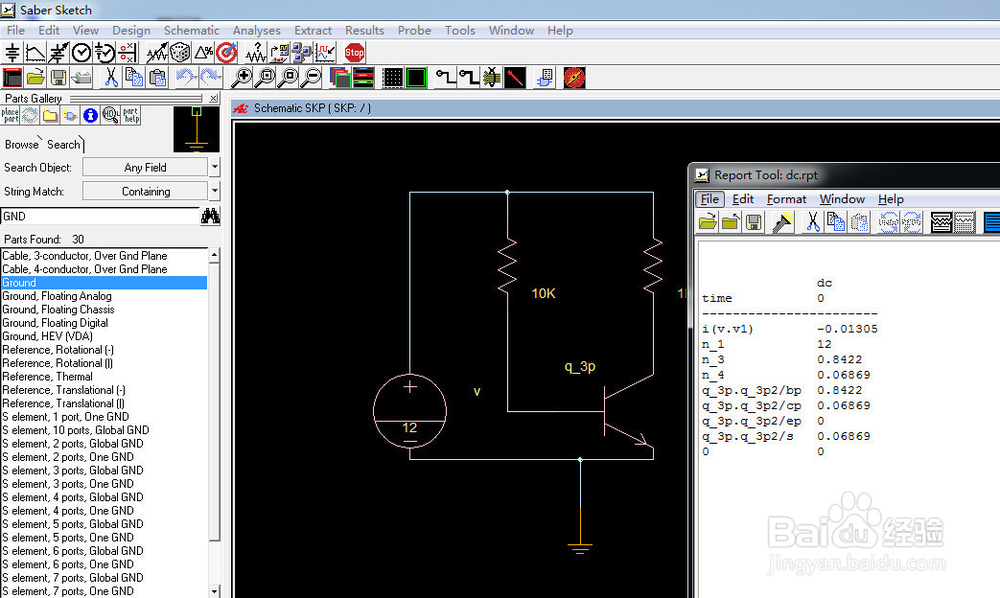

10、选择DC operating point，basic的display after analysis选择为Yes。

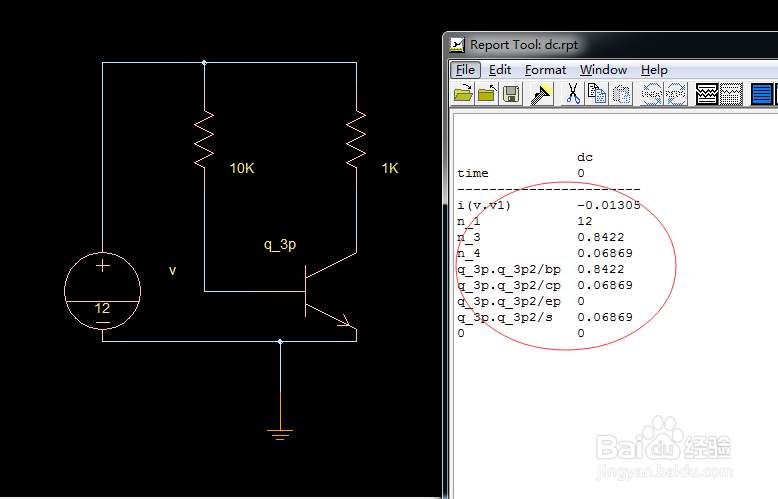

11、仿真结果如下.

12、基极电压为0.8422V，集电极电压为0.06869V，VBE约为0.84V，VCE约为0.069V。
