如何利用示波器自身产生的信号

1、每一台示波器都能产生一个校准信号，它是一个1kHz，峰峰值为3V的方波信号，利用示波器探头连接测试信号，钩子夹在旁边标注有1kHz的位置，鳄鱼夹接地。

2、探头衰减档位打到*10，然后按下Auto Setup,用探头配备的螺丝刀调整探头直至示波器显示标准的1kHz，峰峰值为3V的方波。这就是得到的第一种信号。

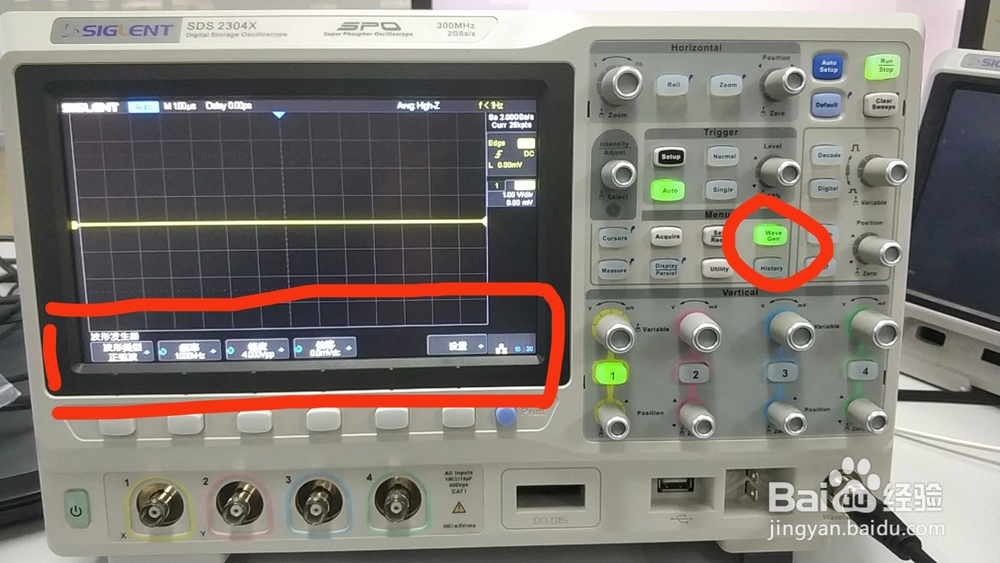

1、利用一台带有AWG功能（Wave Gen又称波形发生器）模块的示波器，比如SDS2304X，在前面板点亮Wave Gen，以打开AWG功能，并设置好想要的波形。

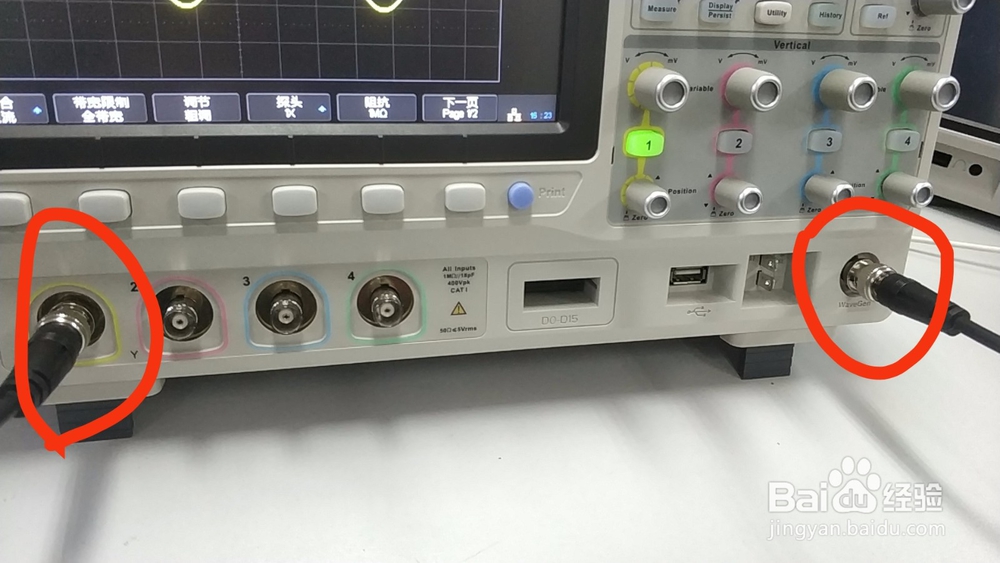

2、利用BNC连接线一端接在示波器输入通道，一端接在Wave Gen输出端口。

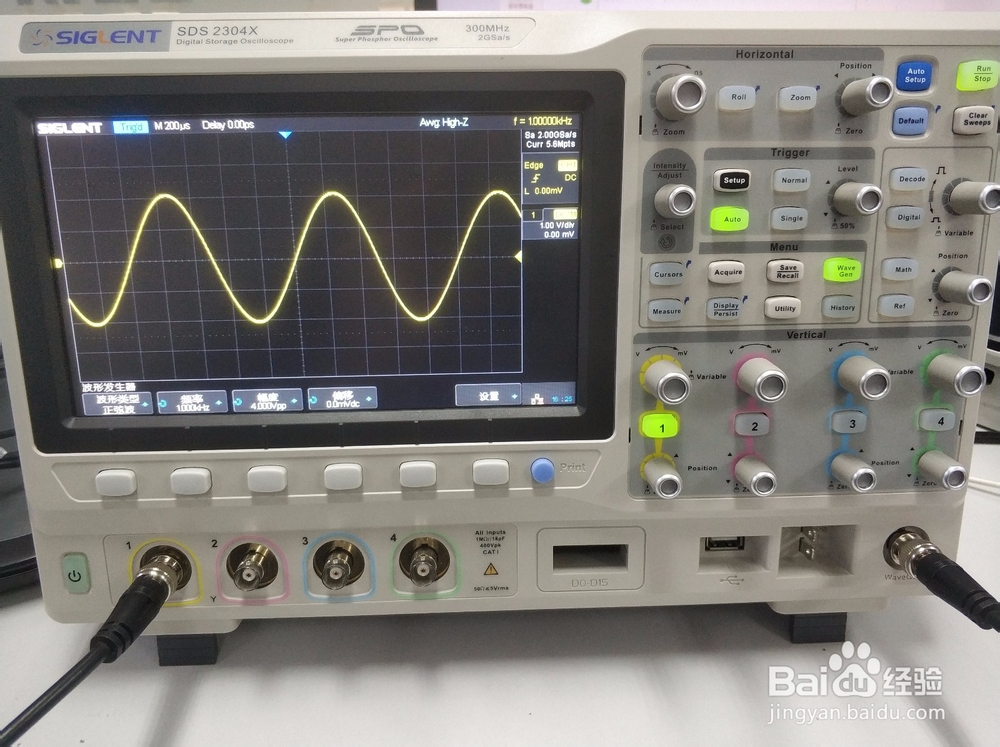

3、之后按下Auto Setup自动触发后，之前设置好的波形即出来啦！
