CAD/天正如何对齐，CAD/天正如何按比例缩放

1、如图，如何将矩形长边对齐下面的线段呢，输入"AL"命令（图中出现的AD这是我个人改的快捷键，实质命令还是AL），选中你待旋转的图形，这里可以包括很多其他元素，甚至是将要对齐到的参照

2、然后按照提示，点矩形长边的一个点，再点线段上的点，然后重复一次，

3、最后会弹出一个对话框，选否

4、然后就得到了我们需要的

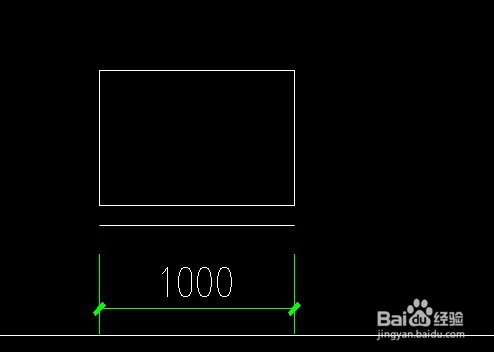

1、如果我们需要按比例缩放到一个不规则的尺寸呢，如图，1300缩放到1000，这是用SC缩放命令很难处理的，那么也可以同上述“AL”对齐命令了，前面的同上所示，最后弹出的窗口点是，就能让矩形按尺寸对齐到线段上
