DXP中PCB板切换单位的三种方法

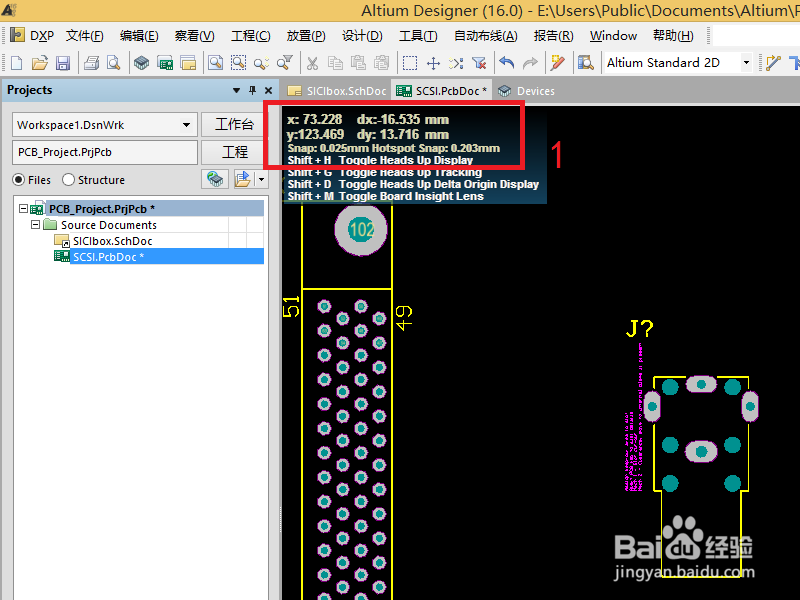

1、首先打开一个PCB板，我们假设系统默认的板子单位系统是国际单位制，

也就是mm（红框1）；

2、在板子上右键选择：

选项（红框1）----版参数选项（红框2）；

3、紧接上一步，弹出一个板选项窗口（红框1）；

我们需要关注的就是：单位（红框2）；

4、单击单位的下三角：

选择：imperial(红框1）；

然后点击：确定（红框2）；

注：Metric是国际单位制

imperial是英制系统

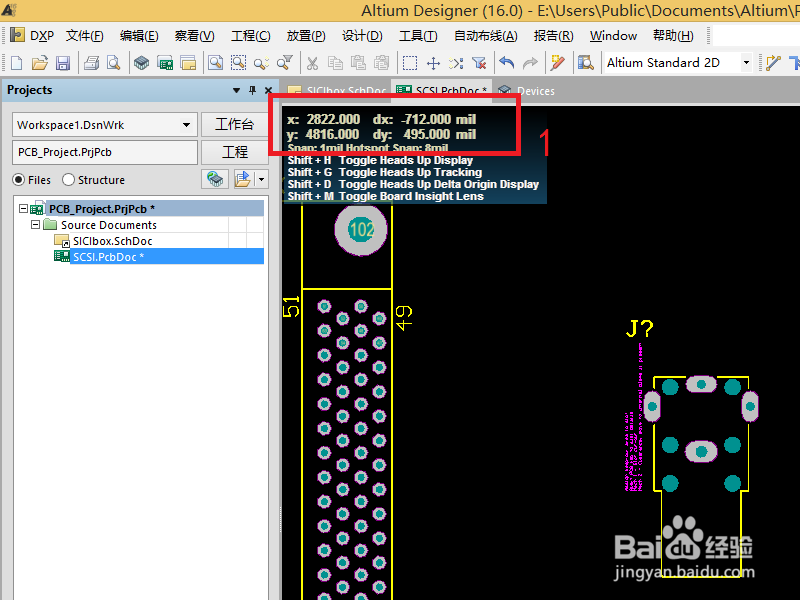

5、此时，在板子主界面左上角，可以发现板子的基本单位变成了：mil（红框1）；

这也就是英制单位系统，表示切换成功。

1、同样，我们假设板子的基本单位是国际单位制：mm（红框1）；

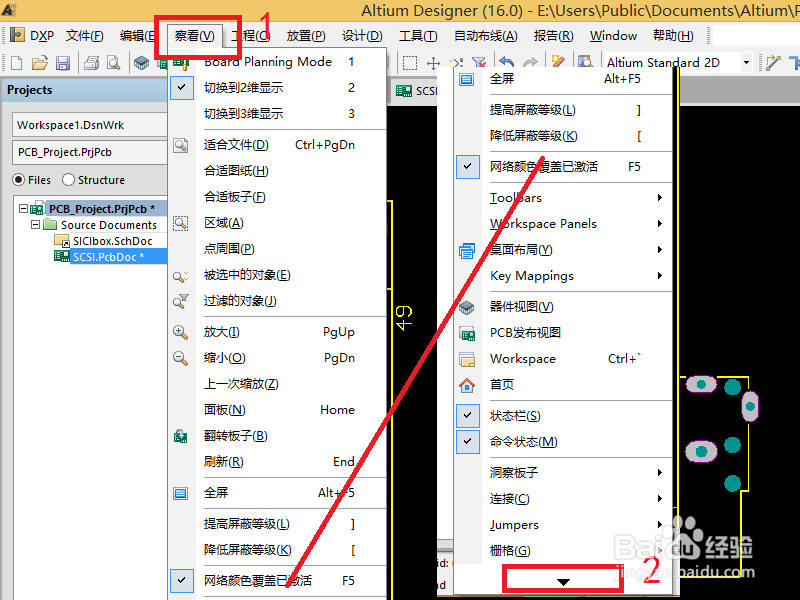

2、我们点击软件上方工具栏中的：察看view（红框1）；

在其下拉菜单中点击：下三角（红框2）；

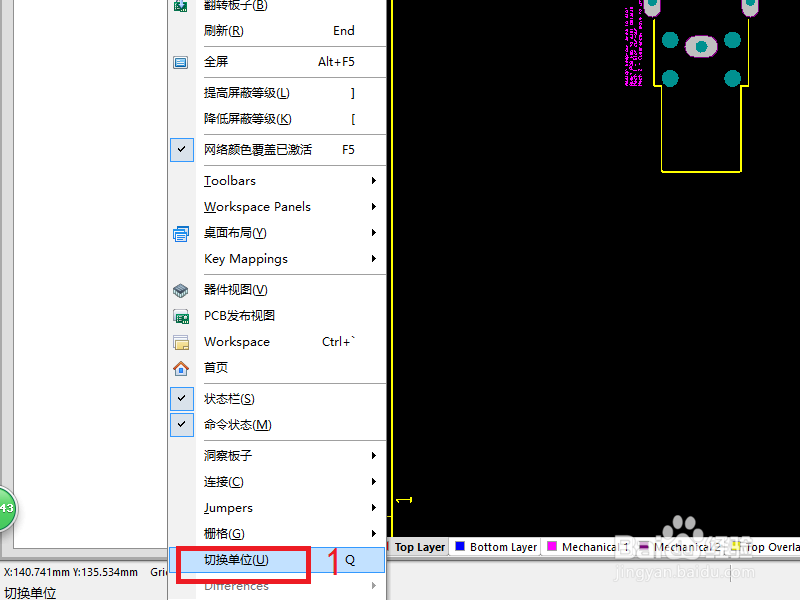

3、然后，我们点击下拉菜单中的：切换单位（红框1）；

4、紧接上一步，切换回PCB绘图主界面左上角，

此时基本单位变为：mil（红框1）；

这就是长度单位由国际单位制切换到了英制。

1、为了充分展示切换的可逆性，

这次我们假设系统默认的长度单位是：mil（红框1）；

也就是英制单位。

2、将鼠标左键放到PCB黑板上点一下；

然后点击键盘上的：Q键

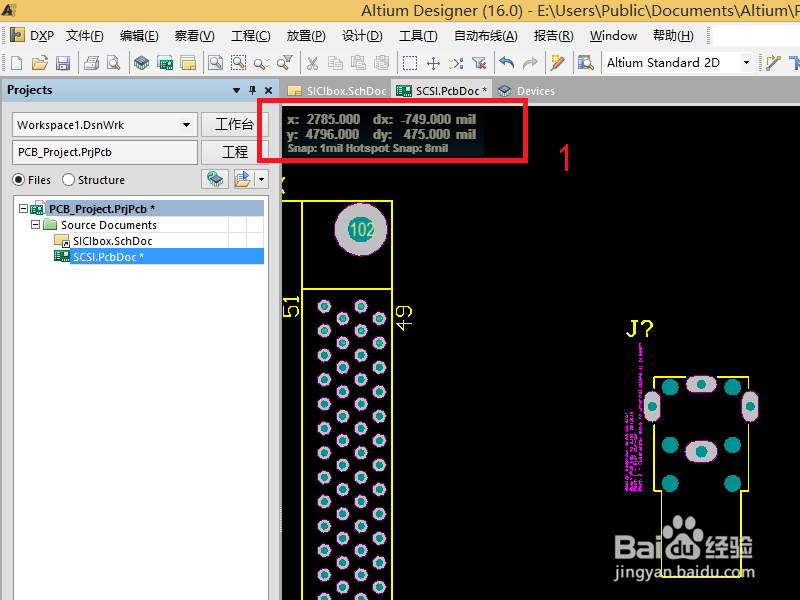

此时发现PCB绘图主界面左上角基本单位变成国际单位制。

因此，英制和国际单位制也是可以切换的。
