思科二层以太网与三层以太网技术的实现与区别

1、打开 pt 7.0 将所需设备拖出来，用连接线缆将相关的端口连接好。试验用g0/1,g0/2口

2、接下来，先易后难,配置二层交换机以太网port-channel，进配置模式命名交换机，进相关端口配置通道协议和模式。两台交换机配置一样

附上配置命令：

交换机1

sw1(config)#int r g0/1-2

sw1(config-if-range)#channel-protocol lacp

sw1(config-if-range)#channel-group 1 mo ac

sw1(config-if-range)#exit

交换机2

sw2(config)#int r g0/1-2

sw2(config-if-range)#channel-protocol lacp

sw2(config-if-range)#channel-group 1 mo ac

sw2(config-if-range)#exit

如图：

3、交换机敲完命令后端口状态会改变，会产生如下图所示的一条以太信道：Port-channel 1

4、进入产生的Port-channel 1敲端口桥接，二层以太信道就成功了。

附上命令：

交换机1

sw1(config)#int  port-channel 1

sw1(config-if)#switchport mo trunk

sw1(config-if)#exitsw1#sh etherchannel summary

交换机2

sw2(config)#int  port-channel 1

sw2(config-if)#switchport mo trunk

sw2(config-if)#exitsw2#sh etherchannel summary

效果如图：

1、三层交换机以太信道配置与二层大同小异，需要开启三层端口和配置地址互通。话不多说，动手实验！先进入对应端口下用命令no switchport开启三层接口

附命令：

交换机1

Switch(config)#ho M1

M1(config)#int r g0/1-2

M1(config-if-range)#no switchport

交换机2

Switch(config)#ho M1

M2(config)#int r g0/1-2

M2(config-if-range)#no switchport

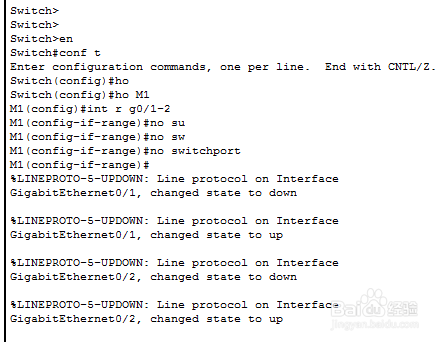

如图：

2、接下来的操作和二层交换机的一样，定义以太信道协议及模式，产生一条新的以太信道。因为重复了所以仅附交换机1的命令和图

命令：

M1(config-if-range)#channel-protocol lacp

M1(config-if-range)#channel-group 1 mode active

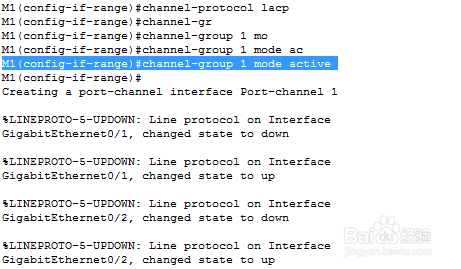

效果如图：

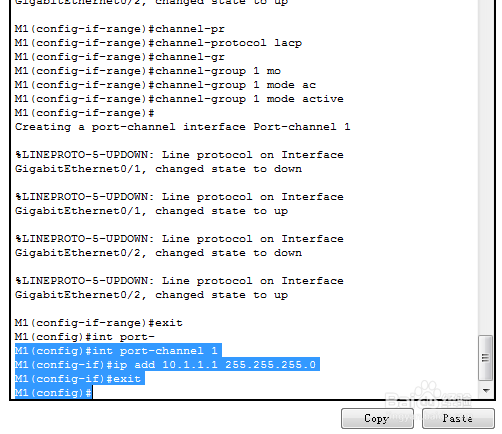

3、接下来同样是进入新产生的以太信道，试验举例port-channel 1 三层交换机两边定义同一个网段的IP地址用来实现互通（里面配置的IP为举例需要，具体以实际为准）

命令：

交换机1

M1(config)#int port-channel 1

M1(config-if)#ip add 10.1.1.1 255.255.255.0

M1(config-if)#exitM1(config)#

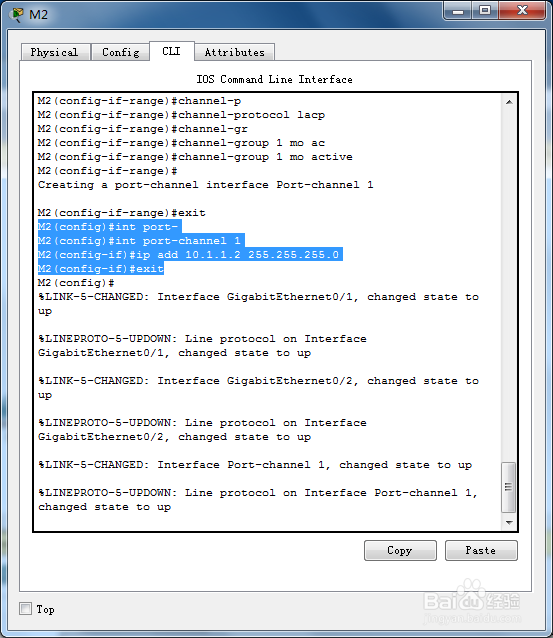

交换机2

M2(config)#int port-channel 1

M2(config-if)#ip add 10.1.1.2 255.255.255.0

M2(config-if)#exitM2(config)#

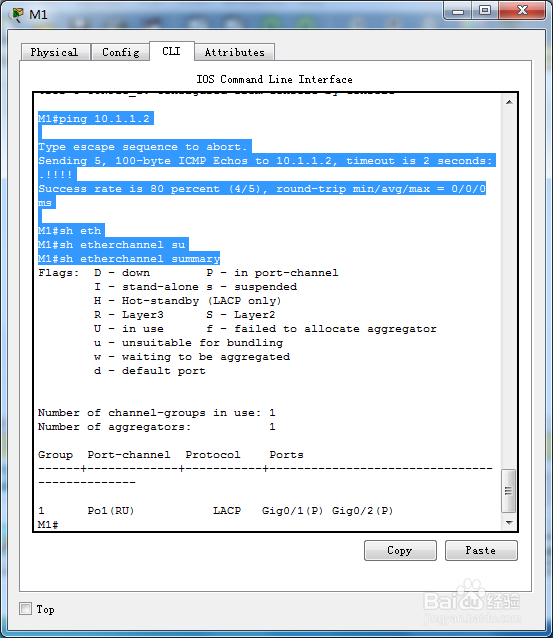

4、最后，从三层交换机1ping测试交换机2及查看三层以太信道状态来检查效果
