手把手教您借助CloudRai.Box实现传感器数据上云

1、硬件连接。

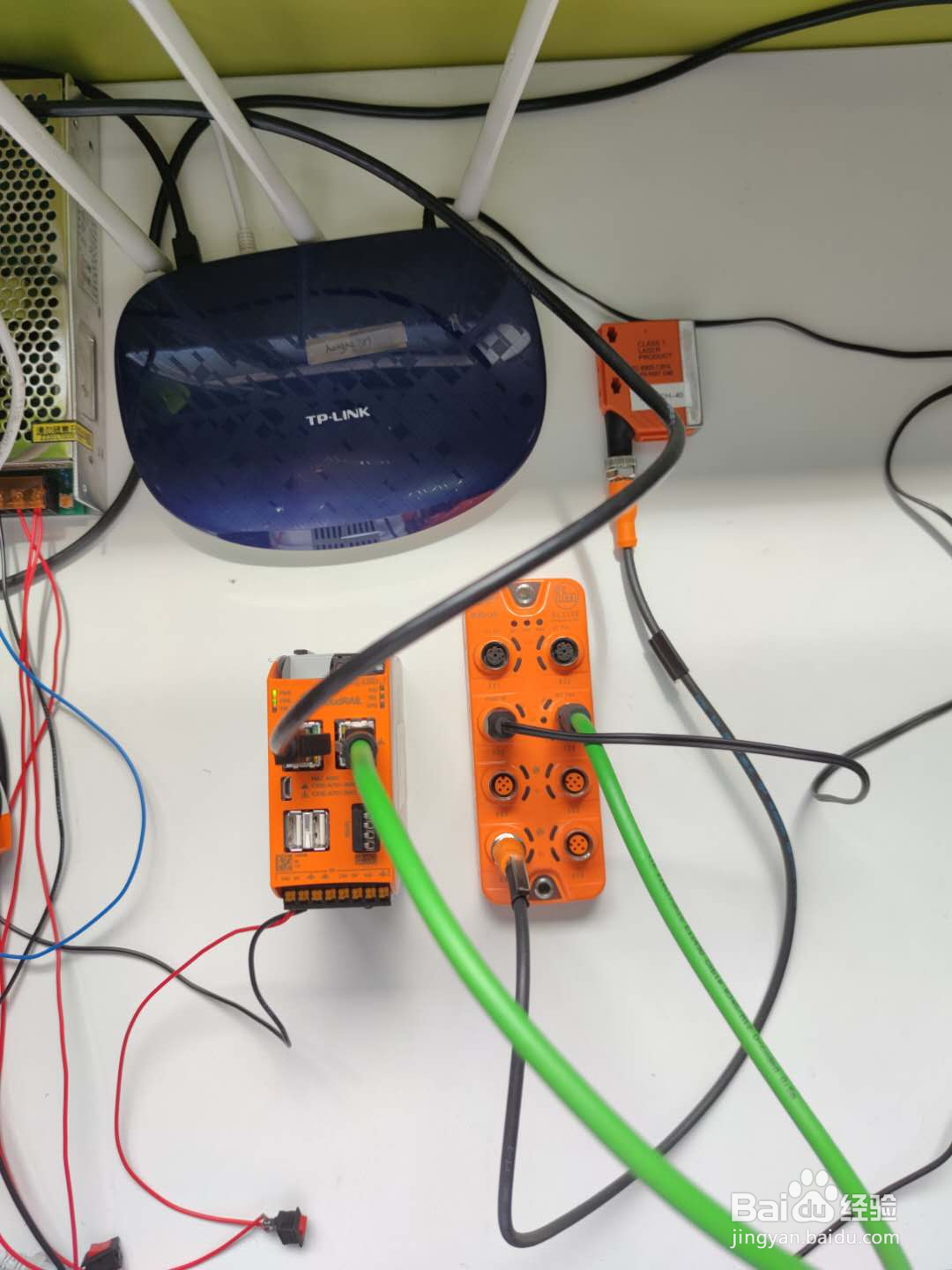

将测距传感器通过M12连接线连接到AL1330的一个A-Port端口。AL1330的IoT Port通过M12/RJ45转接线连接到虹科CloudRail.Box的右侧网口（也可以连接到路由器并将CloudRail.Box的右侧网口同时连接到路由器）。将CloudRail.Box的左侧网口连接到路由器，并将所有设备上电即可。

2、阿里云物联网平台配[第一次使用时]

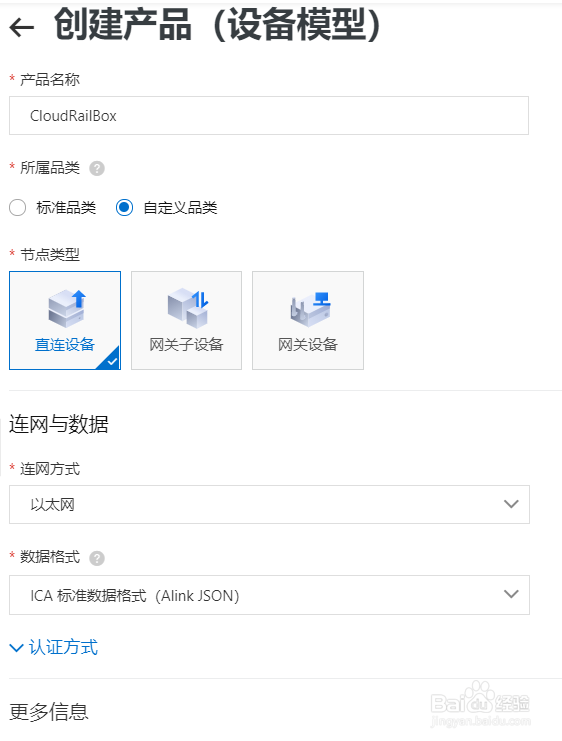

如果是第一次通过CloudRail.Box将数据上传到阿里云，首先需要在阿里云物联网云平台新建一个产品，进行配置。

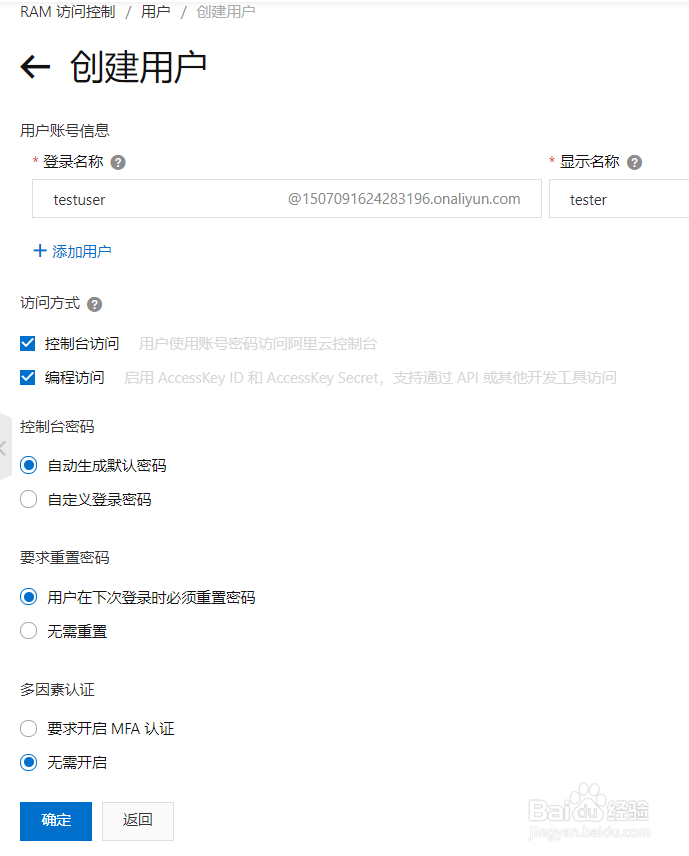

创建完产品后进入RAM访问控制，点击用户->创建用户。

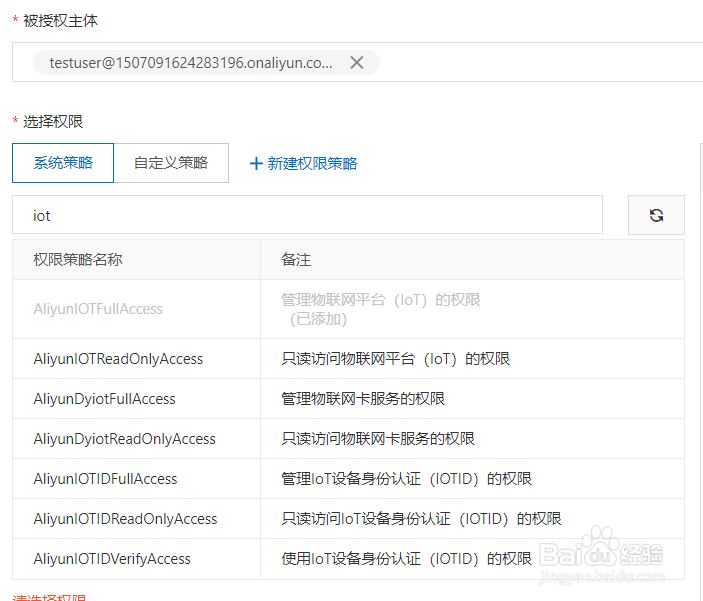

创建完用户后请妥善保存用户的AccessKeyId 和AccessKeySecret，此后将不再显示。然后在用户界面为新建立的用户添加权限，在系统策略里搜索iot，选择AliyunIOTFullAccess，点击ok即可。

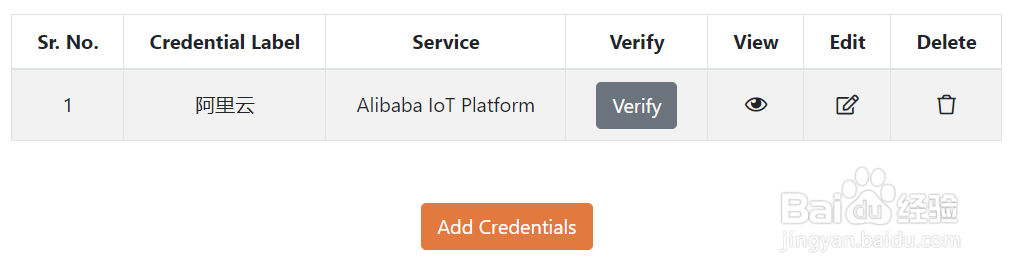

3、 然后登入CloudRail.Box的设备管理云（https://devices.cloudrail.com/），进入Credential Manager界面，点击Add Credential，按要求输入相关信息即可（标签名、地区、Access KeyID、Access Key Secret、Product Key），可点击Verify按钮进行验证确认。

4、传感器数据上云。

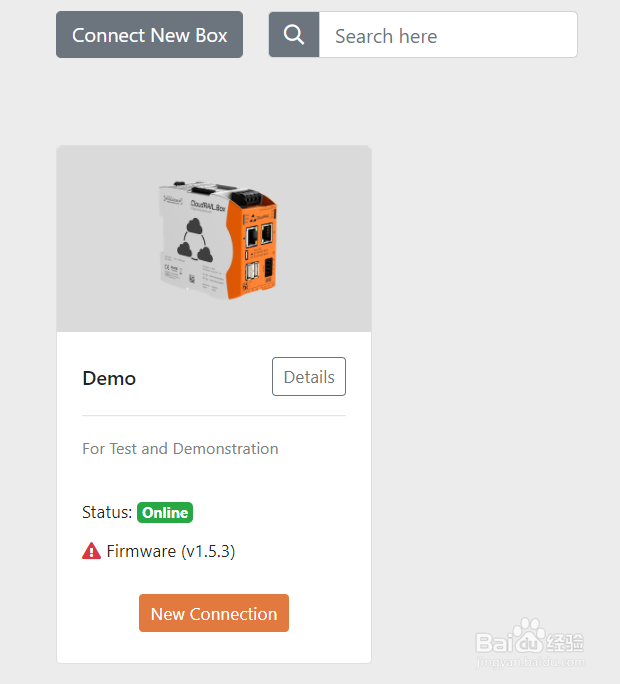

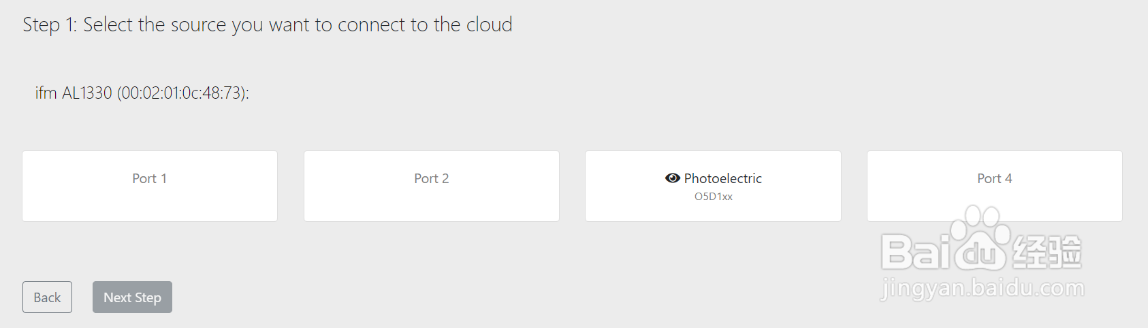

在设备管理云My Box页面，首先通过Box侧面标签上的序列号添加Box，然后点击New Connection，添加传感器（注意此时Box的状态应为Online，如果不是的话请检测设备网络情况）。此时设备会自动识别到已连接的IO-Link主站以及传感器，在本例中，我们将测距传感器连接到了port3。

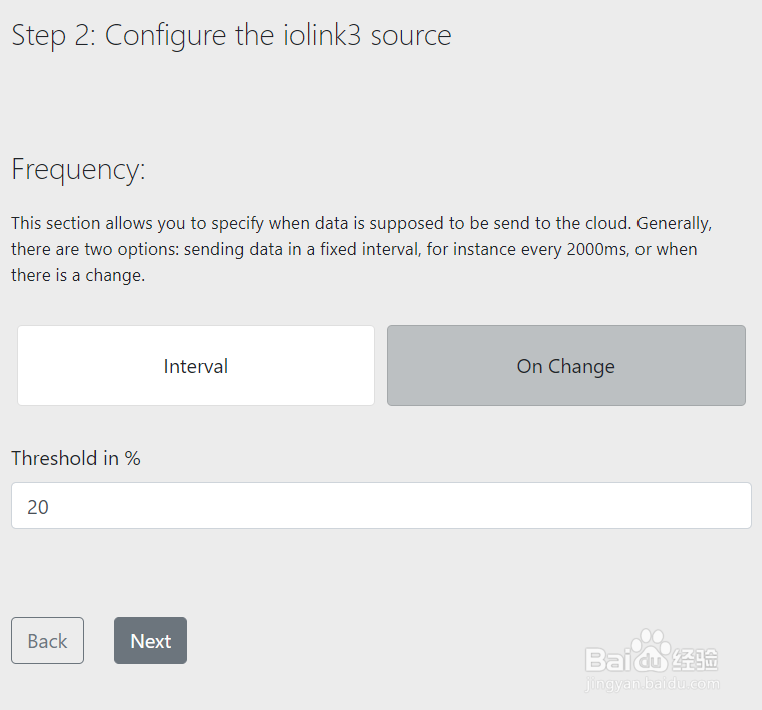

选择好所需的传感器之后，点击Next Step，进入第二个步骤，选择数据发送的模式。有两种模式可以选择，Interval可以自定义时间周期性发送数据，也可以选择On Change根据传感器数据的变化比例发送数据，只有数据变化超过一定的界限，才会发送数据。在这里，我们选择On Change，阈值设为20%。

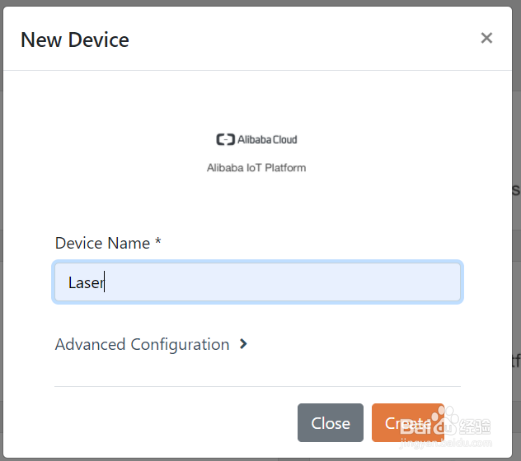

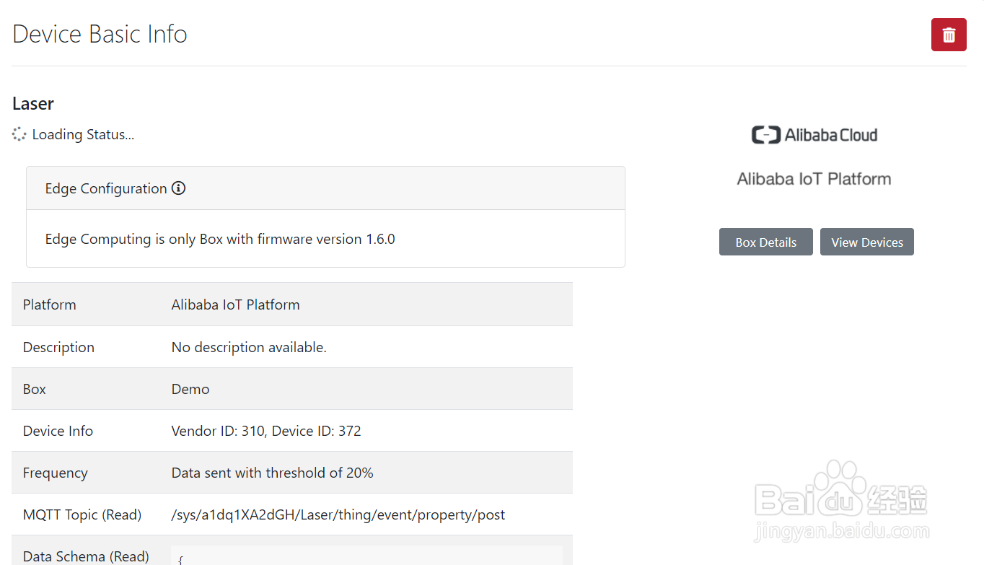

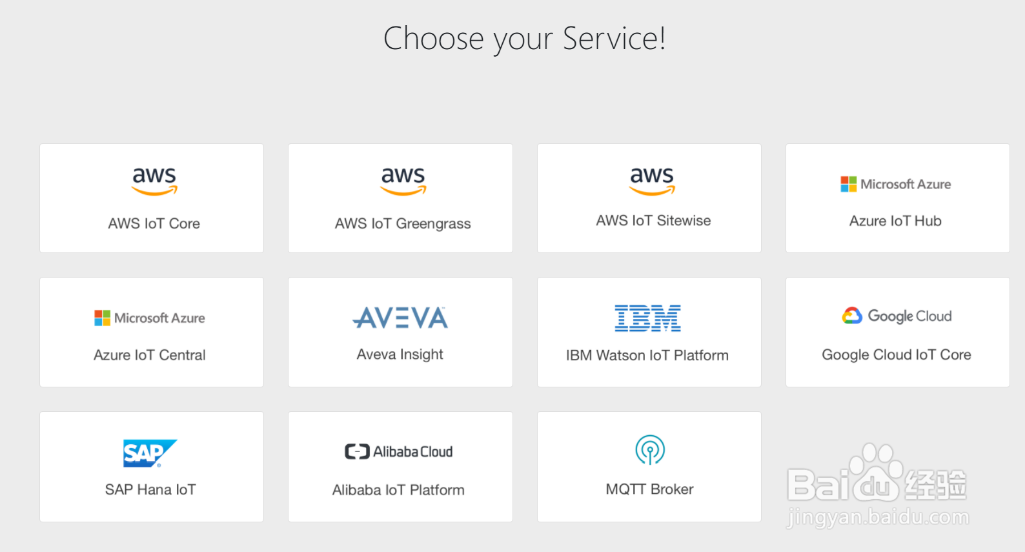

5、点击下一步，进入选择云平台界面，此处选择阿里云即可。选择好云平台之后，输入设备名称，点击创建就可以了。

至此，传感器数据上云就完成了，是不是很简单，只需要几个简单地步骤，其他的交给设备自动处理就好。

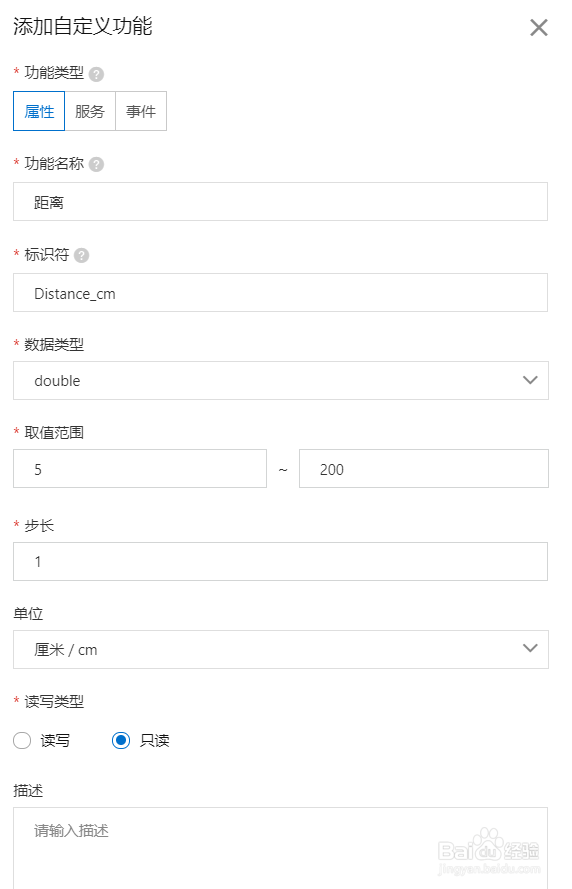

6、在云平台查看数据。  此时设备会自动添加到云平台中，可以在设备页面查看，设备的数据可视化，需要在产品中添加功能。选择产品->CloudRailBox->功能定义->编辑草稿->添加自定义功能，进行如下配置。

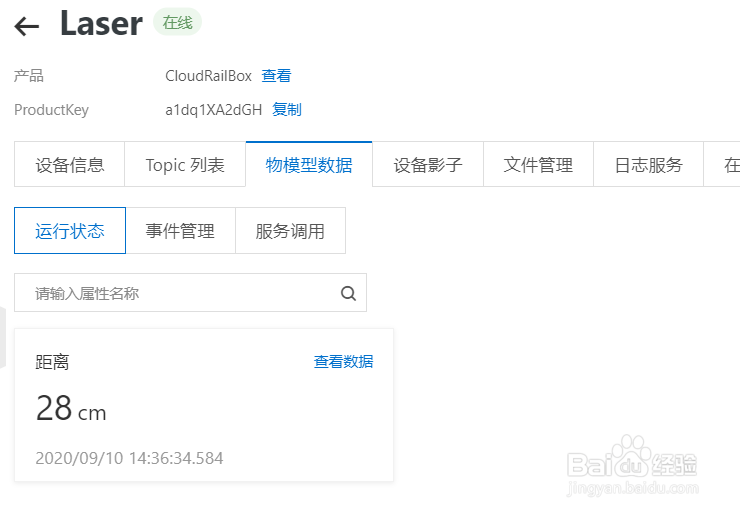

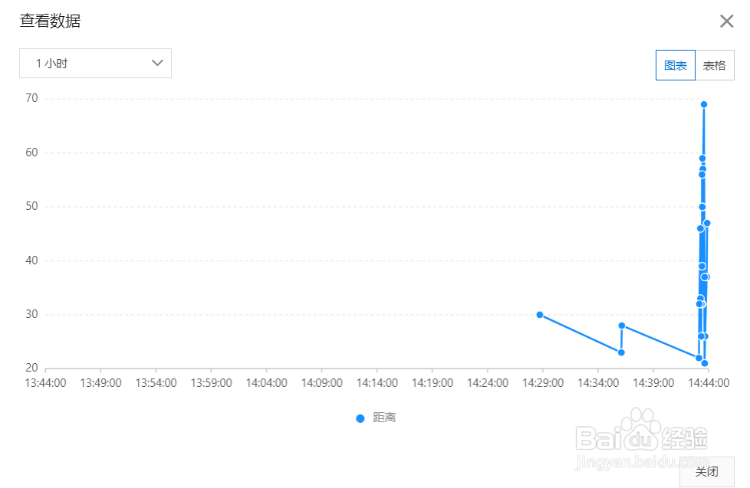

配置完成后，点击确认，发布上线即可。然后就可以在设备->Laser->物模型数据中查看距离传感器的数据了。
