UG钣金中如何生成百叶窗

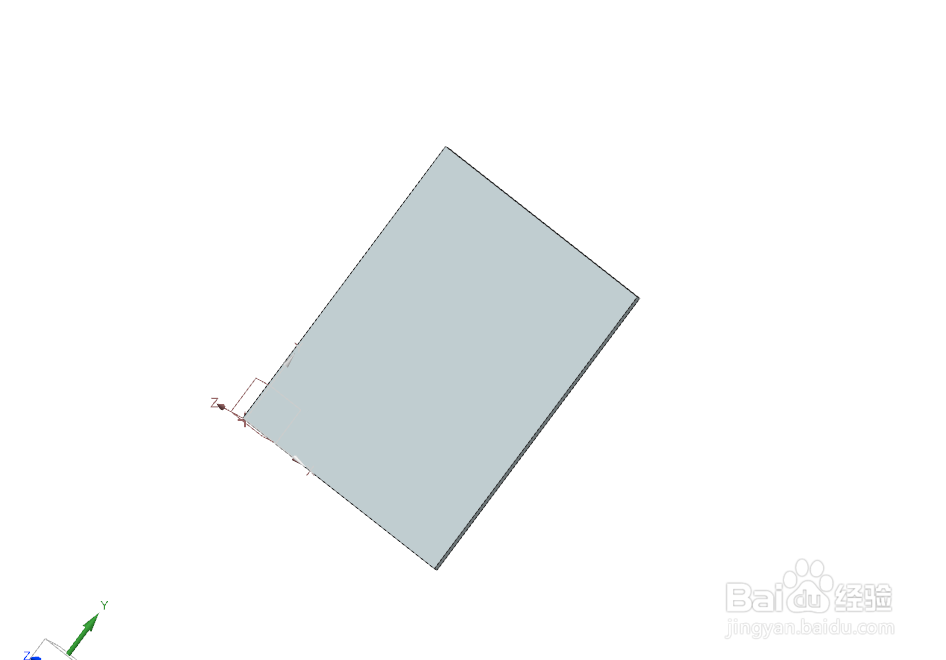

1、首先新建一个钣金文件；

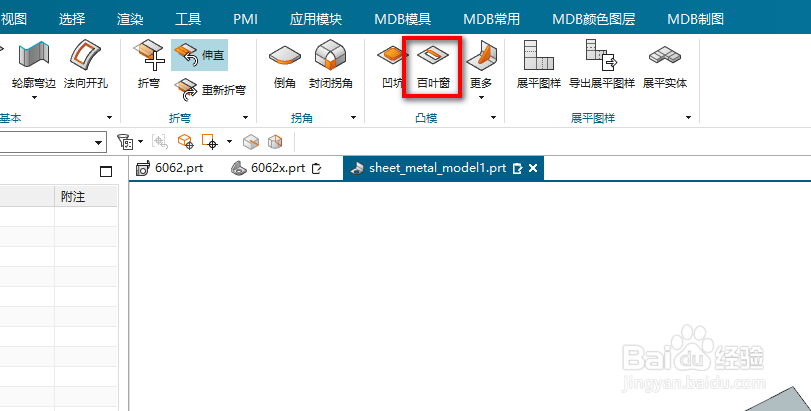

2、然后点击工具条上的百叶窗；

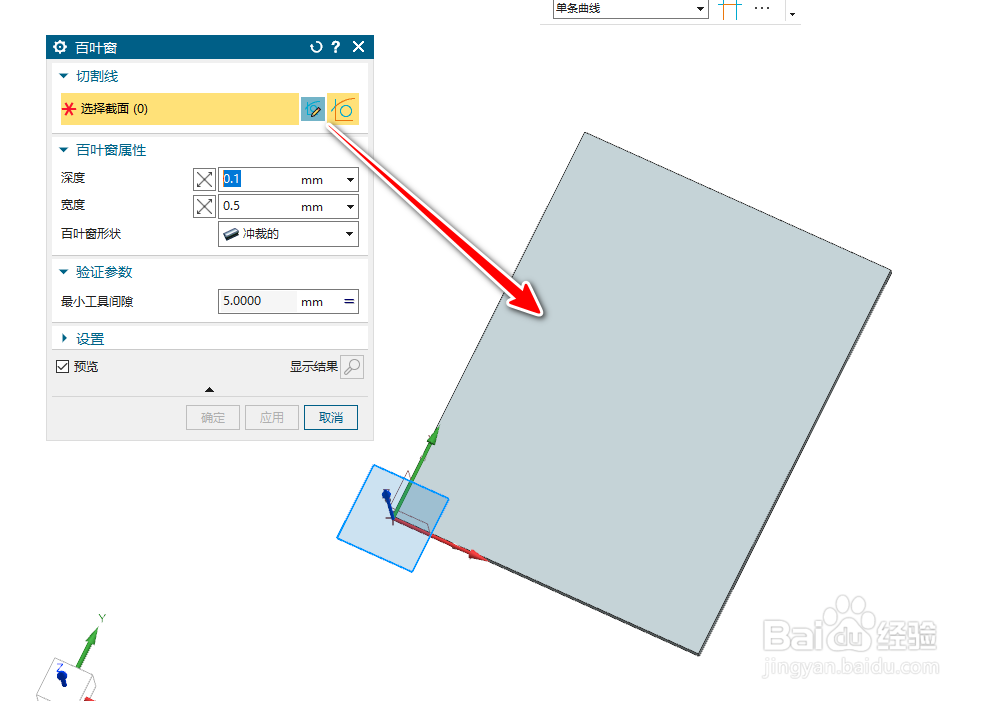

3、弹出的面板后，先选择要生成百叶窗的面，来绘制百叶窗的位置；

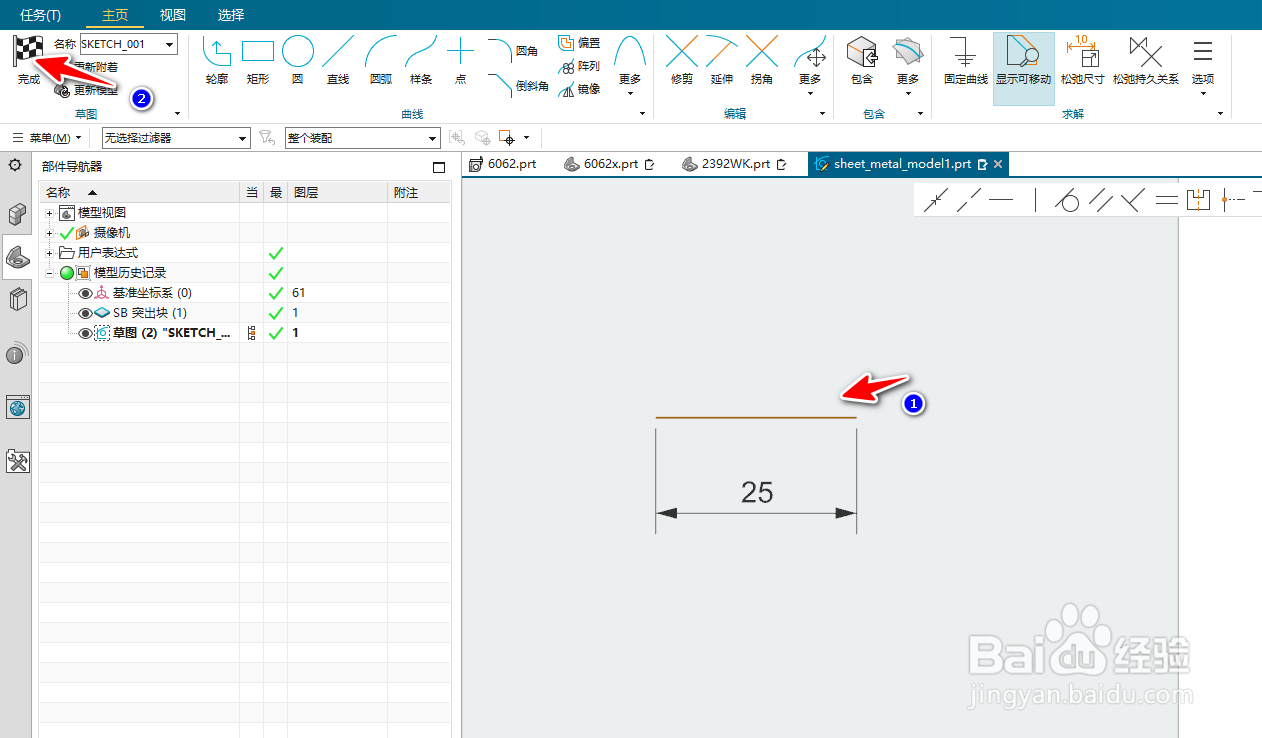

4、然后在草图环境绘制百叶窗的位置，只需绘制一条直线即可，绘制完成后，点击完成，退出草图环境；

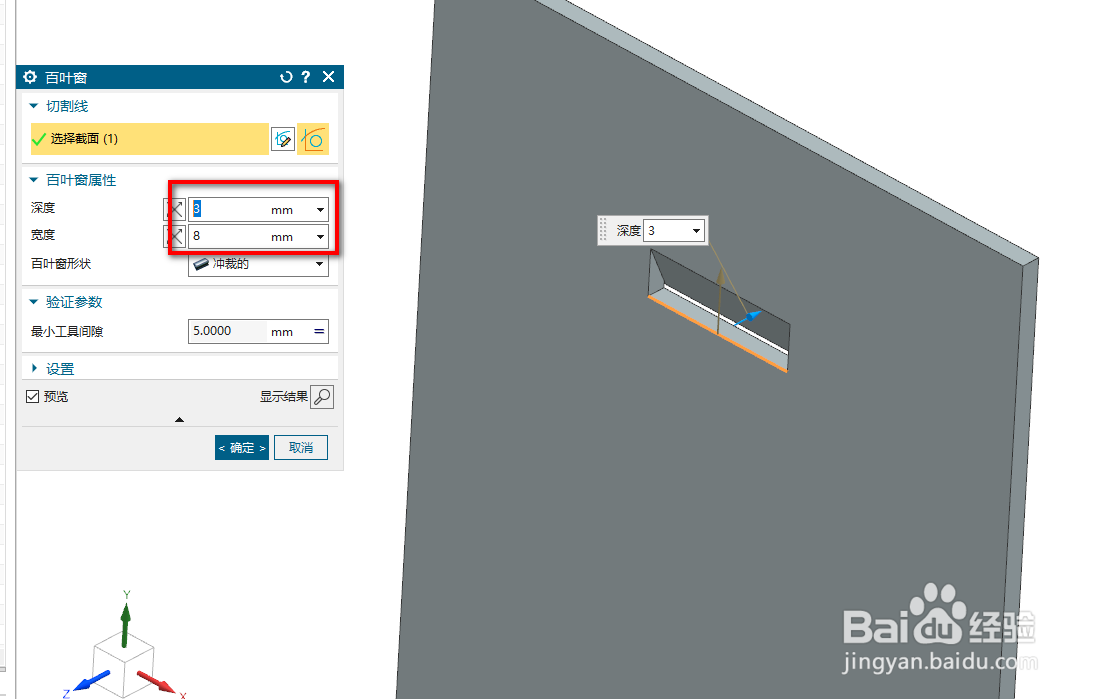

5、接着输入百叶窗的宽度和深度，注意深度的大小必须小于等于宽度大小减去材料厚度；

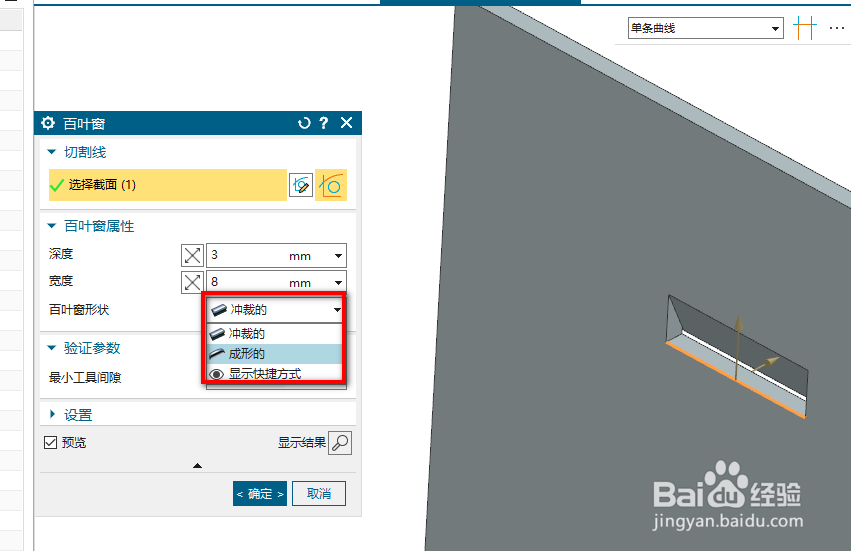

6、然后选择百叶窗的形状，选择完成后点击确定；

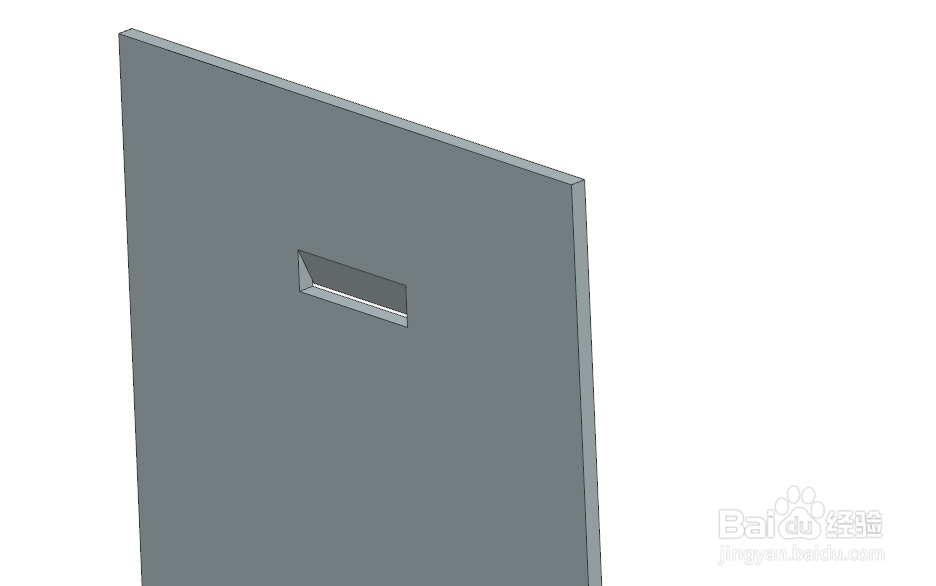

7、完成后的效果如下图所示。
