怎么根据电路图维修560电动座椅？

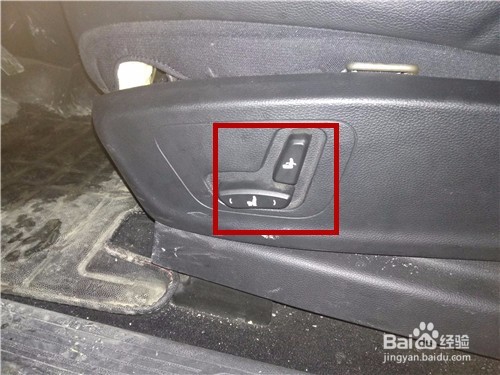

1、认识电动座椅开关。

在驾驶员座椅左侧，可以看到有两个突出的部件，这个就是座椅开关，通过它可以对座椅时行上、下、左、右、前、后六个方位的调节，说是开关，其实内部连成着一个模块。

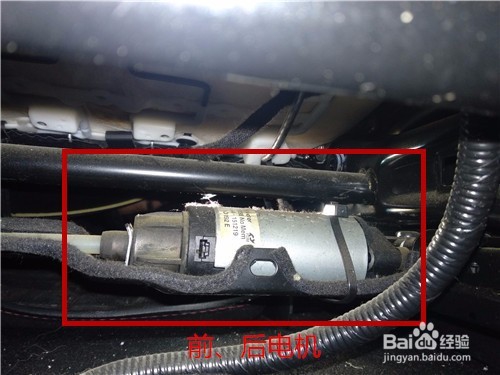

2、找到座椅调节电机。

该车主驾座椅上有三个调节电机，上、下共用一个，在座椅左侧，前、后共用一个，在座椅下面，调节前后的电机藏在座椅背内，只有把座椅分解了才能看到。

3、查看电路图。

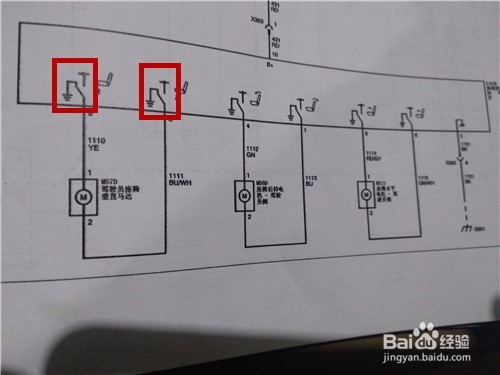

从电路图上可以看出，三个电机共用一个电源、搭铁，模块内部也有电源和接地，通过扳动开关，改变电机内电流方向，从而改变电机运动方向。

4、所有电机都不能调节。

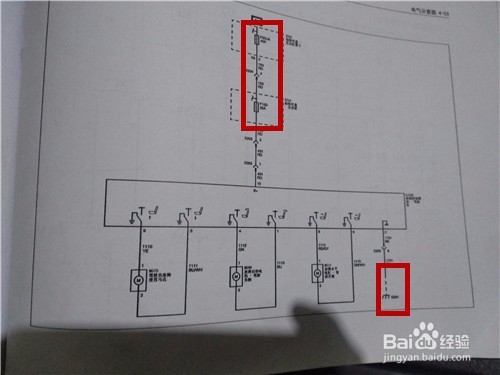

如果是整个座椅所有方向都不能调节，那么就要根据电路图找出系统内的电源和搭铁线，检查是否有问题，当然也可以直接去看保险丝，如果保险丝有电，就要检查系统内的电源和搭铁。

5、三个电机中有一个不能调节。

如果三个电机中有二个能正常运转，只有一个不能工作，根据电路图，也能说明系统内电源、搭铁正常。这时可以找到万用表测量不工作电机处是否有电压，如果有电压说明是电机故障，更换电机就能解决问题，若万用表上没有显示，可以说考虑开关模块或线束故障，如果有新的模块装车测试下，就能判断是否为开关故障。

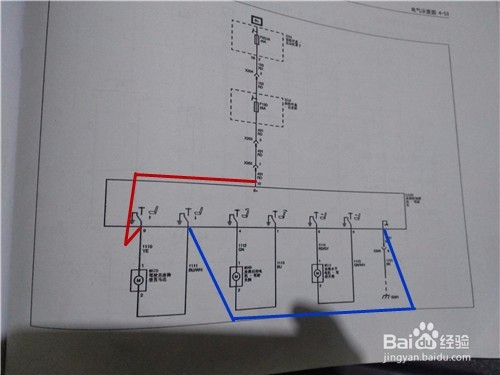

6、用导线测试电机。

如果系统内电源和搭铁都正常，这时可以用两根导线把不工作或要测试的电机联接起来，如图所示，把蓝色导线一端搭铁后，如果电机能运转，也就说明了电机和线束都是正常的，故障点只能在开关。
