Proe用骨架模型创建滚子连

1、1.新建一个装配文件，名称为：neilianzujian（内链组件）。

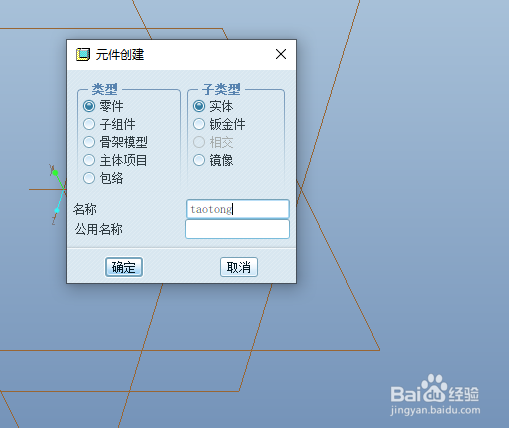

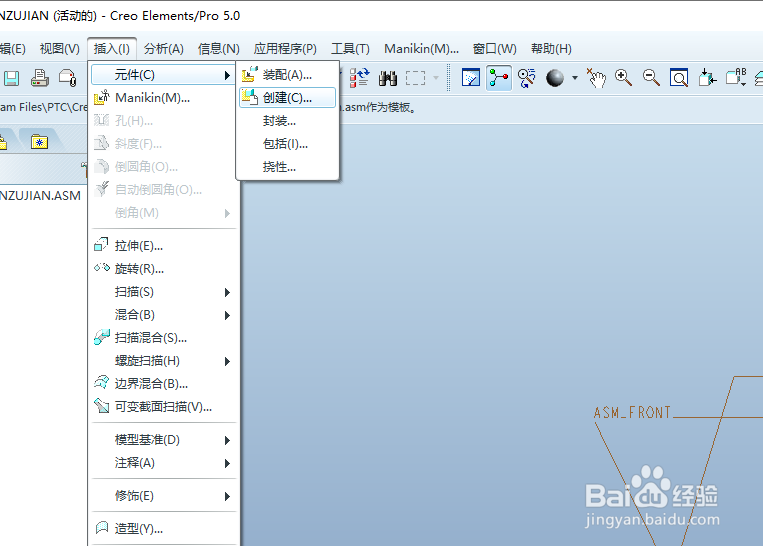

2、1）点击{插入}-{元件}-{创建}。弹出{元件创建}对话框，出现如下对话框，在对话框中输入名称taotong并单击确认。

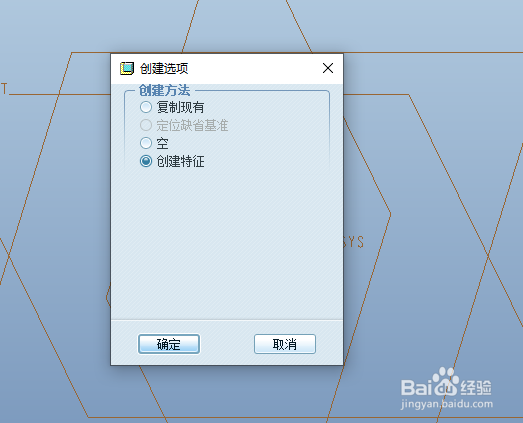

3、出现{创建选项}对话框，列出了创建新零件的四种方法，我们在这里选择{创建特征}，点击确定

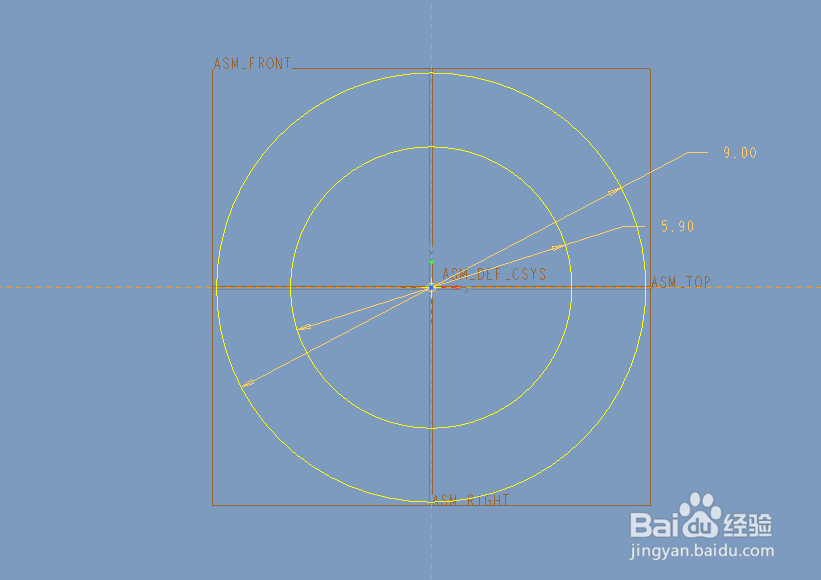

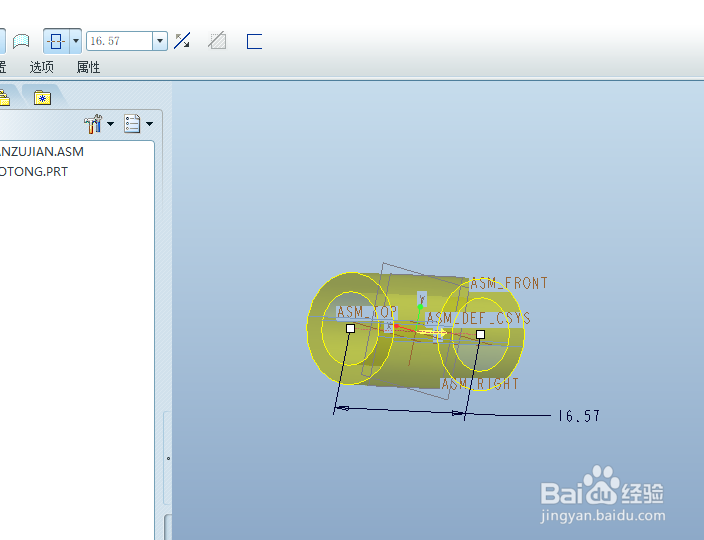

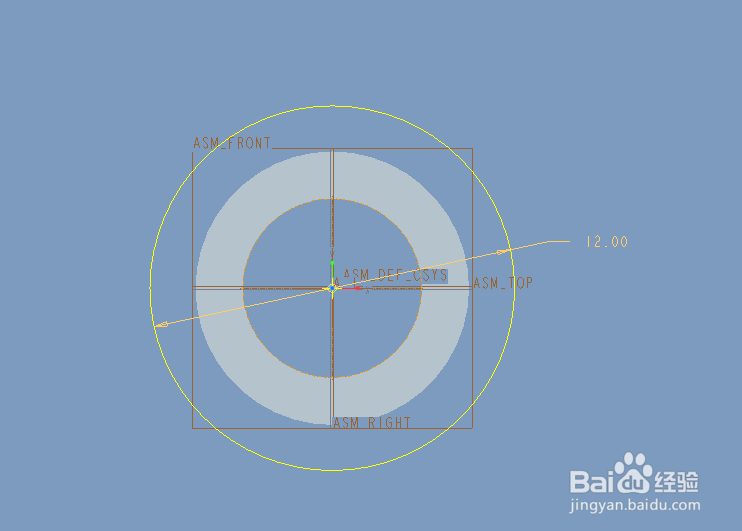

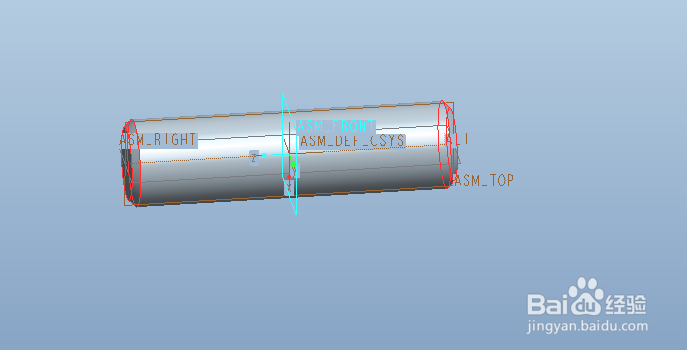

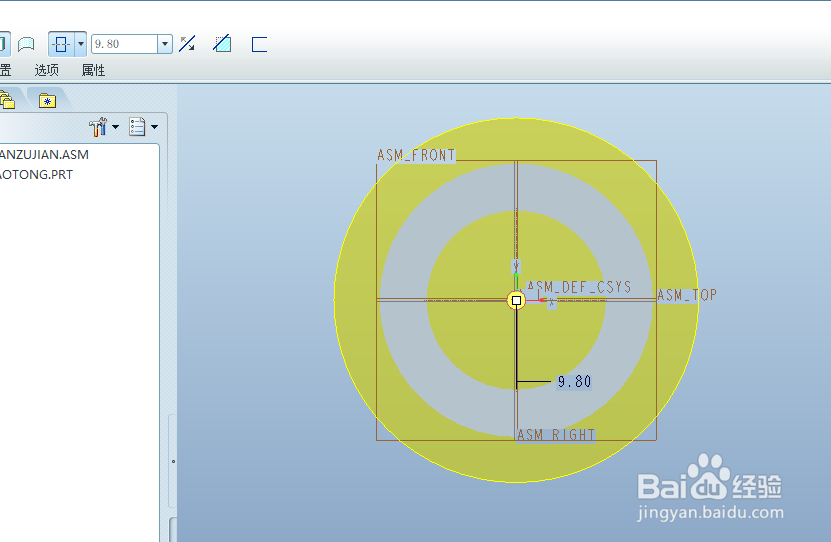

4、拉伸画下图的草绘，对称拉伸16.57

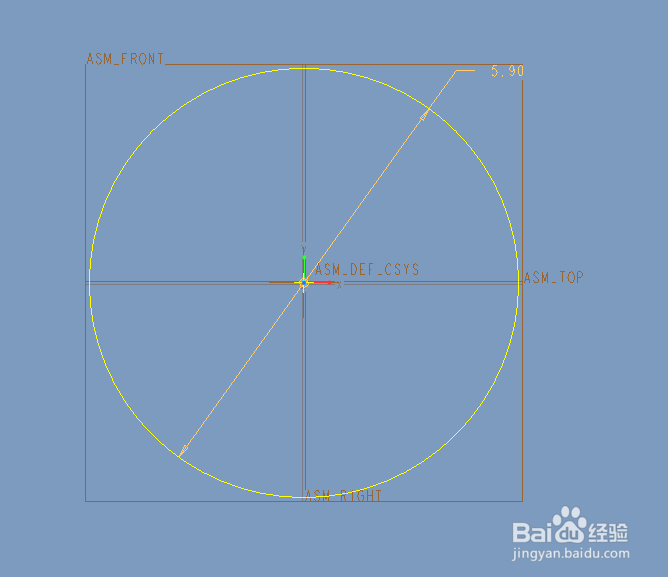

5、2）在装配环境下创建零件：gunzi。

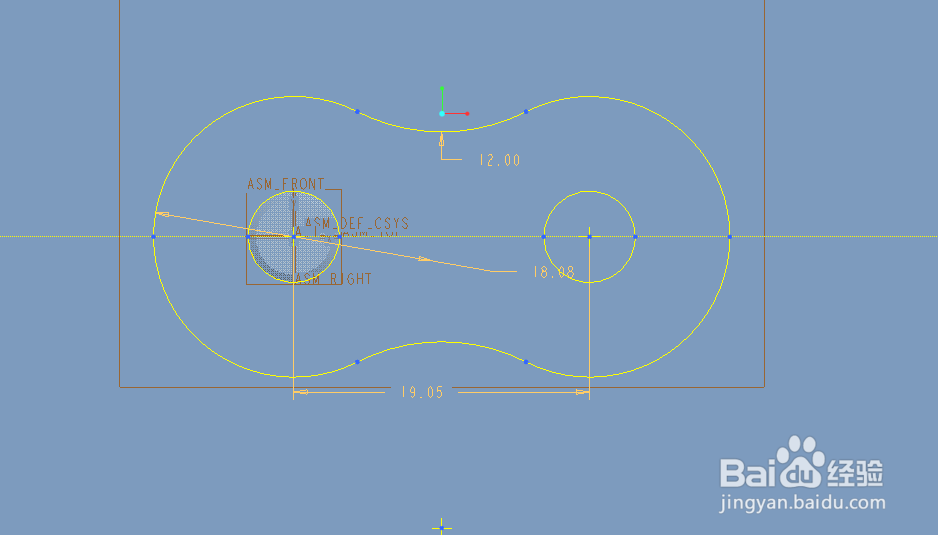

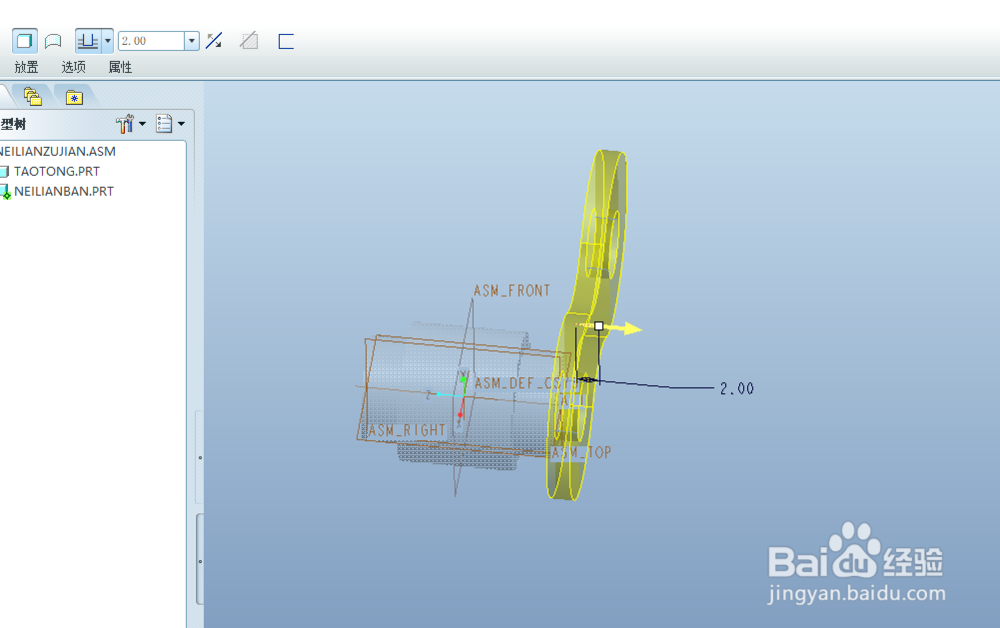

6、3）在装配环境下创建零件：neilianban。以taotong的一个端面为草绘平面。

7、拉伸长度为2.

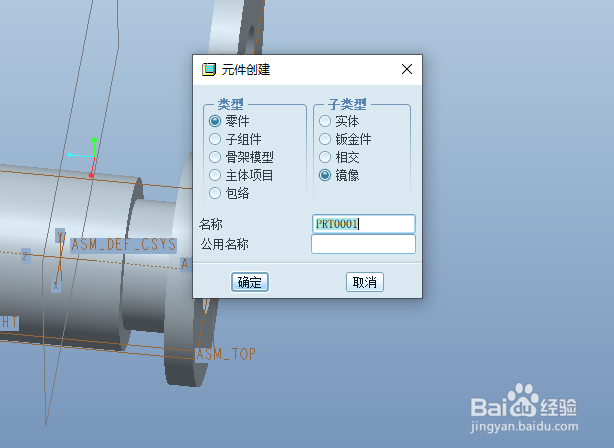

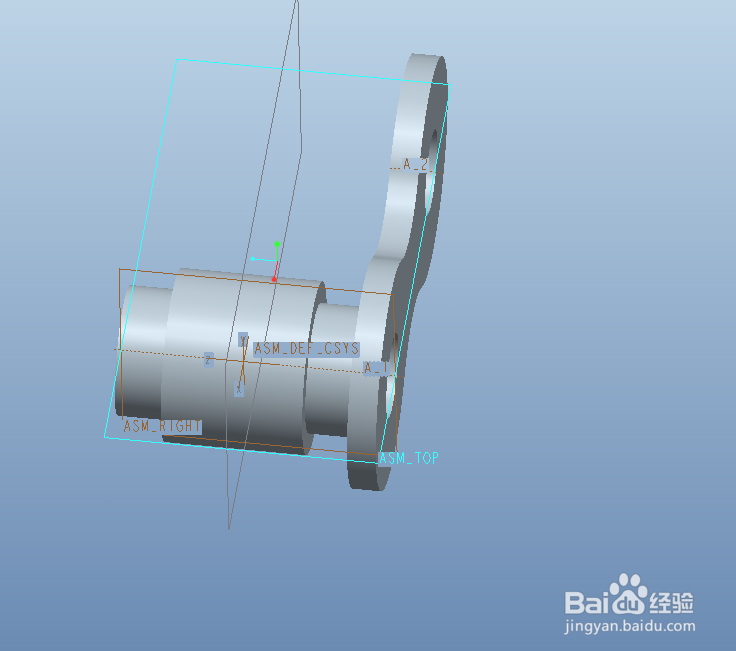

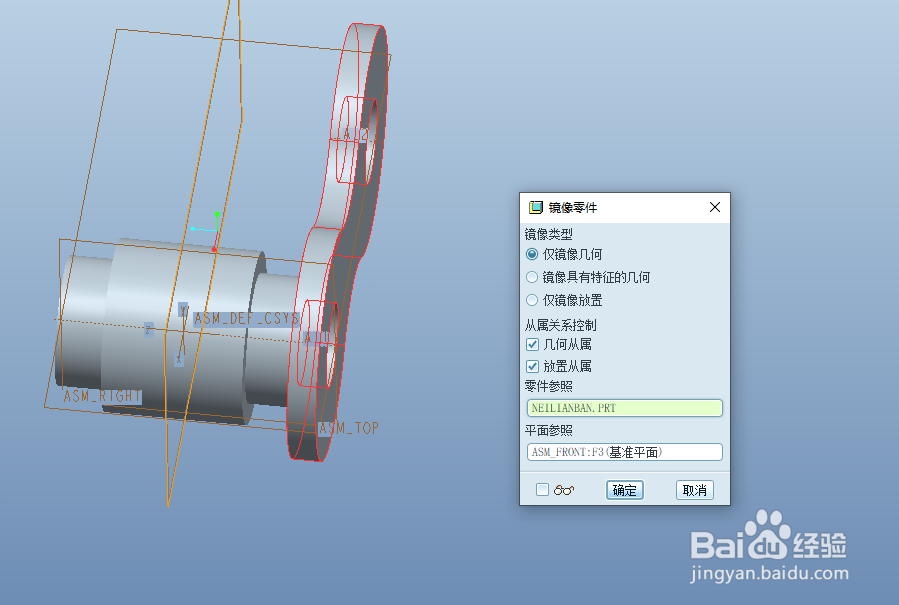

8、4）在组件环境下进行镜像。

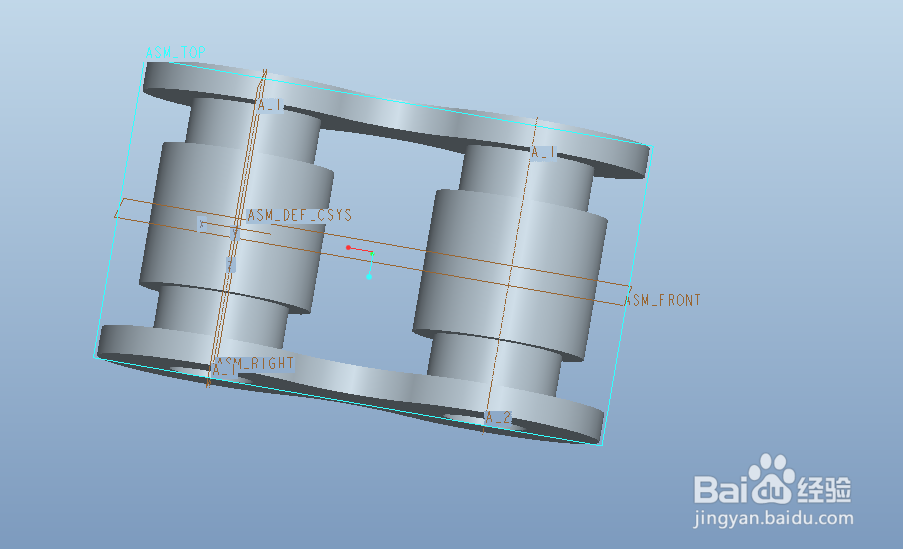

9、5）将taotong和gunzi进行选择性复制。方法参考：复制和选择性复制的方法

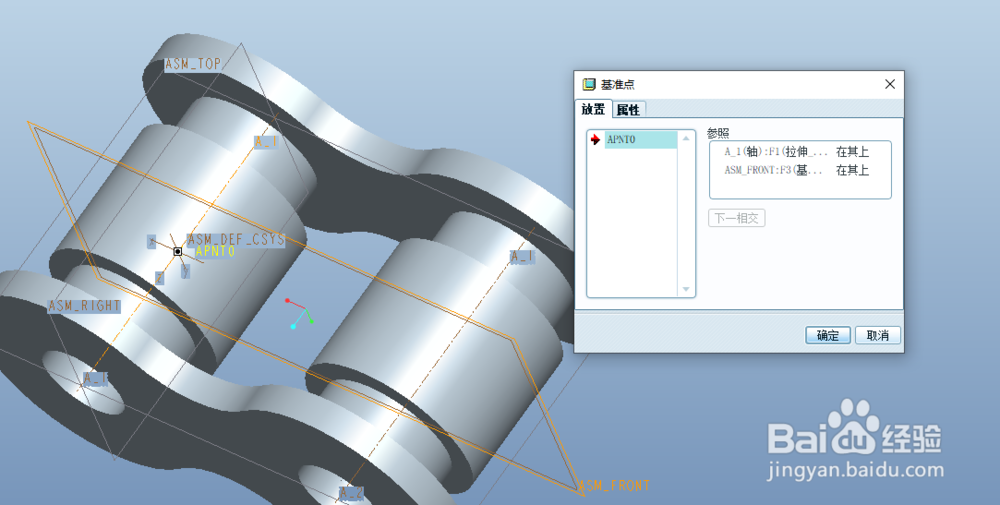

10、6）.创建两个基准点。

选择taotong的轴和ASM_FRONT创建基准点。

11、2.新建一个装配文件，名称为：wailianzujian（外链组件）。

1）在装配环境下创建零件：xiaozhou。

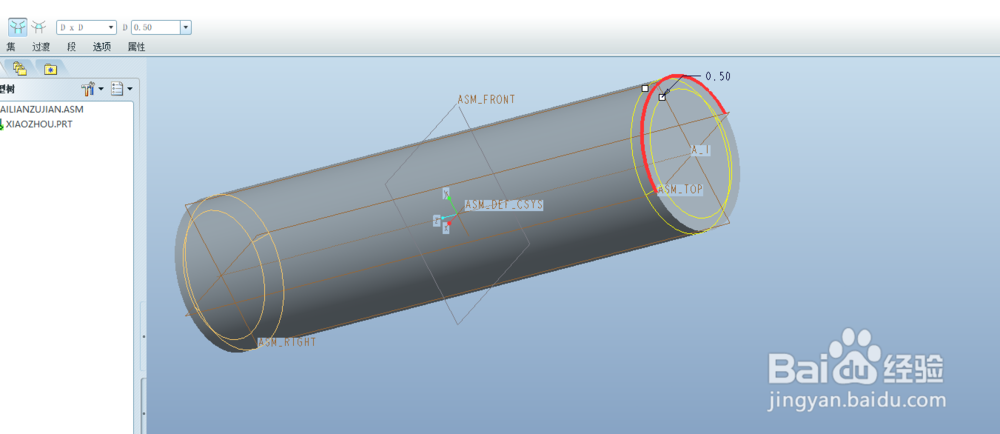

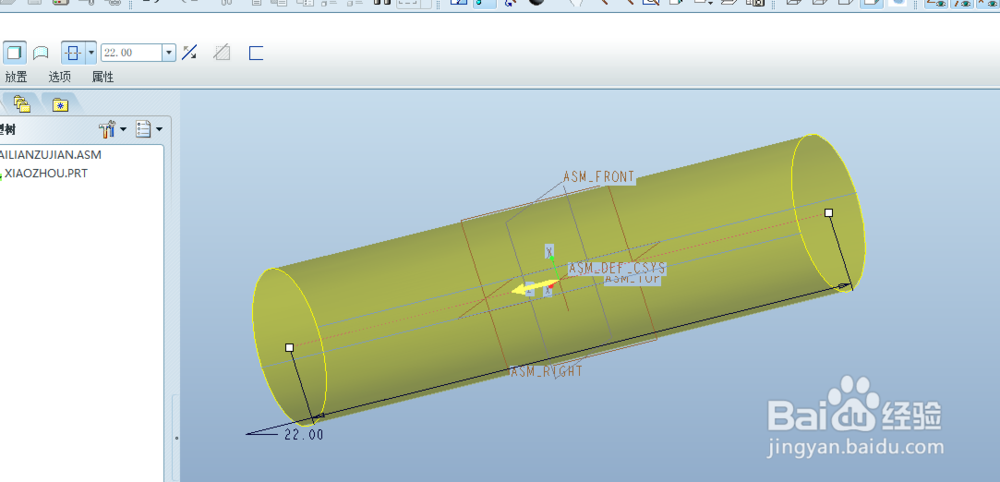

12、对称拉伸长度22，倒角0.5.

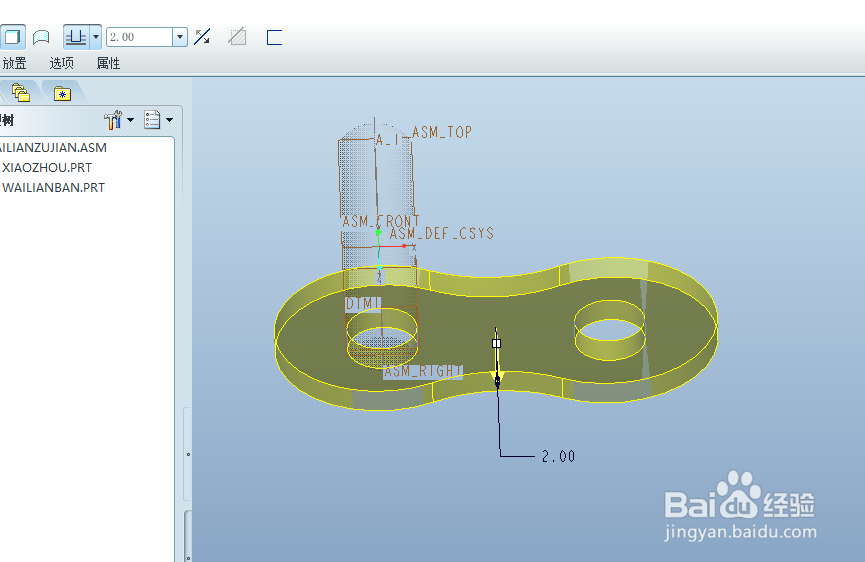

13、2）在装配环境下创建零件：wailianban。

以销轴的对称平面为偏移参考，偏移8.4，新建一个平面作为wailianban的草绘平面，草绘的截面如下。拉伸长度为2.

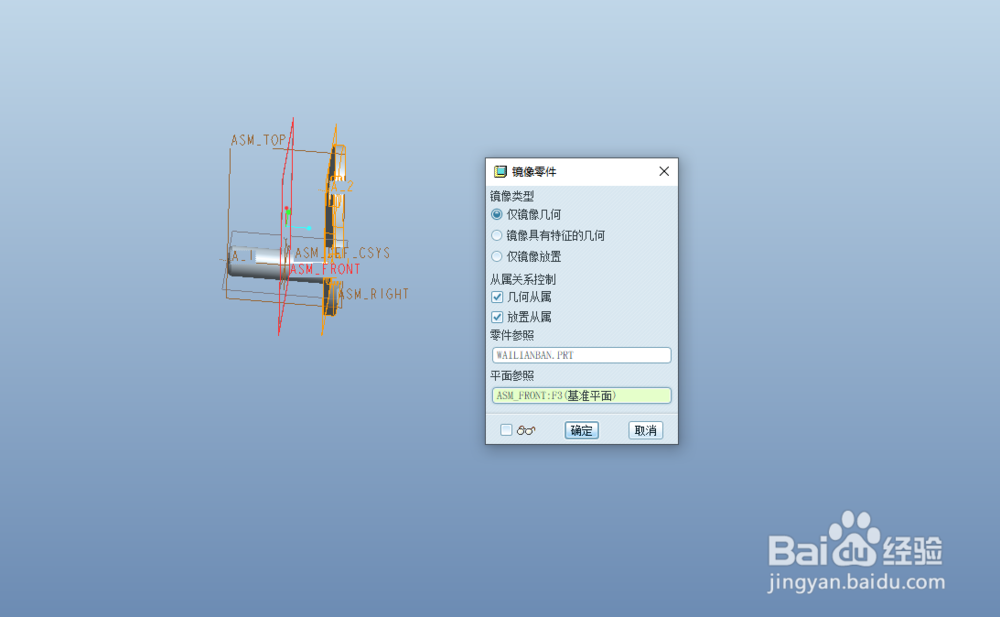

14、3）镜像wailianban。点击右侧的创建按钮，按照下面设置。

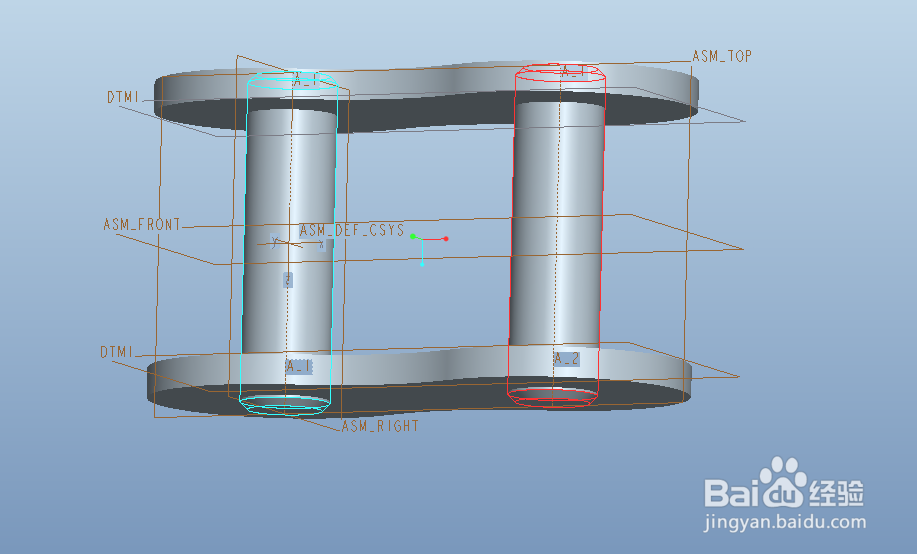

15、4）将销轴进行选择性复制，复制到如下位置。

16、5）创建基准点。

选择销轴的轴和中间的对称平面ASM_FRONT创建基准点。

17、6）完成。

18、3.新建一个装配文件用于装配wailianban和neilianban.

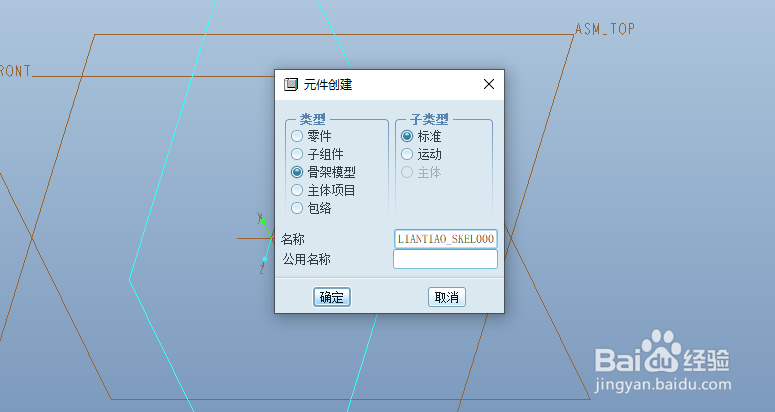

1)创建一个骨架用于装配元组件。单击右侧的创建按钮，类型选择【骨架模型】，子类型选择【标准】。

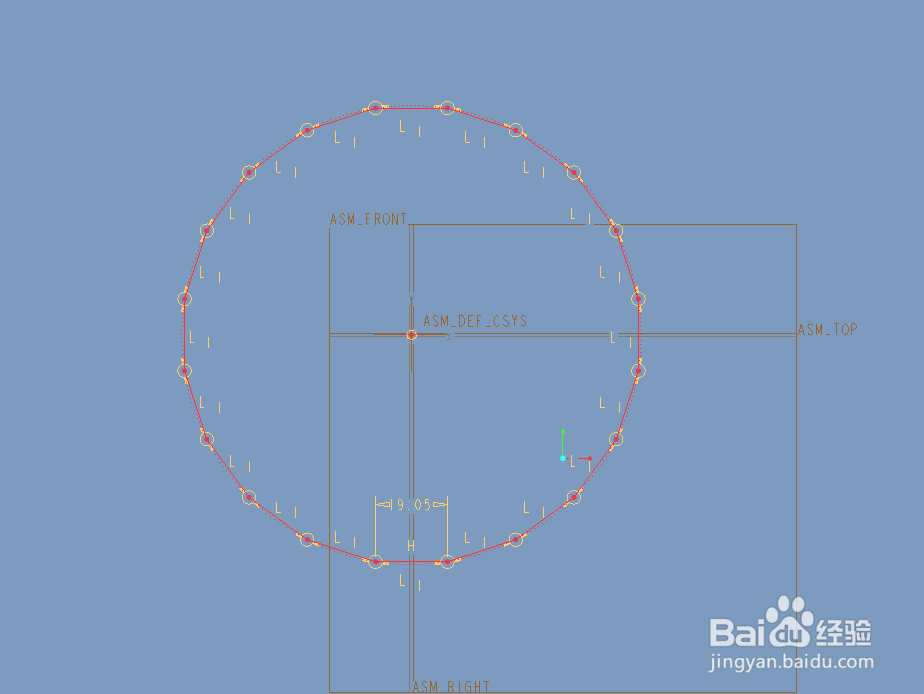

19、2）单击草绘按钮，选择ASM_FRONT为草绘平面，在【调色板】选择20边形，设置边长为19.05.

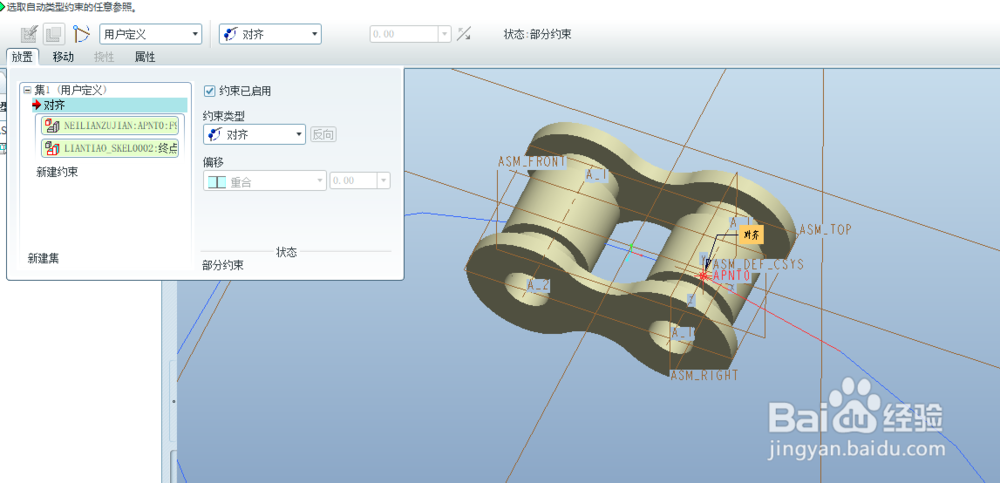

20、3）装配neilianban组件。选择组件上的一个基准点再选择骨架模型的一个端点，重复同样的操作，将另一个基准点也和骨架模型的端点重合。

21、4）装配wailianban组件。

22、5）选择ASM_TOP和ASM_RIGHT创建出基准轴。

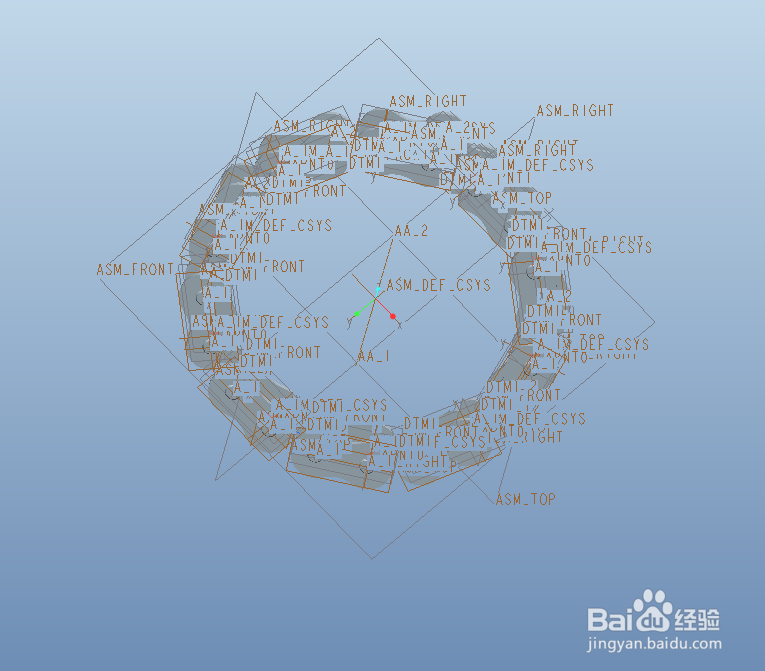

23、6）阵列neilianban和wailianban组件。选择轴阵列，阵列10个。

24、7）阵列neilianban组件。选择【轴阵列】，阵列10个，点击勾号完成阵列。

25、8）隐藏骨架模型。

26、4.完成。
