三菱plcGX3U系列计数器常规使用教学

1、三菱PLC FXcpu3U系列内置C（C0-C99）为16位增计数器（通用型），而C（C100-C199）同样为16位增计数器（断电保持型，断电保持性：指的是在plc电源关闭或者关机的情况下C100-C199内部所记得数值会保存至PLC内存中，在通电后数值依然存在）。以上200个计数器计数上限为32767

2、我们今天学习的是16位增计数器（通用型）C0-C99的实际基础应用。分为3个步骤

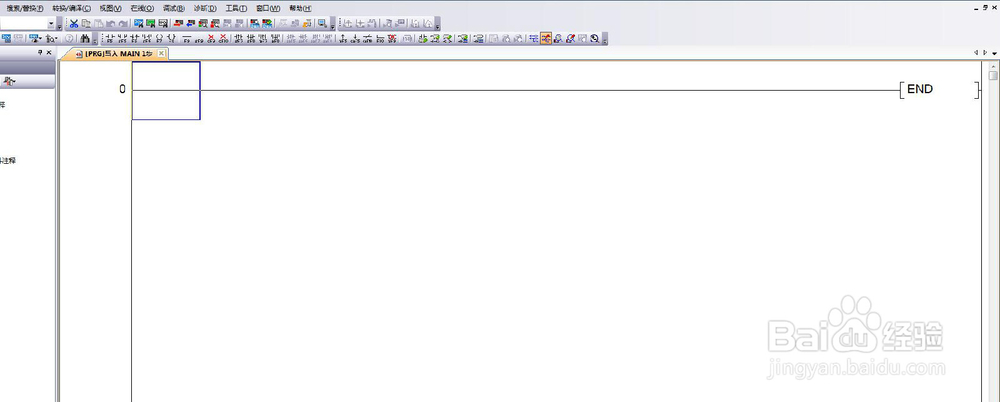

3、创建工程。打开桌面的GXwork2编程软件——点击左上角的工程——创建新工程——选择简单工程——PLC系列：FXcpu——PLC类型：FX3U/FX3UC——程序语言：梯形图——单机确认。新工程创建完毕界面如图

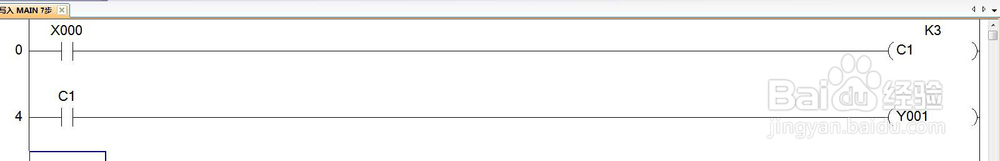

1、编辑程序，用一个X0代表按钮计数，C1为我们用的计数器。C1 k3指令的意思为：C计数器1为计数器编号，k3为C的计数设定值，计数上限值。

2、按下X0一次C1将会记一次数C1内部值加1计满3个数后C1不在增加数值，保持3这个值，直至C1被重置后重新计数。

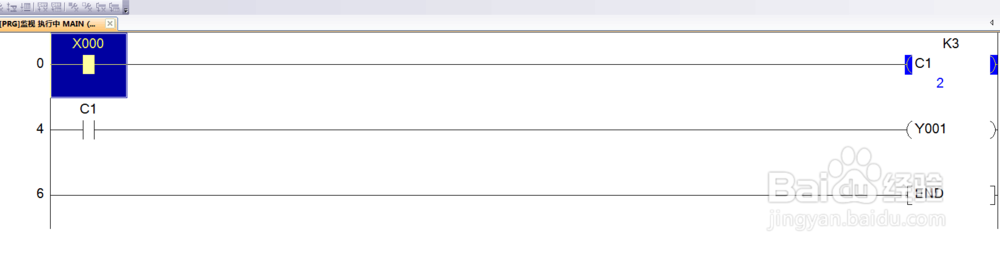

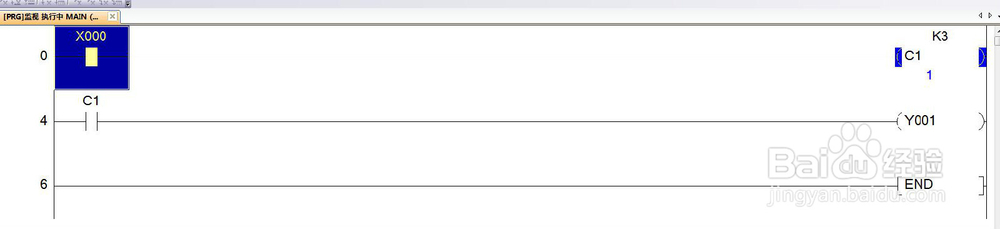

3、测试：什么样的情况下C1的常开触点将会闭合，如图所见当C1为0，1，2的情况下C1的常开触点均不会闭合

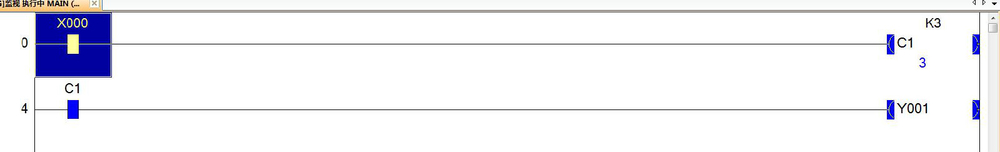

1、而当C1为3也就是设定值时，C1的常开触点闭合使Y0线圈的电。同理编写为C1k8，计数8次后C1的常开触点闭合
