运用便携式振动分析仪VIB07分析风机不平衡问题

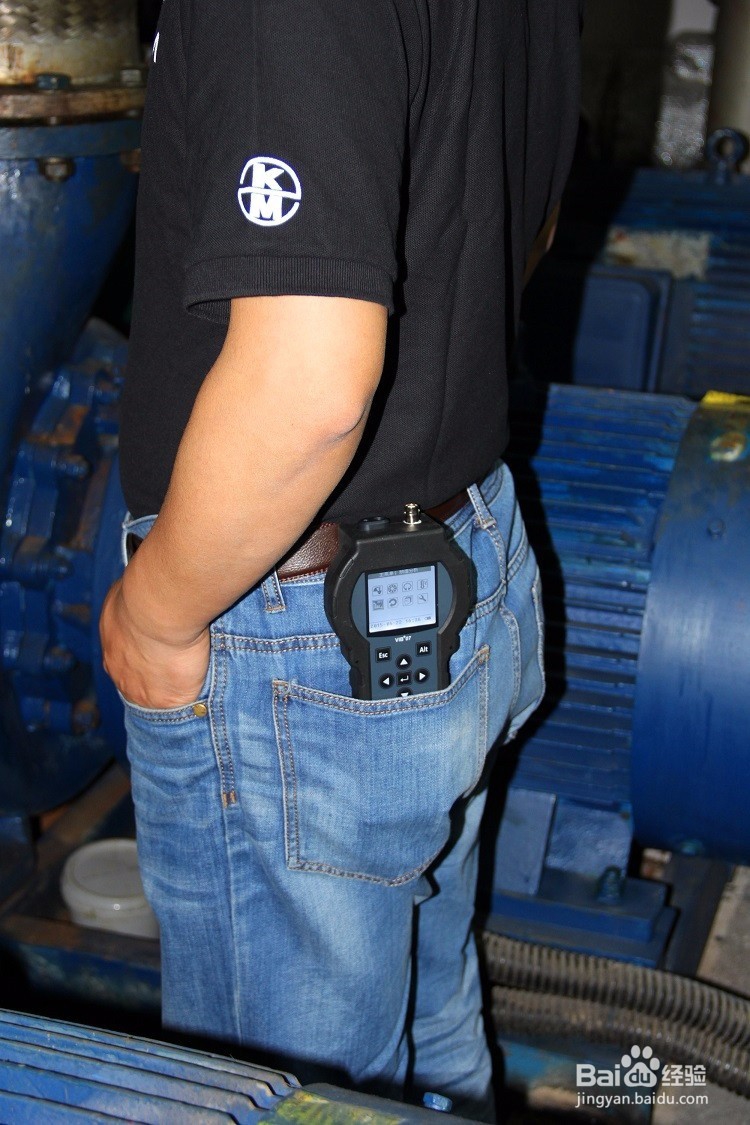

便携式振动分析仪VIB07是检修人员开展工厂设备状态监测(CBM)，实现设备预测维修(PdM)最可靠的点检采集仪器，是设备可靠性管理和TPM的利器。它操作简单，特别适合于设备点检和检维修人员，同样也适合现场生产操作者用于测量、记录和跟踪设备状态，发现异常，并能够对常见的机器振动故障进行诊断和趋势监测。

功能

◎ 振动测量 ◎ 轴承状态 ◎ 振动频谱分析 ◎ 红外测温 ◎ 轴承听诊器 ◎ 报警判断和指示 ◎ 路径巡检和存储 ◎ 振动分析软件USB 通讯

分析步骤

利用便携式振动分析仪VIB07分析风机不平衡举例：

设置设备参数：Y2 200L2-2, 2950RPM, 57KW, 69.8A

测点分布如下：

测量 1，2，3 位置振动和轴承状态良好，4 位置风机轴承部位振动较大；

测量频谱：

1：  4 位置风机轴承部位振动垂直方向

2 ：  4 位置风机轴承部位振动水平方向

3 ： 4 位置风机轴承部位轴向振动良好。

4 ： 测量底座振动正常

分析结论如下：

     该风机轴承在径向 1X 有较大振动，且无其它分量，底座在 1X 处无频谱峰值，分析为风机不平衡导致。

     最后使用动平衡仪对其校正配重后，振动恢复正常，也证实了以上分析结论。

注意事项

利用动平衡仪KMbalacner II解决风机不平衡的详细方法请见http://jingyan.baidu.com/article/6766299778d4b554d41b845d.html
