浆液泵内衬碳化硅涂层应用

1、

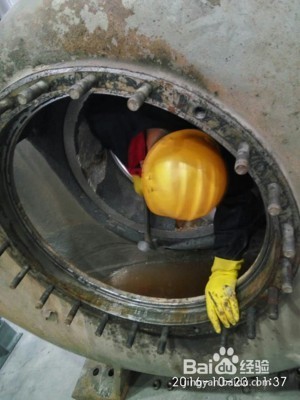

       表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘；

2、配制碳化硅涂层专用耐磨底涂并涂敷于待修部位表面；

3、配制：按质量比将浆液循环泵碳化硅涂层A、B两组份混合均匀，并在30min内用完。一般是边施工边配胶，一次配胶量最大不能超过2公斤；

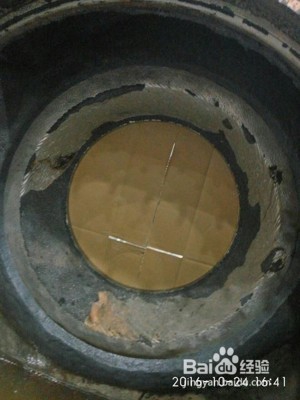

4、涂敷：碳化硅涂层合适的涂层厚度是2～15mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润；涂层涂到尺寸后表层要修平整，或用低粘度耐磨胶涂敷涂层表面。本材料可进行机械加工，如超差可进行车、磨加工；

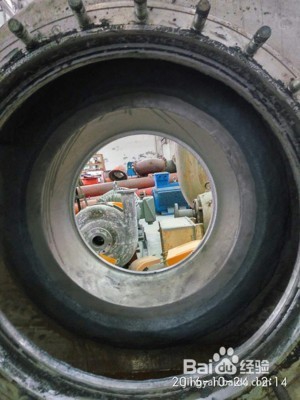

5、固化：25℃固化24小时可投入使用，温度低于15℃时，胶层固化不完全，应在涂层初步固化后加热至80℃保温2小时促进涂层完全固化（可用碘钨灯距涂层1000px的距离进行照射加温）。
