格雷弗专业轴承检测--动平衡仪N300使用攻略

1、连接传感器，并安置要测量的点上。

如图所示 ，测得是垂直方向上的测量点。

一般情况下，对于一个轴承部位，我们可以测水平、垂直、轴向三个方向。

2、运转机器，采集数据。

如图所示，就是采集的数据。

3、将数据导入电脑中进行数据分析，如图所示。

由工程师进行数据分析，得出最后结论。

1、功能:

• 测量振动总值（加速度，速度，位移）

• 同步振动值和相位的测量

• 频率范围内的振动分析

• 旋转体的单面或双面动平衡

振动测量功能

• 可预设频段进行振动总值测量（1-100Hz 2-200Hz 5-500Hz 10-1000Hz）

• 测量1x倍频和前五个谐波的振动值和相位

• 主要峰值列表

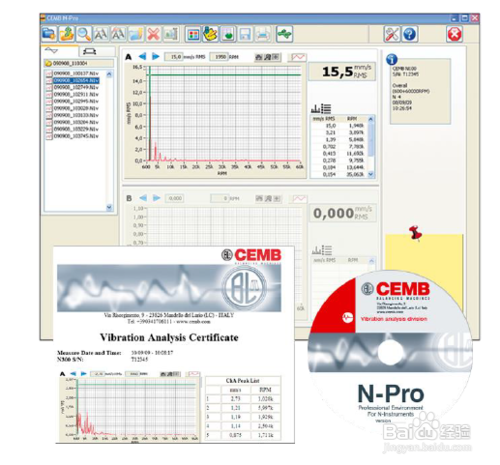

FFT 频谱分析

• 配合N-Pro 软件进行FFT频谱分析
